Die nächsten Segel sind unter der Nadel

Da ich abends doch etwas zeit habe und meine Mopeds noch im Stall stehen, konnte ich doch etwas weiter gehen mit der Produktion.

Zunächst war der Plan, erst ein 5er Gespann zu tackern und dann so nach und nach immer wieder 5 dazu gesellen.

Also habe ich zunächst für 3 Drachen die Dacronverstärkungen geschnitten.

Dann die Segel genäht. Die Verstärkungen und die Stäbe will ich erst anbringen, wenn die 3 Segel komplett sind.

Hier Segel Nr. 3 (ich musste es etwas beschweren, da im Hof doch ein Windzug das Segel immer anheben wollte.

Hier Segel Nr. 4

Hier Segel Nr. 5

und weils so schön klappt mit dem Nähen...

Hier Segel Nr. 6

mal sehen wie es weitergeht und wie sich das längere Gespann dann anfühlt.

es bleibt spannend.

Gruß

der Indianer

Auf zum Jungfernflug

Dann auf der Wiese an einem Samstag zusammen mit Micha mic der Jungfernflug.

Nachdem wir die Waage gefühlt 100 mal umgebastelt hatten und jedes Mal der Weg zu den Schlaufen lang war (ich knotete direkt meine 45m Leinen dran), testete ich zunächst ob mein kleiner Long Dart mit 2m Spannweite mit den Windverhältnissen zurecht kommt - o.k. dann nutzte ich die Koppelleinen des Long Dart um die beiden Hawaiian Darts hinter den Long Dart zu klöppeln und zu fliegen o.k.

Als das Alles flog, knüpfte ich kurzerhand die Waag des Long Darts an den Hawaiian Dart Leitdrache. Da ich immer mit 5 Knotenleitern meine Drachen baue, war das auf der Wiese schnell geschehen.

Ergebnis:

das 2er Gespann lief sauber. Und es machte Spaß die beiden "Kleinen" über den Himmel zu fliegen.

Es ist einfach unbeschreiblich, wenn der Eigenbau das erste Mal seine Bahnen über den Himmel zieht.

Da jetzt grünes Licht für das Gespann leuchtet, kann die Produktion starten.

Ich brauche so 2-3 Abende für einen Drachen. Mal sehen wie viele Abende ich sitzen werde.

jetzt kann die Produktion beginnen.

Gruß
der Indianer

Servus,

ich habe ja im Trööt, "schaut was ich gebaut habe" schon mein Vorhaben etwas gezeigt.

Da es eine längere Geschichte wird, eröffne ich einmal einen eigen Trööt dafür.

Das Vorhaben:

Ich möchte ein 20er Gespann, das auch noch fliegbar ist und zudem auch noch relativ einfach in der Herstellung und nicht ganz so kostenintensiv.

Ich will mir ein weiteres Gespann aufbauen. Nicht weil die anderen Gespanne keinen Spaß mehr machen, nein, im Gegenteil. aber ich wollte mal was kleineres als Drachen und dafür vielleicht wat länger.

Hier mal ein Bild von meiner blauäugigen Vorstellung:

So habe ich einen Wolsing Long Dart dann als Basis genommen, runterskaliert auf 100er Leitkantenlänge, etwas mehr Bauch und etwas weniger Streckung. So kam ich auf die Spannweite von 150cm.

Als Designvorlage dienten meine Hawaiian Chevrons. Einfach nur, weil ich dieses Muster mag.

Heraus kam - ich hab ihn Hawaiian Dart genannt - mein Gespanndrache.

Ich habe mir dann aus Pappe die Schablonen geschnitten (ohne Nahtzugabe). Genäht werden soll eine geschlossene Kappnaht mit 8mm Breite.

Zuerst das Tuch für alle 20 Drachen zugeschnitten und sortiert nach Drache gestapelt.

So lag dann kurze Zeit später der Leitdrachen vor meinen Füßen.

noch die Leitkante mit der Nase dran und Bestaben, dann stand er im Hof:

Ich habe als Splitterschutz für die Stäbe und als Stopper ein 1cm breites Glasfaserverstärktes Klebeband hergenommen.

Und hier das Schnurkreuz fertig zum auf den Kiel knoten.

es dauerte dann auch nicht lange, bis Drache Nr. 2 im Hof stand. Es juckt halt in den Fingern

So wartete ich gespannt auf einen freien Tag mit Wind.
Ich wollte erst abwarten, wie sich die Konstruktion im Gespann verhält, ehe ich anfange und 18 weitere Drachen zu bauen.

soweit der erste Teil...

Gruß

der Indianer

Servus Udo,

ich mach das auch wie Holger.
Ich nimm ne dünne Leine von meinen Einleinern, mach um den Stab ne doppelte Bucht, damit sie sich nicht so leicht öffnet. Dann buchte ich den Stab am jeweiligen Verbinder auf der unteren Querstrebe fest.

seither musste ich nimmer auf der Wiese nach dem blöden Stäben suchen.

Gruß

der Indianer

Zitat von Mark O2

....

Ist nicht böse gemeint, aber Ich blick nimmer durch. Sorry...

Servus,

ich versuch mal zu helfen.
Udo hat die Bilder von zwei Wolsing LongDarts "kleine Schwester" mit ca 1.35m Spannweite gepostet. Das sind aber nicht die Drachen von denen er dann geschrieben hat.

Er hat ein sehr kleines Gespann aus stark verkleinerten LongDarts. Der Größte hinten ist ein verkleinerter Magnum mit 85cm Spannweite (im Original halt 4,2m). Leider finde ich die Bilder nimmer, die mir Udo mal von dem Gespann geschickt hat. Ob der überhaupt eine Waage hat oder nur Koppelleinen kann ich leider nicht sagen.

Ihr habe also aneinander vorbei bzw. jeder von einem anderen Drachen geredet.

Ich hoffe, ich konnte etwas Licht in die Verwirrung bringen,

ja, so hab ichs vor 2 Jahren auch gemacht als meine Schwiegertöchter den Grossen mal fliegen wollten, sich aber nicht trauten.

Ein Paar Handschlaufen an eine 2m lange Leine gebuchtet.

Dann an den Flugschnüren ca 1m vor den Handschlaufen eine Bucht gelegt und das zweite Paar Handschlaufen eingebuchtet.

So hatten Sie genug Luft um selbst zu fliegen und die Sicherheit, dass jemand eingreifen kann, wenn nötig.

Gruß

Der Indianer

Klingt doch schon besser,
viel Erfolg dabei.

Gruß

Der Indianer

Servus Dirk,

ich sag mal so, das folgende Bild hat mir Dr. Emmett Brown überlassen, als er mal wieder mit seinem DeLorean vorbei kam.... aber du weisst ja, der Sport Almanach kann viele Version der Zukunft bringen

mal sehn ob er Recht hatte mit dem Bild.

Gruß

der Indianer

Servus,

hab auch mal wieder was getackert.

Diesmal einen 2-Leiner.

Ich will mir ein weiteres Gespann aufbauen. Nicht weil die anderen Gespann keinen Spaß mehr machen, nein, im Gegenteil. aber ich wollte mal was kleineres als Drachen und dafür vielleicht wat länger.

So habe ich einen Wolsing Long Dart dann als Basis genommen, runterskaliert auf 100er Leitkantenlänge, etwas mehr Bauch und etwas weniger Streckung. So kam ich auf die Spannweite von 150cm.

Als Designvorlage dienten meine Hawaiian Chevrons. Einfach nur, weil ich dieses Muster mag.

Heraus kam - ich hab ihn Hawaiian Dart genannt - mein Gespanndrache.

Spannweite: 150 cm

Leitkante: 100 cm

Stad-off: 13 cm x 2mm CFK

Kiel: 58 cm

Bestabung Leitdrache: Pfeilschäfte Skylon EDGE 6.2 500Spine mit Innenmuffen Skylon Radius 450 Spine und zwar komplett

Bestabung Folgedrachen: Kiel: Skylon Edge 6.2 Leitkante und Querstreben: Skylon Radius 450 mit Edge 6.2 Aussenmuffen

Als Kreuz verwende ich ein schlichtes Schnurkreuz

Länge Koppelleinen 120% der Leitkante, also 120cm

Tuch ist das Mirai Tuch mit 48gr

Und hier ist mein Leitdrache:

und der erste Gespanndrache:

Ich habe als Splitterschutz für die Stäbe und als Stopper ein 1cm breites Glasfaserverstärktes Klebeband hergenommen.

Dann auf der Wiese am Samstag zusammen mit Micha mic der Jungfernflug.
Nachdem wir die Waage gefühlt 100 mal um gebastelt hatten und jedes Mal der Weg zu den Schlaufen lang war, testete ich zunächst ob mein kleiner Long Dart mit 2m Spannweite mit den Windverhältnissen zurecht kommt - o.k. dann nutzte ich die Koppelleinen des Long Dart um die beiden Hawaiian Darts hinter den Long Dart zu klöppeln und zu fliegen o.k.

Als das Alles flog, knüpfte ich kurzerhand die Waag des Long Darts an den Hawaiian Dart Leitdrache. Da ich immer mit 5 Knotenleitern meine Drachen baue, war das auf der Wiese schnell geschehen. Ergebnis: das 2er Gespann lief sauber. Und es machte Spaß die beiden "Kleinen" über den Himmel zu fliegen.

Hier mal ein Vergleichsbild zum Namensgeber, mein neuester Hawaiian Chevron Zugang.

Heute Abend kann ich dann die eigentliche Waage des Leitdrachens an die Waage des Long Darts anpassen und dem Long Dart seine Waage wieder geben. Ist nämlich mein Sturmdrache und auch ein Mitglied meines Stückwark Long Dart Gespannes. O.k. zuerst muss ich mit meiner alten BMW zum Onkel vom TÜV.

Das dritte Segel liegt schon fast fertig im Wohnzimmer, wartet auf das Zusammennähen der Segelhälften, anbringen der Verstärkungen und das Bestaben.

Da jetzt grünes Licht für das Gespann leuchtet, kann die Produktion starten. Ich brauche so 2-3 Abende für einen Drachen. Mal sehen wie viele Abende ich sitzen werde.

Gruß
der Indianer.

Viel Spaß mit dem Chevron. Und lass uns Bilder sehen

Gruß

der Indianer

Servus,

meine Chevrons kommt mit folgender Waage daher: Full-Size d.h, Leitkante hat 160cm bei allen. Stab steht so +- 5cm aus der Tasche raus.

es sind alles original Top Of The Line Chevrons unterschiedlicher Baujahre.
Ich habe alle so eingestellt, dass sie für mich mit leichtem Zug fliegen und mich auch in einer Böe nicht abschleppen. Das war vor 30 Jahren angesagt, aber heute will ich das nicht mehr.

Hoffe ich konnte dir damit weiterhelfen.

Gruß
der Indianer

Zitat von Gamer21

1. wäre es möglich für den oberen Verbinder ebenfalls einen Kreuzverbinder zu nehmen anstatt Schläuche?

2. In der Anleitung steht, dass an den Waagepunkten zwei Wirbel verbaut wurden. Werden diese dafür benutzt, dass sich der Drache besser dreht?

3. Was für Leinen habt ihr für die Waage benutzt und was für Flugleinen habt ihr (Länge, Stärke) ?

servus,

Ich versuche mal zu antworten

1. Mach da kein Kreuz rein, entweder du holst dir im Baumarkt einen Gummidichtring und machst damit die obere Querspreize am Kiel fest.. oder du lässt das ganz weg. Aber kein Kreuz dort verbauen, das bedarf es dort nicht.

2. Nimm wie beschrieben ein Stück dicke Waageleine und knüpf die Waage dann da dran.

Warum machte man früher die Wirbel?

Man hatte die Leinen auf Spulen und wenn man falsch gewickelt hat, dann verdrillten sie sich sehr. Der Wirbel hat dann die Verdrillung sich beim Flug ausdrehen lassen. Heute hat man die Schnur auf Winder und achtet beim aufwickeln in Achten, dass diese sich nicht verdreht.

3. Als Waageleine hat meiner ne 150daN Schnur dran.

Zum Fliegen benutz ich für die Mystik ne 50 meter Lyros DC 161 mit ca 170daN. Ne sehr dünne Leine. Damit flieg ich alle meine Großdrachen.

Hoffe dir etwas geholfen zu haben

Gruß

Der Indianer

Servus,

das ist ja blöd, nach der ganzen Näherei. Ich hab mir mal den Plan angeschaut. Hast du mal deine ganzen Winkel kontrolliert? es schaut fast so aus, als ob da der eine oder andere Winkel nicht ganz stimmig ist, dann verzieht sich ganze Sache. Blöde Sucherei jetzt, aber hilft ja nix. So ein schöner Drache muss in die Luft.

Ich drück dir die Daumen.

Gruß

der Indianer

Servus Gamer21,

erstmal Gratulation zum Entschluss eine Mystik zu bauen. Ein Vogel, den ich immer wieder sehr gerne aus der Tasche ziehe. Richtig eingestellt macht die Mystik auch bei langen Flügen mächtig Laune.

Zum Tuch: also ich würde kein Chikara nehmen. Das wär mir schlicht zu teuer.

Wenn ich meine Mystik anschauen dann würd ich zum neuen D60 von Metropolis greifen. Lässt sich super verarbeiten und ist im Gegensatz zu den anderen Tüchern aus Polyester uns unempfindlich gegen Nässe.

Als leichtere Alternative würde ich dann zum M-40 oder wenn überhaupt zum Mirai greifen. Auch die beiden lassen sich gut verarbeiten.

Und für das Gestänge kommt es drauf an wie di fliegen willst. original mit 12mm CFK kann man halt mit mehr Druck fliegen. Als Schönflieger eingestellt, reichen aber 10mm sehr gut aus. Dann geht er halt auch etwas früher als mit dem schweren Gestänge. Und die Verbinder sind einfacher zu beschaffen als in 12mm. Das sind alles so Dinge, die man sich überlegen und ggf. vorher schon beschaffen sollte .

Aber der Aufwand den zu bauen, ist es alle Mal wert und man wird mit einem fetten Grinsen belohnt.

Gruß

der Indianer

Da kann ich mich nur anschließen, der schaut mega aus. Viel Spaß mit dem Drachen.

Gruß

der Indianer

hallo Gerhard,

Der geht gut zusammen. Im Bild sind die schon zusammengesteckt.

Ohne Kraftaufwand.

Gruß

Der Indianer

Servus,

danke für das Interesse,

aber weder das Layout des Segels, noch des Getängeplans stmmat aus meiner Feder. Ich habe da den Plan: Hermann's Brgden aus der DrachenWiki genommen.

Ich habe gelesen, dass der Brogden eine starke Vorspannung benötigt. "Man muss ihn fast zu einem Halbrund spannen, sonst fliegt er nicht stabil." Hermann schreibt, dass er 28cm Abstand vom Querstab zur Spannschnur hat bei großen Segel.. das ist mein Anhalt.

man kann es auch hier sehen auf dem Bild:

Bild hatte ich aus der DraDaBa, die ja nicht mehr geht.

Ich freu mich schon wenn ich mal endlich auf die Wiese kann mit dem Vogel.

Gruß

der Indianer

Servus,

es geht weiter.

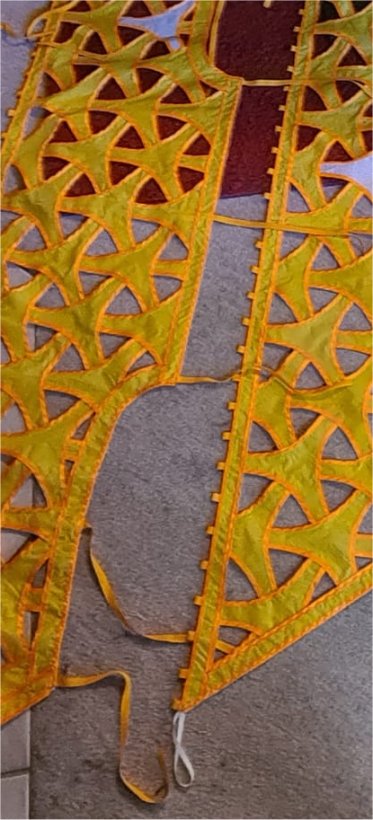

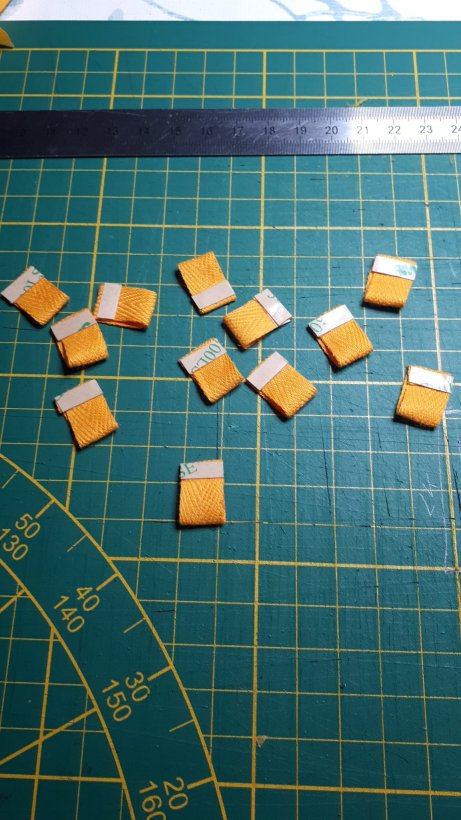

Ich habe endlich die Verstärkungen an den Segelenden mit den Spannschlaufen für die Querstäbe fertig bekommen und die Querstäbe gebaut und eingefädelt.

Gut, der Kiel fehlt noch, aber das wird auch noch werden.

Ich habe folgenden Bestabungsplan zu Grunde gelegt:

Und diese Stäbe habe ich benutzt:

3mm: CFG Vollstab

4mm: CGF Rohr

6mm: Skylon Radius 4.2 Pfeilschaft Carbon 450 Spine

8mm: Skylon Edge 6.2 Carbon Spine 500

die beiden Pfeilschäfte lassen wunderbar ineinanderschieben.

Für den Kiel werden ich die selben Schäfte nehmen.

Und so hängt er derzeit im Wohnzimmer rum ;.)

Gruß

der Indianer

Servus Sven, Drachennarr

leider hast du meine PN nicht gesehn.

Hast du noch von den Kersch Wings LSP Spreizverb. 12x12 ? dann würde ich 4 nehmen.

Gruß
der Indianer

Servus,

bin dabei, aber ledglich von Freitag bis Sonntag und alleine, länger geht leider nicht... Zimmer ist gebucht in Tating.

Freu mich auf die große Sandkiste
