Der "Schaut, was ich gebaut habe" Thread

Ne, das ist eine Große mit 150cm Leitkante.

Es ging nur drum, dass durch das zusammenhängende Segel man von

Beginn an einen ca.3m Lappen händeln muss.

Grüße, Jörg

A ok - danke! - Jetzt ist klar!

Ich erinnere mich Schrecken daran als ich den Armageddon Doom genäht hatte und wie ich den (inkl. den 160er Mylar) zusammenrollen musste, damit das Material durch den Näharm ging.

Das durchgehende Motiv kommt richtig gut

Ich wollte schon lange mal einen Crossdeck bauen. Sowas in der Art wie "like a bird" oder ähnlich hatte ich im Kopf.

Dann bin ich über das Motiv "Rose des Lebens" gestolpert.

Und dann habe ich angefangen zu zeichnen.

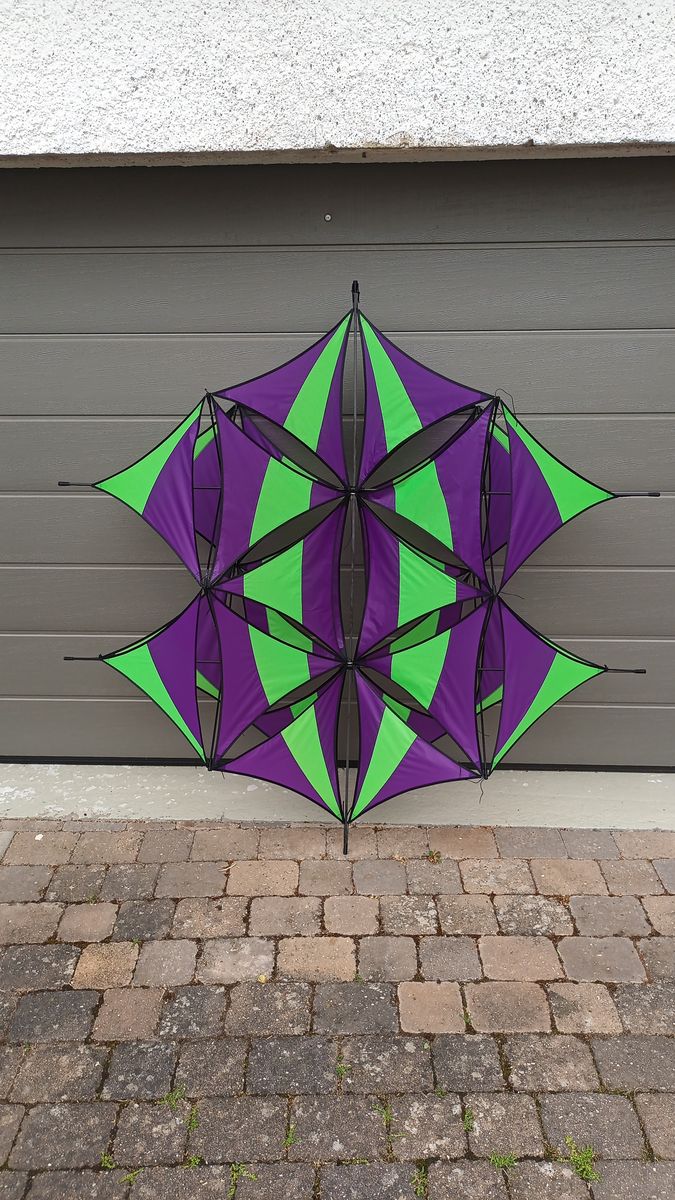

Herausgekommen ist ein Doppecrossdeck.

Die Segelteile sind alle gleich groß.

Er hat 165cm Spannweite und ist auch so hoch.

Bestabt ist er mit skylon Pfeischäften im Kiel und für die Spreitzen. Die Diagonalen sind aus 6mm cfk.

Eigentlich wollte ich euch Flugbilder zeigen, doch leider hatten wir Wind aus unterschiedlichen Richtung und zwar gleichzeitig. Aber das lässt dich ja nachholen.

Grüße Carsten

Carsten

Hallo Carsten 🙂

Wieder mal ein Masterpiece,

sowohl technisch, als auch optisch.

Sieht klasse aus und wird sicher auch

klasse aussehen am Himmel im Sonnenlicht.

Ich drück Däumchen, dass bald die passende

Gelegenheit für den ersten gelungenen Ausflug

kommt.

Grüße aus dem wilden Süden

der Bernd

Wahnsinn, der Doppelcrossdeck sieht Klasse aus!

Wow.

Da bleibt einem ja der Mund vor staunen offen stehen.

Einfach Mega schön.

Carsten

Schick

gehen die Spreizen an den Punkten in der Mitte aneinander vorbei oder hast du da lustige Verbinder gebaut?

Hallo Uwe,

Normalerweise laufen die Spreizen und der Kielstab einfach übereinander. Ich hab mir einen Verbinder gedruckt der auf dem Kielstab sitzt. Da kann man jeden Flügel einzeln ausspannen, das erleichtert den Aufbau.

Beim einfachen Crossdeck werden die Flügel mit je einem Paar gekreuzt Stäbe aufgespannt. Die Stäbe enden in Splitkappen die dann zwischen äußeren und mittleren Segel eingehakt werden. Ich hab Lochkappen gedruckt, sodass die Kappen am Segel bleiben. Auch das erleichtert den Aufbau sehr. In der Mitte treffen bei dem Doppelcrossdeck ja 2 diagonalen aufeinander. Klar könnte man die Verbindung zwischen den Sgel etwas länger machen und zwei Lochkappen einknote. Ich hab da ein Winkelstück gedruckt, das macht es etwas harmonischer.

Grüße Carsten

Carsten

Dem Inscheniör is nix zu schwör...

sagt der Volksmund...

Ist bei dir mit deiner technisch kreativen Ader

wohl auch so

Reschpeckt, wer's selber macht

Und wer bei viel Wind schon mal einen

Crossdeck aufgebaut hat,

der weiß pescheit...

Carsten,

das Teil sieht so was von klasse aus.

Einfach super Arbeit.

Zitat von Carsten

..... Beim einfachen Crossdeck werden die Flügel mit je einem Paar gekreuzt Stäbe aufgespannt. Die Stäbe enden in Splitkappen die dann zwischen äußeren und mittleren Segel eingehakt werden. Ich hab Lochkappen gedruckt, sodass die Kappen am Segel bleiben.....

Gute Idee,

bei meinem Tri-Bird (in etwas 3 Crossdecks nebeneinander) bin ich da immer am Verzweifeln, bis alle Stäbe dann letztendlich halten und so sitzen wie sie sollen. Ich habe mir auch schon Mikado Stäbchen gekauft um die Kappen dann an dem Segel festzumachen. funzt ja beim Kaleido auch ganz gut.

Bin gespannt auf die ersten fliegenden Bilder

Gruß

der Indianer

Hier hab ich noch ergänzend die Bilder der Verbinder die ich gedruckt habe.

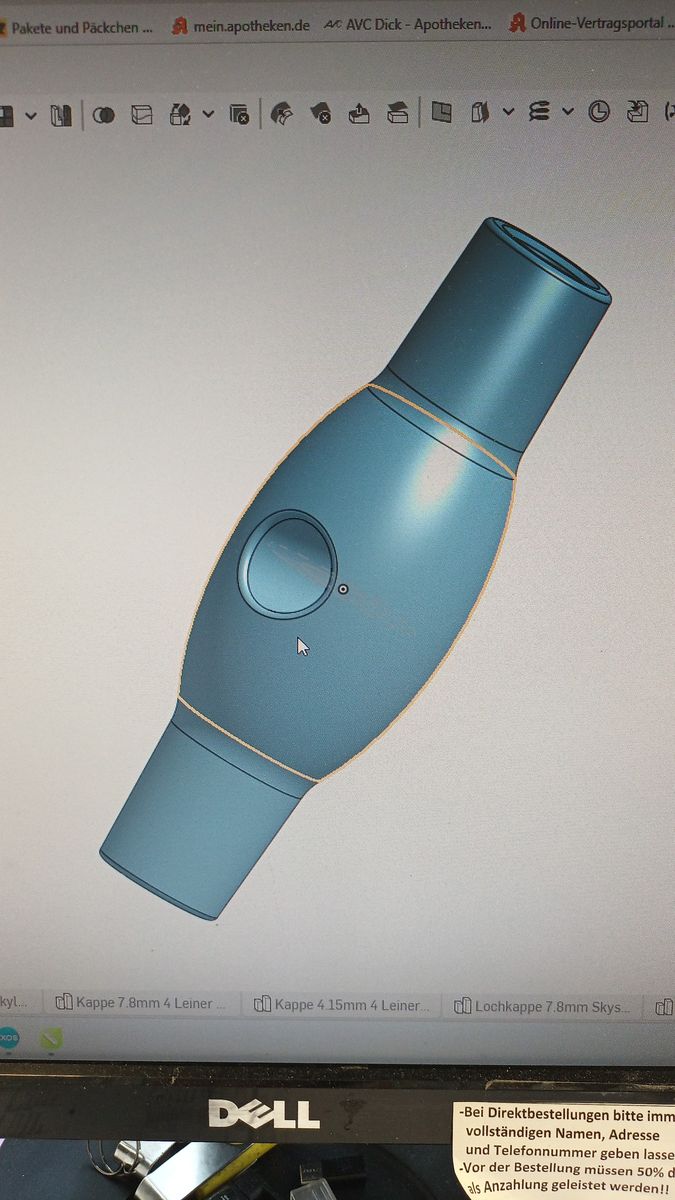

Das ist der Mittelverbinder, der die spreize mit dem Kielstab verbindet.

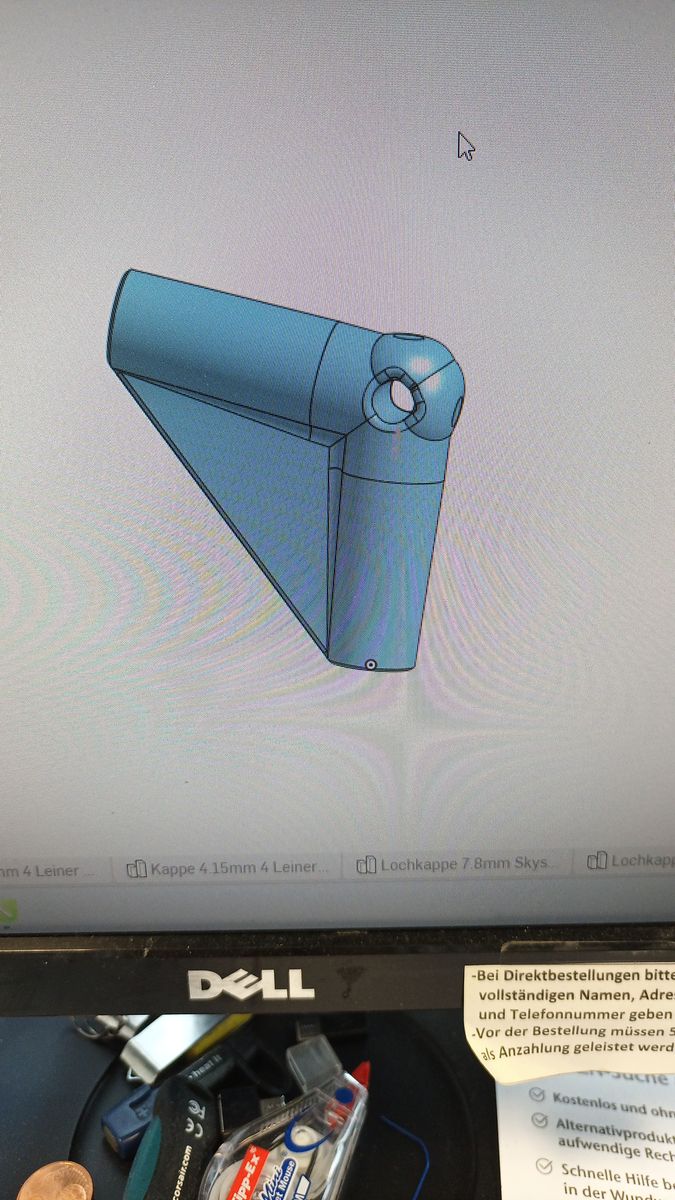

Hier die Doppelendkappe mit Winkel um die Diagonalen zu verbinden.

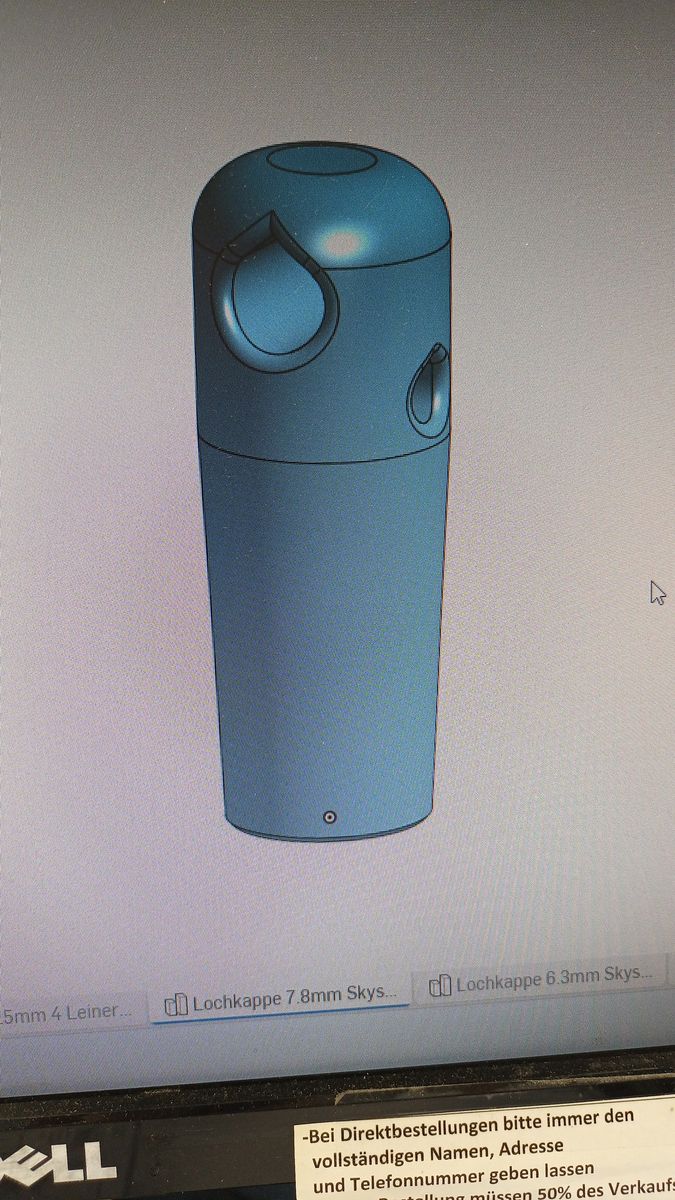

Und hier die einfache Endkappe mit Loch.

Gruß Carsten

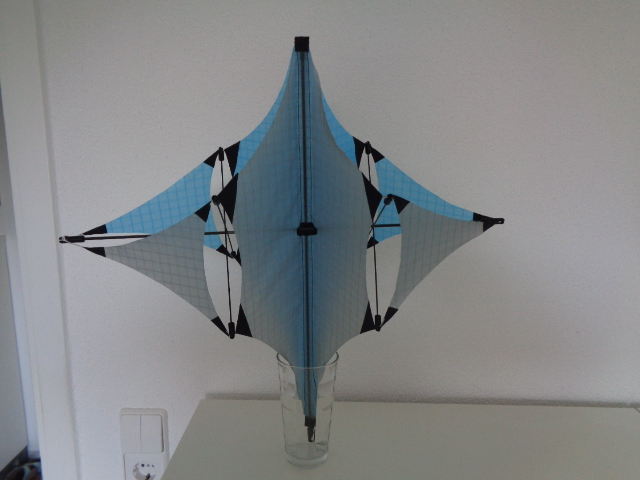

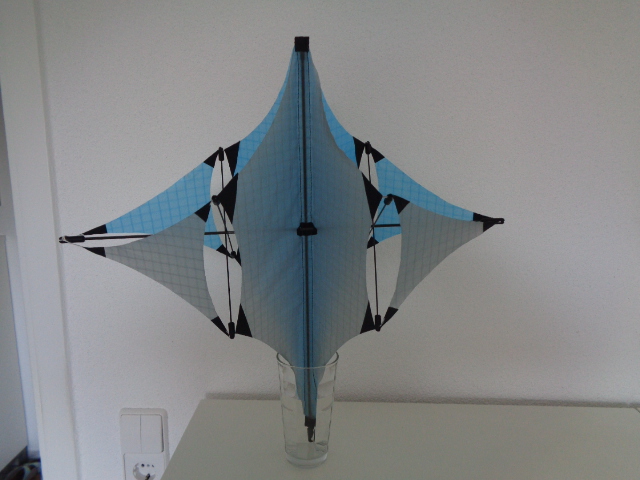

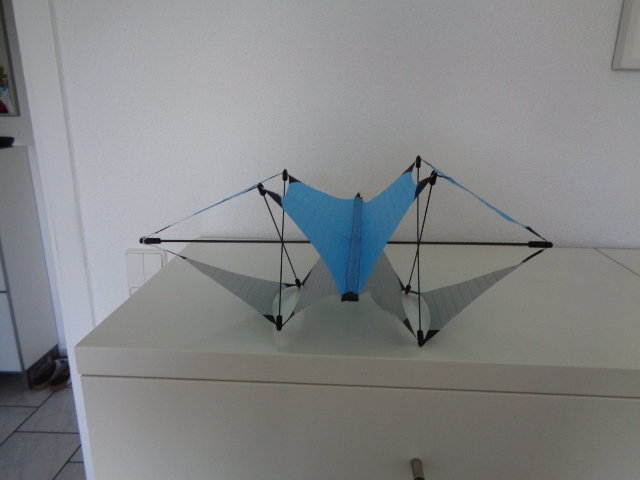

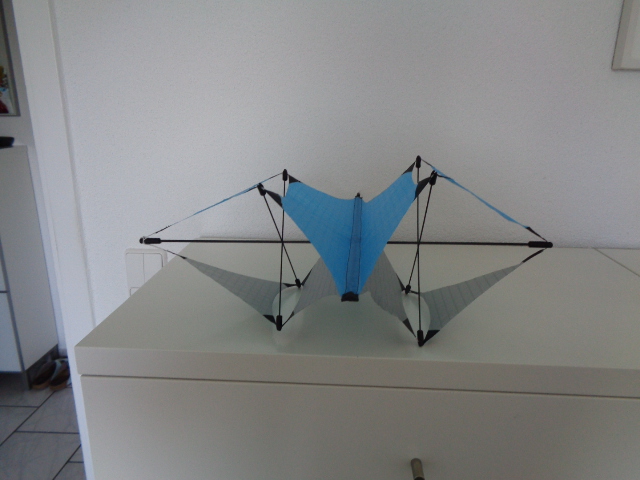

Hier ist mein neuer Kleiner.

Ein Crossdeck mal in Miniformat. Länge ca. 47 cm.

LG

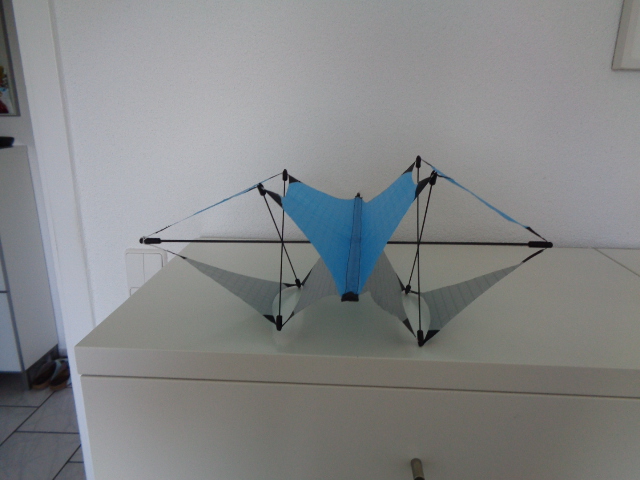

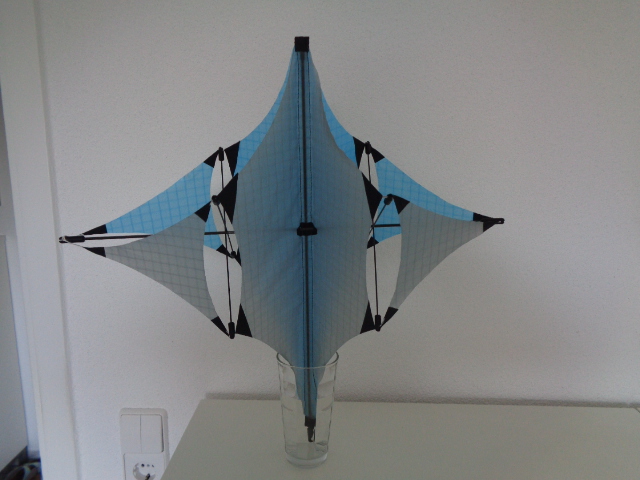

So und noch ein Crossdeck, aber in Miniformat. Und im richtigen board.

Länge 47 cm und 20gr Gewicht. Bin auf den Erstflug gespannt.

LG Peter

Hallo Peter, es sieht so aus als seien die beiden rechten Kreuzstäbe langer als die linken.

Das solltest du vor dem erstflug ausgleichen.

Grüße Carsten

Hallo Carsten,

du hast ein gutes Auge.

Das war der erste Probeaufbau und die Stablänge habe ich mittlerweile korrigiert.

LG Peter

Heute die Hitze für einen optischen Umbau genutzt.

Vorher Seat - jetzt Smiley

Zitat von Willewatz

Heute die Hitze für einen optischen Umbau genutzt.

Vorher Seat - jetzt Smiley

Warum macht man sowas 😳

Langeweile oder Beschäftigungstherapie 🤔🥳😂

Weil ich Lust auf was Neues habe

und das Budget beschränkt und die Tasche zu voll ist.
