Hi Simon, welcome to the World of Roloplan!

I myself built Roloplans in a lot of different sizes and of different fabrics. Originally the Roloplan is a kite made of cotton. But I also made ones of ripstop and flag fabric. All of them are good flyers if you have the patience to work out a good bridle. The Gierl Roloplan is also a good flyer (I built these kites only in Ripstop so far). Which one is more stable? I would say, the Roloplan is.
If you want to build a Roloplan out of cotton my advice is to use the "Werner Ahlgrimm" plans. The 200/2 is not an original Steiff size.
The original sizes are 80/2, 90/2, 120/2, 150/2, 180/2, 210/2, 240/2, 270/2, 300/2, 330/2 and 360/2. And of course some of them were available as 180/3 and so on.
I think, the 180/2 is a good one to start with.
Try to find a kind of cotton about 100 to 130gr/squaremeter. And take rods of Ramin or bamboo.

If you are in need of plans let me know. I have some of them on my computer.

I hope you can understand my englisch - I'm a bit out of use. School is over since a long time

Toll! Herzlichen Glückwunsch allen TeilnehmerInnen und dem Orga-Team!
@Tiggr Nur mal interessehalber: was habt ihr bei Cutcraft Lasern lassen? Die Schablonen oder gleich das Tuch?

Bernhard - deine Ahornblätter sind immer wieder eine Augenweide! Das wäre mal ein Stabloser, den auch ich an den Himmel hängen würde.
Wie wäre es mit einem Workshop in Kassel?

Oscar-würdig
Sieht echt toll aus - Glückwunsch!!!

Die Fähraktion gab es schon letztes Jahr nicht mehr.

Das ist ja cool.
Ich war in dem Kinofilm Bohemian Rhapsody und als im Abspann dieses Bild auftauchte, dachte ich mir: das gehört auf einen Edo. Ich habe es auch schon als Vorlage auf dem Tisch liegen - und jetzt kommst du damit um die Ecke.
Sieht super aus!

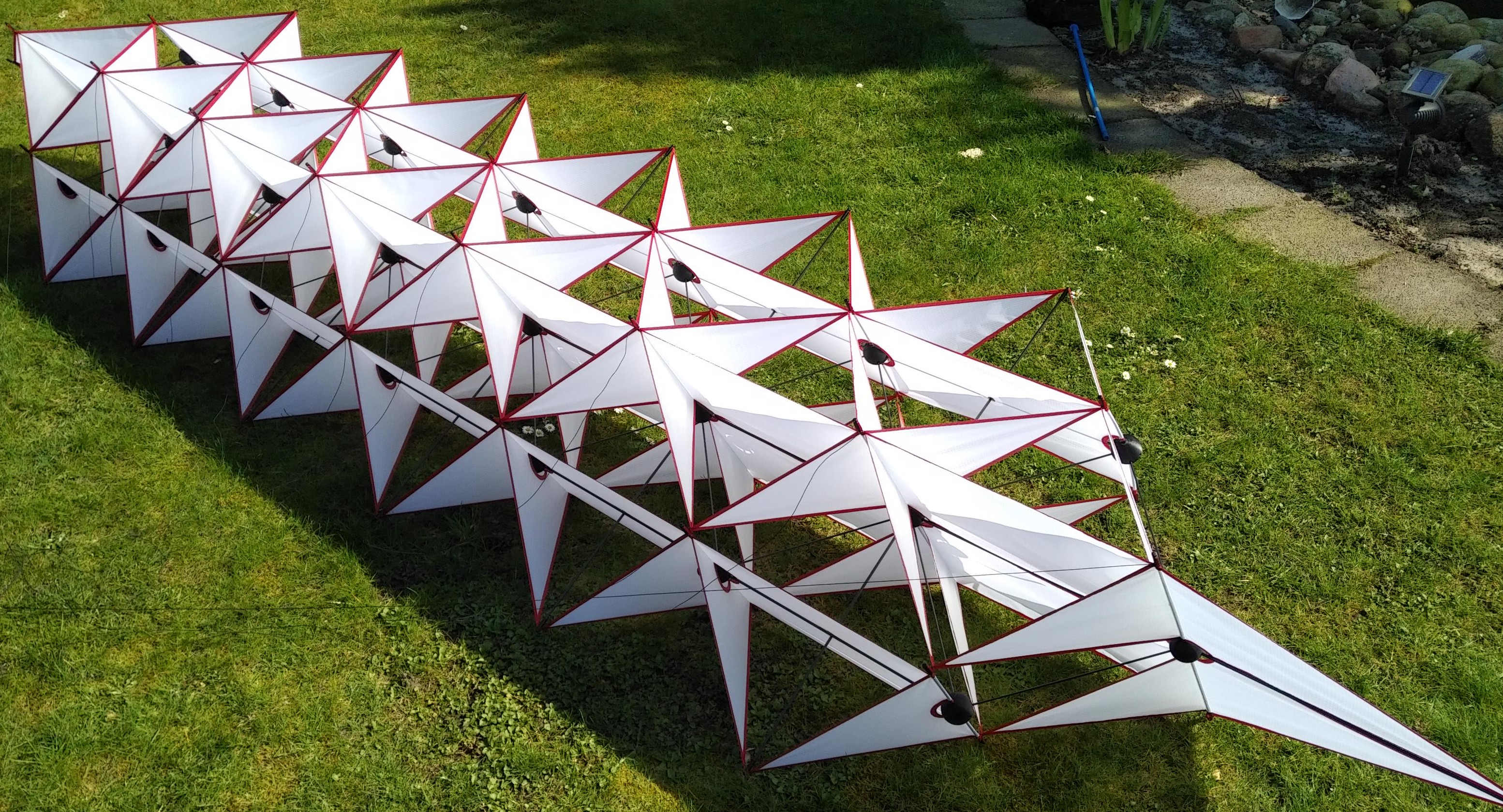

Oionos 2/7
Eigentlich ist das nur die Nähprobe, aber da es sich hier um Winterprojekte handelt und ich den eigentlichen Oionos bis zum Ende des selben sicher nicht fertig bekomme, zeige ich ihn euch:



Diese Exemplar besteht aus zwei Zellen - ausreichend, um alle wichtigen Details zu erproben. Der Große wird sieben Zellen haben. Obwohl ich noch ein paar andere Ideen im Hinterkopf habe...
Tuch: graues Chikara und uralte Reste (ich glaube, das alte Toray)
Gestänge: 4mm Cfk-Rohr und in den Diagonalen 3mm Cfk-Vollstab
Verbinder: mit dem 3D-Drucker nach meinen Vorgaben gedruckt
Die seitliche Anspannung ist im Bauplan nicht vorhanden, macht aber Sinn - sonst labbert es etwas. Bei 7-Zeller werde ich statt der Anspannung wohl Segel einbauen.

Der Winter läuft gut.
Und da es so aussieht, dass es in diesem Jahr mit Fanø und mir klappt, ist die Motivation um so höher.
Gerade ist dieser Phönix geschlüpft, diesmal aus Icarex (cedar).

Ich habe meinen letzten Urlaubstag für ein weiteres, spontanes Winterprojekt umgesetzt.
So, wie ich z.B. Roloplane nicht nur klassisch aus Baumwolle, sondern auch auch Spinacker, Fahnentuch oder Rettungsdrachen baue und fliege, habe ich es jetzt einmal umgekehrt gemacht.
Frei nach dem Motto: "Richard Steiff meets Bernd Post".
Ich habe den Phönix nach Bernds Bauplan in Baumwolle und Ramin gebaut. Das Segelmaterial ist ein reiner Baumwollstoff mit einem Gewicht von ca. 105gr/qm, also ein recht leichter Stoff. Den Mittelkanal habe ich aus einem Stück alten Bettlaken hergestellt. Der Längsstab und die obere Spreize sind aus 8mm Ramin, die untere Spreize aus 6mm Ramin.
Aus Vorsicht/Angst habe ich zusätzliche Waagepunkte angesetzt: auf dem oberen Querstab auf 2/3 Länge je einen sowie am Fußpunkt.
Von der Machart habe ich viele Steiff-Details verwendet, ergänzt mit ein paar eigenen Ideen.
Jungfernflug ist auf Grund des feuchten Wetters leider gerade nicht möglich .
Hier ein paar Fotos:

@Tiggr: Danke für den interessanten Artikel. Wieder was gelernt . Das war mir nicht klar, dass das mit dem Infill ganz normal ist. Ich habe mich nur über das geringe Gewicht gefreut.
Mir hatte er im Vorfeld von PETg abgeraten - das sei zu spröde und auch nicht dauerhaft klebbar (ähnlich wie PET-Flaschen).
Das ABS macht einen guten Eindruck.

@Crush: an den Löchern ist eigentlich kein Grat. Möglicherweise sieht das auf dem Foto nur so aus. Die Stäbe passen ganz genau rein, ohne Spiel.

Die Oberfläche ist ziemlich gut. Einzig am Mittelloch ist sie auf einer Seite (unten) nicht so schön. Laut meinem Drucker liegt das am notwendigen Stützmaterial beim Drucken. Dafür kann er so die Kugel an einem Stück drucken, nicht in zwei Hälften. Ich werde mal an einer Probekugel versuchen, ob ich die Oberfläche nachschleifen kann.

Die Stabilität ist auch gut. mein Versuch hat ergeben, dass zuerst der Stab bricht, nicht die Kugel .

So, liebe Drachenfreunde, ich habe die Lösung für mein Verbinderproblem gefunden und möchte sie euch natürlich nicht vorenthalten.
Es sind Verbinder aus dem 3D-Drucker.
Material: ABS
Gewicht pro Verbinder: 17gr (!)
Das geringe Gewicht liegt an der Konstruktion. Die Kugeln sind nur zu etwa 20 Prozent gefüllt. Die Wandungsstärke rund um die Stabaufnahmen und der Kugelaußenhülle betragen etwa 1.5mm, der Rest ist eine Gitterstruktur. Da hat sich "mein" Konstrukteur echt Gedanken gemacht
Kosten: 2,50 Euro pro Verbinder - dafür bastel ich nicht mit irgendwelchen Kugeln und Bohrschablonen rum .
Hier noch ein paar Fotos:




Vielen Dank nochmal an alle, die mir mit Rat und Tat zur Seite gestanden haben. Ich werde die Verbinder jetzt bestellen (und den Rest des benötigten Materials) und dann kann die Nähmaschine wieder rattern...

Danke - der Tipp mit den POM-Kugeln ist gut.
Ich habe jemanden gefunden, der gerade einen Probedruck am 3D-Drucker vorbereitet. Dann kann er mir auch einen Preis nennen.
Nachdem ich heute mal die Kosten für Tuch, Gestänge und Kleinteile kalkuliert habe, schockt mich zum einen nichts mehr, zum anderen ist jeder gesparte Euro hilfreich .
Ich habe 42mm Kugeln angefragt, dann habe ich eine Stabaufnahme von 15mm. Um das zentrale 4mm Loch muss ein "Kranz/Ring" mit einer Stärke von 4mm stehen bleiben, sonst stoßen die acht eingebohrten Stäbe aneinander bzw. die Bohrlöcher gehen ineinander über (verständlich ausgedrückt???).

Danke für eure Tipps und Hinweise.
Ich habe möglicherweise jemanden hier bei mir in Kassel gefunden, der mir die Teile drucken kann. Mal sehen, ob ich zurückrudern muss, wenn er einen Preis nennt .
Ich halte euch auf dem Laufenden...

Und hier - leider etwas unscharf - das Ergebnis des Faltstern-Workshops von gestern:

Wir hatten viel Spaß.
Danke an Marcus und Florian. Das war echt eine tolle Idee - so einfach und doch mit großem Ooooh- und Aaaah-Effekt, wenn sie am Himmel stehen.

Na, dann habe ich noch einen aus dem Spätherbst (fertiggestellt am 3. Advent)...
Einen Invader 0.5, also in halber Größe. Jungfernflug steht noch aus.

Da wir im Frühjahr einen weiteren Klein-Workshop machen wollen (4 Invader), habe ich nach den Plänen von Werner Ahlgrimm und an Hand eines Originals von ihm die Nähreihenfolge, Details etc. festgelegt.

Frohes Drachenbauen an alle!

Oh prima,
bei uns geht es morgen los: ein kleiner, privater Faltstern-Workshop bei mir zu Hause. Es werden drei Faltsterne entstehen. Gebaut nach dem handout vom Rodgauer Workshop 2018. Ich hatte seinerzeit noch drei Verbinder von Marcus (Tiggr) bekommen und das Material rechtzeitig vor den metropolanischen Winterferien bestellt .

Bauplan Oionos bei kite.builders
Ich denke, das funktioniert. Der große hat bei über 6m Spannweite 8er Gestänge. Die einzelnen "Spannweite" der Stäbe sind nicht groß und alles ist ordentlich verstrebt.

Hallo Tompog - an Marcus (Tiggr) habe ich auch schon gedacht .
Und DroppingIgel - das wäre prinzipiell eine Idee, aber die 6mm Mittelstücke sind mir zu groß (und in der Summe auch etwas teuer - die Kosten ca. 10,-/Stück und ich brauche 21 ).

Hallo!
Für ein neues Drachenbauprojekt bin ich auf der Suche nach den geeigneten Verbindern.
Ich habe gerade schon mal versucht, das Ganze aus Holz zu machen, bin aber bei der Genauigkeit noch etwas unzufrieden.

Im Prinzip ist es ein Mittelteil von einem Windrad - das Problem ist, dass ich diese Teile nur mit 6mm Bohrung finde. Ich brauche sie aber mit 4mm Bohrungen.
Und noch schöner wäre es, das ganze wäre keine Scheibe, sondern eine Kugel (so, wie unsere Erde ). Also: es braucht 8 Bohrungen in einer Ebene und dann senkrecht zu eben dieser Ebene eine weitere Bohrung, alles in 4mm.
Hat da jemand eine Idee oder kann mir weiterhelfen?
Vielleicht gibt es auch jemanden, der sowas aus dem 3D-Drucker zaubern kann?

Das Ganze soll dann für den Bau eines Oionos 0.5 verwendet werden. Ich will versuchen, diesen genialen Drachen in halber Größe zu bauen. Dann hat er immer noch über 3m Spannweite.
Den Invader in halber Größe zu bauen, hat wunderbar funktioniert, deshalb jetzt der nächste Versuch.

Ja, vor den Zugkräften bin ich auch gewarnt worden, aber was muss das muss .
Fotos folgen dann irgendwann...
