Beiträge von Carsten

Oh ja, da hast du recht.

hab ich mich verrechnet

So hier kommen die Schablonen als PDF

Ihr könnt sie einfach auf einem normal A4 Drucker ausdrucken und dann zusammenkleben.

Die Seiten überlappen etwas.

Damit es beim Zusammkleben etwas genauer wird, habe ich ein diagonales Gitternetz über die Schablone gelegt. Daran könnt ihr die einzelnen Seiten bei Zusammenkleben besser ausrichten.

Doppelcrossdeck Schablone blanko DinA4.pdf

Doppelcrossdeck Schablone mit Design DinA4.pdf

Falls Ihr mein Design übernehmen wollt, hier noch die Segelaufteilung dazu:

Achtet darauf, dass ihr linke und recht Teile herstellen müsst.

Ich habe die Segelteile mit einem Zickzakstich aneinander genäht und dann frei geschnitten. Dazu habe ich 1cm Saumzugabe dazugegeben. Das sind die gestrichelten Linen.

Falls Ihr einen Rollsaum verwendet, müsst ihr natürlich außen auch noch eine Saumzugabe einrechen.

Die Schablonen als PDF zum Ausdrucken auf DinA4 gibts es im nächsten Post.

Hier kommt noch die einfache Segelschablone

Alle Segel sind gleich und bestehen aus gleichseitigen Dreiecken.

Davon braucht ihr 28 Stück.

Als erstes bekommt ihr von mir eine Materialliste:

Segel:

Spinnaker 40 oder 60g, Polyester z.B. Icarex geht natürlich auch.

Für einen Einfarbige Version brauche ihr ca. 3 Meter Stoff bei 150cm Breite.

Saumband

Ich habe alle Segelteile mit schwarzem Spinnakersaumband eingefasst.

Da sollte ihr mit ca. 6 Meter hin kommen.

Stäbe:

Ich habe für den Kielstab und die Spreizen Pfeilschäfte mit 82,5cm Länge benutz. z.B. Skylon Edge 6.2 mit 300 Spine

Davon braucht ihr dann 6 Stück und eine Innenmuffe dazu. z.B. Skylon Radius spine 400

Die Diagonalen habe ich aus 6mm Cfk gemacht ca 69,5 cm lang.

Davon braucht ihr 8 Stück.

Verstärkungen:

Dacron 5cm wird auf jede Ecke genäht da solltet ihr mit 3 Metern hin kommen

Ebenfalls auf jeder Ecke wird einen Schurschlaufe genäht. Dazu braucht ihr ca 10 Meter

Zum Befestigen der Segel auf dem Kielstab braucht ihr 2 Aluringe mit 13mm Innenndurchmesser.

Gumminschnur 4mm braucht ihr für die Spannung der Segel auf den Spreizen. 2 Meter sollten da reichen.

Verbinder:

Für die Spreizen braucht ihr 6 Lochkappen 8mm und 2 Kreuzverbinder 8 auf 8mm (besser Passend für die Pfeilschäft also ca 7,6mm)

Lochkappen für die Diagonalen 8 Stück zu 6mm

Winkelkappen 6mm braucht ihr 4 Stück.

Dann braucht ihr noch ein paar Meter Schnur für die Waage und Abspannungen. Rechnet da großzügig nochmal 10 Meter ein.

So das war es schon mit der Materialliste.

Grüße Carsten

Und los gehts.

Ich habe einen Thread fpr den Bauplan eröffnet:

Thema

Online Workshop Doppelcrossdeck Bauplan

Hallo Drachenbauer,

hier werde ich den Bauplan für meinen Doppelcrossdeck veröffentlichen.



Der Bauplan darf weitergegeben werden und natürlich Nachgebaut werden. Er ist für private nicht für kommerzielle Zwecke gedacht.

Ich werde die Schablonen mit dem Original Segeldesign anbieten, mein Design ist aber kein Muß!
Seid creativ und macht was eigenes, ich freu mich über viele bunte oder auch einfarbige Drachen.

Für den Drachen habe ich selbstgedruckte Verbinder verwendet. Wer selbst drucken kann dem…

Carsten

28. Juli 2025

Kann ein Admin bitte den Namen dieses Threads ändern und einfach das Wort "Fragen" an den Namen anhängen. Danke!

Grüße Carsten

Hallo Drachenbauer,

hier werde ich den Bauplan für meinen Doppelcrossdeck veröffentlichen.

Der Bauplan darf weitergegeben werden und natürlich Nachgebaut werden. Er ist für private nicht für kommerzielle Zwecke gedacht.

Ich werde die Schablonen mit dem Original Segeldesign anbieten, mein Design ist aber kein Muß!

Seid creativ und macht was eigenes, ich freu mich über viele bunte oder auch einfarbige Drachen.

Für den Drachen habe ich selbstgedruckte Verbinder verwendet. Wer selbst drucken kann dem werde ich die .stl Datein gerne zur Verfügung stellen.

Oder ihr überlegt euch eigene Lösungen. Wer möchte kann auch bei mir einen Satz bestellen. Ich werde ca. 20 Euro dafür veranschlagen.

Hier eine Grafik der Verbinder die ich gemacht haben.

Die Winkelstücker braucht man dort wo die vordere an die hinter Zelle stößt. Dort treffen die Diagonalen der vordern und hinteren Zelle aufeinander.

Warum ich lieber Lochkappen statt Splitkappen nehme und warum ich die Querspreizen geteilt habe, werde ich im Laufe der Bauanleitungen erklären.

Solltet Ihr Fragen und Anregungen haben, benutzt dafür bitte den anderen Thread:

Beitrag

RE: online Workshop Doppelcrossdeck

Hallo,
ich hab mal ein Video zum Drachen gemacht.

youtube.com/watch?v=27v_YUi6Uqg

Nächste Woche werde ich mit der Bauanleitung beginnen.
Grüße Carsten

Carsten

26. Juli 2025

Dann wird der Bauplan nicht so auseinander gezogen. Danke!

Grüße Carsten

Hallo,

ich hab mal ein Video zum Drachen gemacht.

Nächste Woche werde ich mit der Bauanleitung beginnen.

Grüße Carsten

Ich hab auch welche.

Ich benutze nur noch schiebeknoten.

Kann ich dir also problemlos abtreten

Ja das stimmt schon, bei großen Einleinern geht da sicher noch mehr. Ich baue aber eher klein, da gefällt mir die Lösung besser.

Falls Du also mal weiterproduzieren solltest, melde Dich mal. Bei den Einleinern hattest Du das Logo von aiolos drauf. Sieht man sich in Rodgau?

Grüße Carsten

Oh neiiiin,

jetzt hab ichs verpasst.

Die Led-Ketten sehen echt super aus. Geht bestimmt auch für Einleiner.

Super Aktion!

Grüße Carsten

Hallo,

in Anlehnung an meinen alleresten Workshop, die Trigon-Box, möchte ich mal wieder einen online Workshop veranstalten.

Ich möchte den Bauplan für den Doppecrossdeck anbieten.

Der Drache ist 165cm breit und hoch.

Die Spreizen und der kielstab sind auf pfeischäften mit spine 300 und diagonalen sind aus 6mm cfk Stäben.

Ich werde nach und nach die Bauanleitung einstellen, angefangen mit der Materialliste und der Segelschablone.

Bei dem Drachen habe ich gedruckte Verbinder eingesetzt, es geht aber auch ohne.

Trotzdem würde ich anbieten, die Verbindersätze auszudrucken und zu verschicken.

Beim Trigon-Box Workshop hat es sich als sinnvoll herausgestellt, zur eigentlichen Bauanleitung einen Begleit-Thread für Fragen zu haben, damit die einzelnen Anleitungsschritte nicht so auseinander gerissen werden. Das werde ich hier auch so handhaben. Das hier soll der Begleit-Thread werden, den Link zum Thread mit der Anleitung werde ich hier posten.

Ich hoffe auf reges Interesse!

Grüße Carsten

Heute hab ich endlich Zeit gefunden den Doppelcrossdeck zu fliegen.

Und ich muß sagen, fliegt sehr gut.

Es war etwas böig, 2 bis 4 bft.

Grüße Carsten

Ich denke, dass sind einfache stoffbahnen die horizontal an einer Angel befestigt sind.

Hallo Harald,

Die darts sehen super aus.

Bei dem genauen sieht es so aus als hättest du dich bei dem Ausschnitt für die Oqs auf der einen Seite vermessen.

Ich bin gespannt auf weitere Fotos

Grüße Carsten

Hallo Peter, es sieht so aus als seien die beiden rechten Kreuzstäbe langer als die linken.

Das solltest du vor dem erstflug ausgleichen.

Grüße Carsten

Hier hab ich noch ergänzend die Bilder der Verbinder die ich gedruckt habe.

Das ist der Mittelverbinder, der die spreize mit dem Kielstab verbindet.

Hier die Doppelendkappe mit Winkel um die Diagonalen zu verbinden.

Und hier die einfache Endkappe mit Loch.

Gruß Carsten

Hallo Uwe,

Normalerweise laufen die Spreizen und der Kielstab einfach übereinander. Ich hab mir einen Verbinder gedruckt der auf dem Kielstab sitzt. Da kann man jeden Flügel einzeln ausspannen, das erleichtert den Aufbau.

Beim einfachen Crossdeck werden die Flügel mit je einem Paar gekreuzt Stäbe aufgespannt. Die Stäbe enden in Splitkappen die dann zwischen äußeren und mittleren Segel eingehakt werden. Ich hab Lochkappen gedruckt, sodass die Kappen am Segel bleiben. Auch das erleichtert den Aufbau sehr. In der Mitte treffen bei dem Doppelcrossdeck ja 2 diagonalen aufeinander. Klar könnte man die Verbindung zwischen den Sgel etwas länger machen und zwei Lochkappen einknote. Ich hab da ein Winkelstück gedruckt, das macht es etwas harmonischer.

Grüße Carsten

Was ist den mit Nils und Thorsten. Die haben 4-Leiner Pair geübt soweit ich weiß.

Nils hat doch letztes Jahr gewonnen.

Grüße Carsten

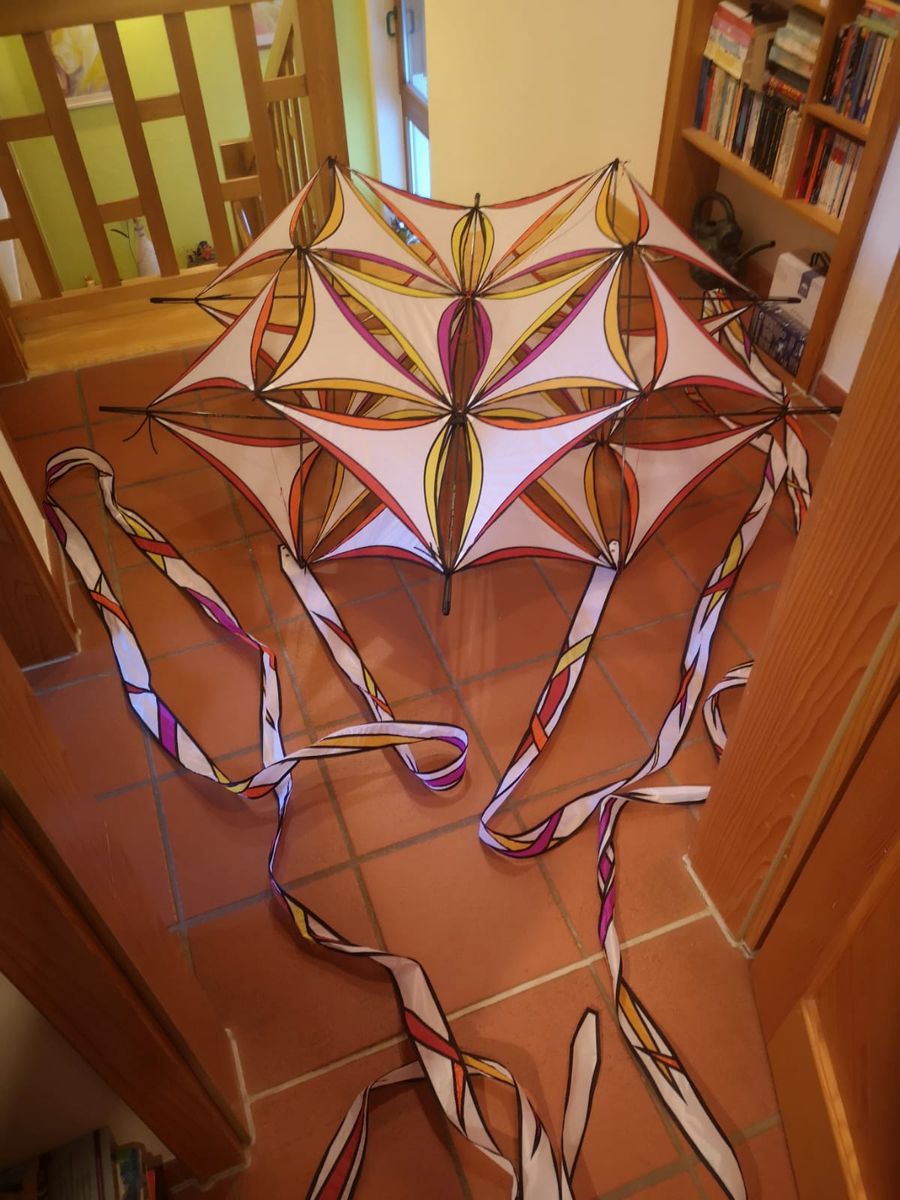

Ich wollte schon lange mal einen Crossdeck bauen. Sowas in der Art wie "like a bird" oder ähnlich hatte ich im Kopf.

Dann bin ich über das Motiv "Rose des Lebens" gestolpert.

Und dann habe ich angefangen zu zeichnen.

Herausgekommen ist ein Doppecrossdeck.

Die Segelteile sind alle gleich groß.

Er hat 165cm Spannweite und ist auch so hoch.

Bestabt ist er mit skylon Pfeischäften im Kiel und für die Spreitzen. Die Diagonalen sind aus 6mm cfk.

Eigentlich wollte ich euch Flugbilder zeigen, doch leider hatten wir Wind aus unterschiedlichen Richtung und zwar gleichzeitig. Aber das lässt dich ja nachholen.

Grüße Carsten
