Beiträge von TobiasSch

Hallo RedOkki,

ich habe bei meinem Whaleshark-Kit auch heute gerade die Waage angebaut. Am Ende hat eine große Stopfnadel (eine mit großem Auge halt) am besten funktioniert.

Hi - ich wohne in der Gegend (Eschborn) und kenne aktuell leider keinen Drachenladen in der Gegend.

Ich bestelle seit vielen Jahren online und bin Stammkunde in Handewitt ,,, gerade was Baumaterial angeht glaube ich auch nicht, dass es heute ein kleiner Drachenladen (ohne Onlineshop) schaffen kann, ein Vollsortiment vorzuhalten.

Hallo auch -

es käme auf einen Versuch an, ob der Kleber auf dem Stoff hält. Das kann je nach Beschichtung auch unterschiedlich ausfallen, zumindest kenne ich das von dem schmalen doppelseitigen Klebeband so, welches beim Drachenbau öfters zum Positionieren vor dem Vernähen verwendet wird.

Auf manchem Stoff hält es bombig, auf eine anderen Stoffsorte hält es fast gar nicht.

Zum Aufbügeln - die üblichen Spi-Stoffe halten ein Bügeln mit niedriger Temperatur aus (ein Punkt auf dem Bügeleisen). Wenn das Eisen wärmer wird, dann wir die Beschichtung klebrig.

Ich hätte allerdings Bedenken wegen des Gewichts der Folie, Bei flächiger Beklebung wird das Segel doch vermutlich ca. doppelt so schwer?

Oh, daran wäre ich auch sehr interessiert ... wäre toll, wenn Du mir das auch schicken könntest. (t.scharmann at gmx punkt de).

Hallo Michi,

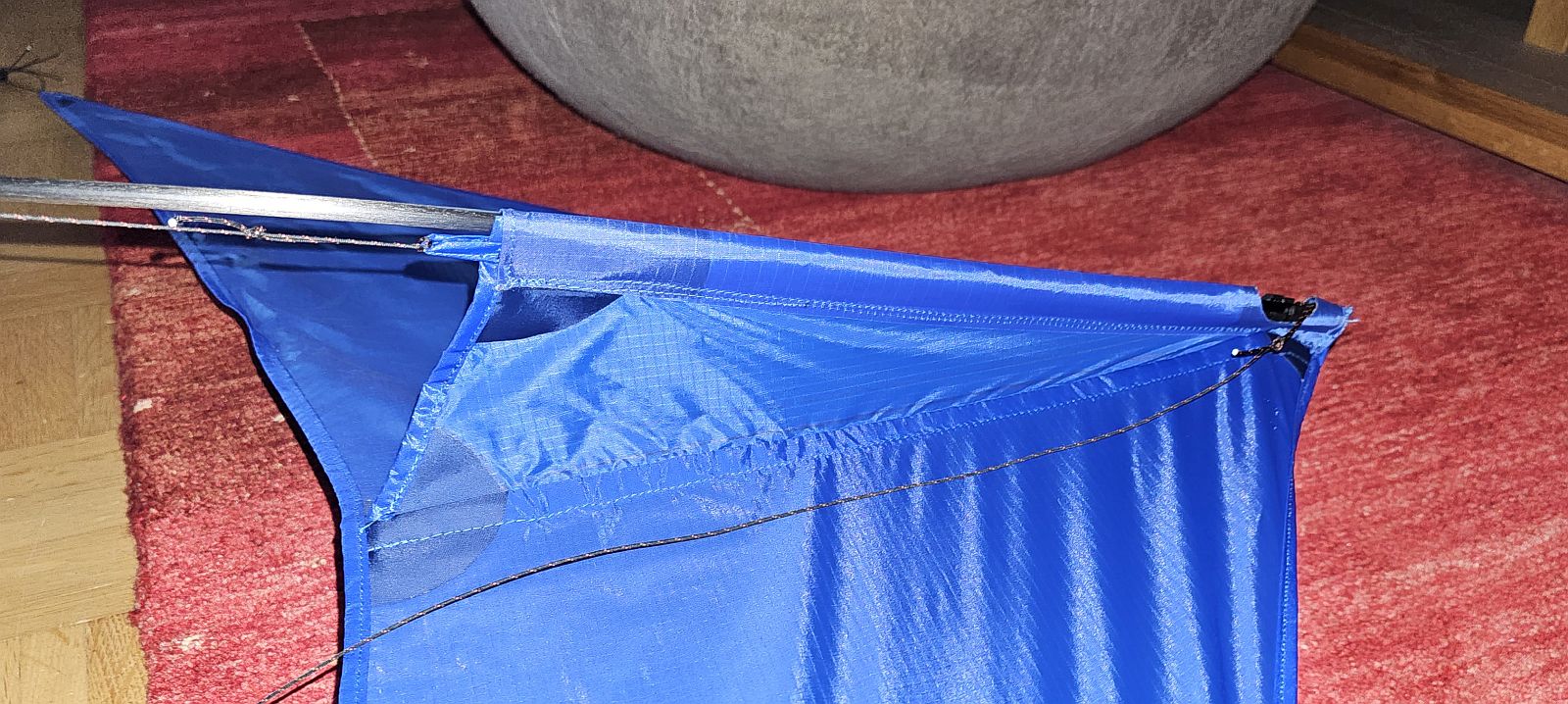

schau Dir doch den Post No. 15 in diesem Thread an. Das Foto ist zwar von vorne aufgenommen, aber das Segel ist so durchscheinend, dass man die Stabbefestigung erkennen kann.

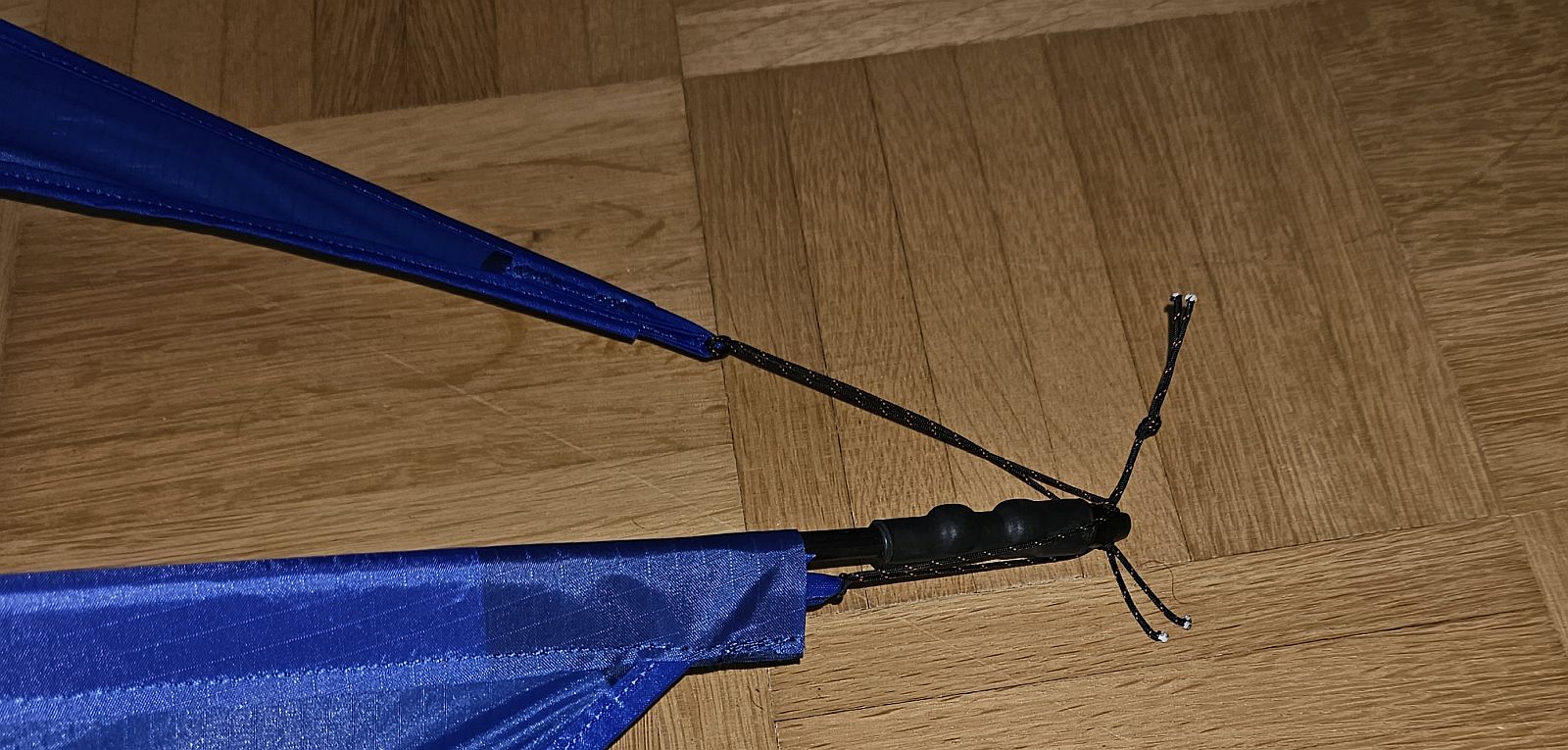

Scheinbar ist eine Schnur in den Saum eingenäht im Bereich der Ecke. Dort greift dann vermutlich eine Splitkappe an. Damit ist dann auch eine Spannschnur zwischen den Stabenden (Splitkappe zu Splitkappe) möglich.

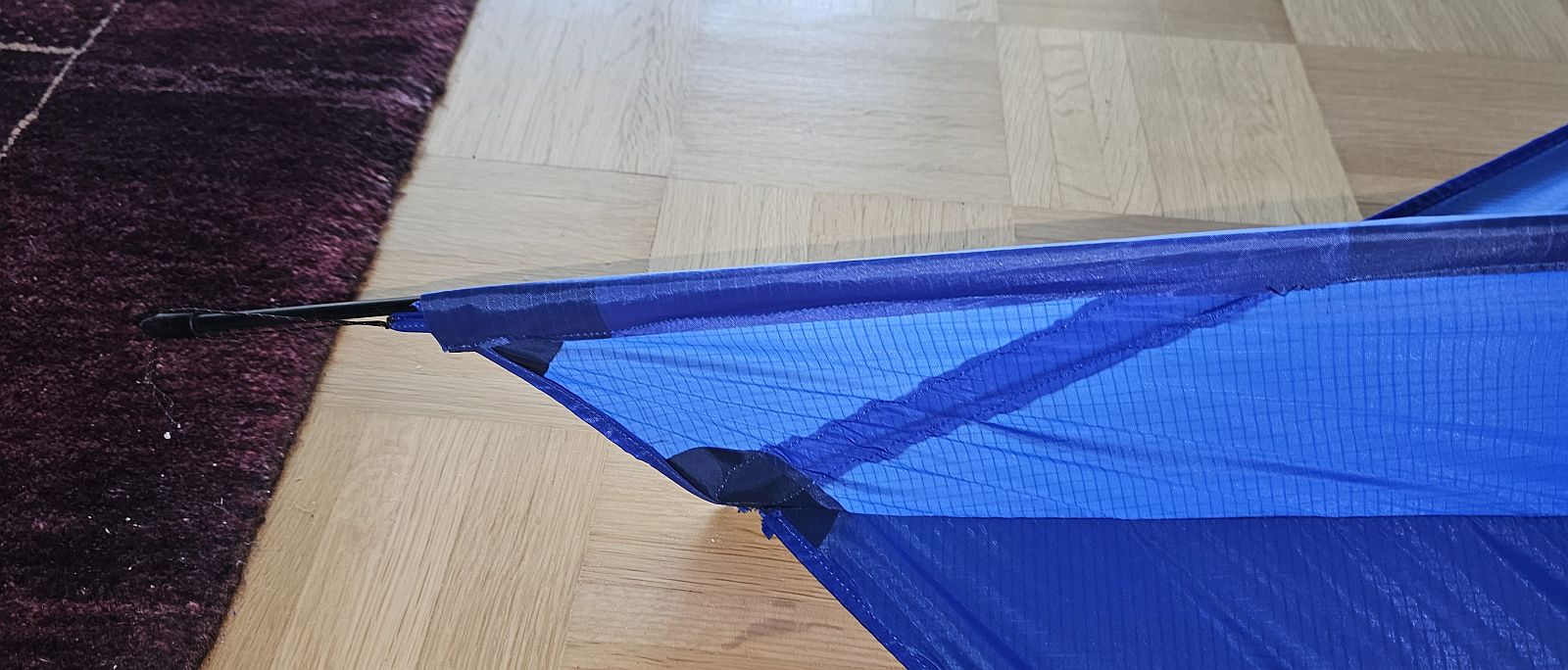

Eine kurze Stabführung (Tunnel) ist auch noch erkennbar, damit sollte der Stab auch nicht verrutschen können.

Gruß, Tobias

Hallo zusammen,

ich wollte auch einen Havlicek-Delta bauen nachdem ich bisher keinen gut fliegenden Delta besaß.

Herausgekommen ist eine leicht modifizierte Form an der wohl ein Ginkgoblatt vorbeigekommen ist. Ich weiß nicht, ob der hier "mitzählt".

Fliegt auf jeden Fall schön und hat ziemlich genau die Abmessungen nach Bauanleitung, abgesehen von den Löchern und dem verlängerten Kiel.

Hm, ich denke das ist so gedacht, dass der Anker in einer größeren Kuhle liegt so dass er sich bei drehenden Wind quasi zu einer beliebigen Seite wälzen kann und damit Zug auf allen Schlaufen ist. Dann reicht ein einziger (größerer) Karabiner, der durch alle Schlaufen und die Flugleine geht.

Zitat

Hallo tobias,

danke für die Erleuterungen.

Die Detailfotos kann ich leider nicht sehen, da Du die Fotos anscheinend nicht freigegeben hast.

Gruß Carsten

Hallo Carsten,

danke für den Hinweis. Das Album war auf privat gesetzt, weil ich mit den Detailbildern nicht die Galerie fluten wollte.

Könnt ihr sie jetzt sehen?

Gruß, Tobias.

Hallo zusammen,

kürzlich erreichte mich eine Frage nach einem Bauplan zu meinem Mix aus einer Lynnbox und einem Cody (zumindest der Segelform nach).

Die sehr kurze Antwort ist: Gibt es nicht.

Ich habe den Drachen 2007 gebaut, die Idee entstand während einer scheinbar etwas langweiligen Schulung auf dem Notizblock. Ich hatte den Drachen mit Pappschablonen gebaut, aber die haben einen zwschenzeitlichen Umzug nicht überlebt.

Aber natürlich gibt es den Drachen noch. Er ist auch vor kurzem noch geflogen. Ich habe ihn einmal aufgebaut und vermessen und auch einige Details fotografiert.

Wenn also jemand einen ähnlichen Drachen bauen mag, der mag hier ein paar Ideen finden ...

Der folgende Hinweis ist unnötig für diejenigen, die öfters mit größeren Einleinern hantieren, darum kurz und schmerzarm:

• kein Spielzeug
• Vorsicht vor herumliegenden Leinen
• feste Handschuhe beim Hantieren mit Leinen
• mindestens 2 Leute, die wissen, was sie tun
• hinschauen, wo der Drachen hinstürzen könnte (Menschen und Gegenstände).

Der Drachen wie gezeigt ist ca. 3m hoch und 4m breit, gebaut aus normalem (42g) Spi, alle Kanten sind mit dem Saumapparat gesäumt, alle Ecken sind beidseitig mit Dacron verstärkt.

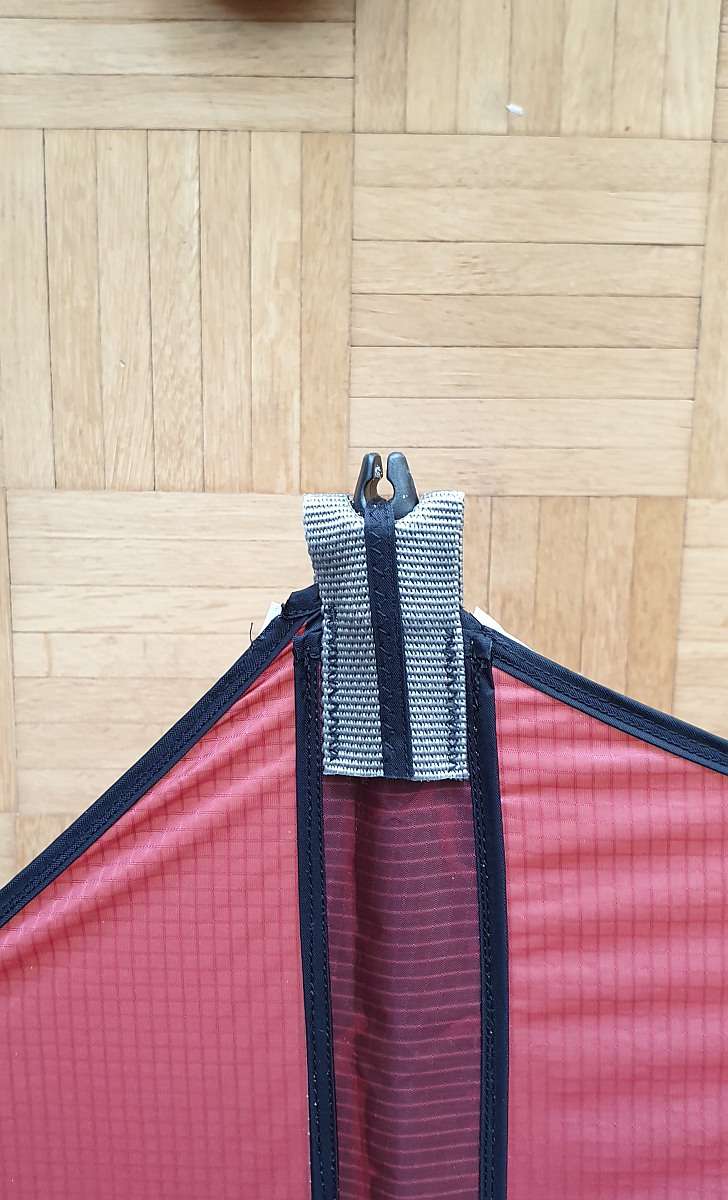

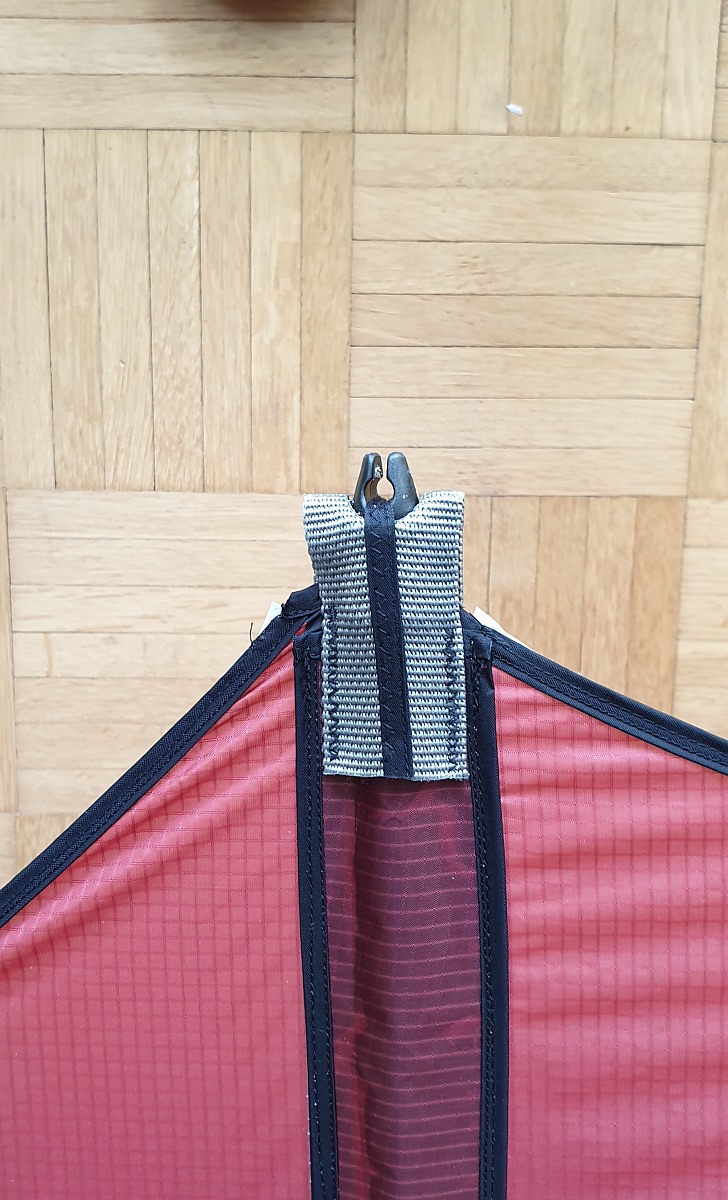

Das Dacron für Taschen habe ich mit Spi überzogen, Schlaufen, Taschen, etc. sind aus festem Gurtband mit 40mm Breite gefertigt (s. Bilder). An einigen Stellen habe ich dieses Gurtband mit einem runden Ausschnitt versehen und einen Streifen 4fach genähtes Spi-Saumband mittig darübergenäht (s. Bilder).

Dann lässt sich das gut in eine Splitkappe einfädeln und das Stabende kann nicht auf dem Saumbandstreifen zur Seite rutschen.

Um Stäbe am Kreuzungspunkt zu fixieren oder einen Waagenpunkt vorzubereiten nehme ich gerne 2 Stopperclips und überziehe die Stelle mit einem Stück Schrumpfschlauch (die Variante mit Schmelzkleber). Das hält ganz gut

Die Kreuzungen der Stäbe in den Zellen habe ich mit Lenkdrachen-Kreuzverbindern ausgeführt.

Die Bestabung ist aus 8mm CFK Rohr (die Aufstellstangen der 3 Zellen), 10mm CFK Rohr (die Spreizen), 12mm CFK Rohr (die Längsstangen). Letztere könnten vermutlich auch problemlos mit 10mm Rohr ersetzt werden.

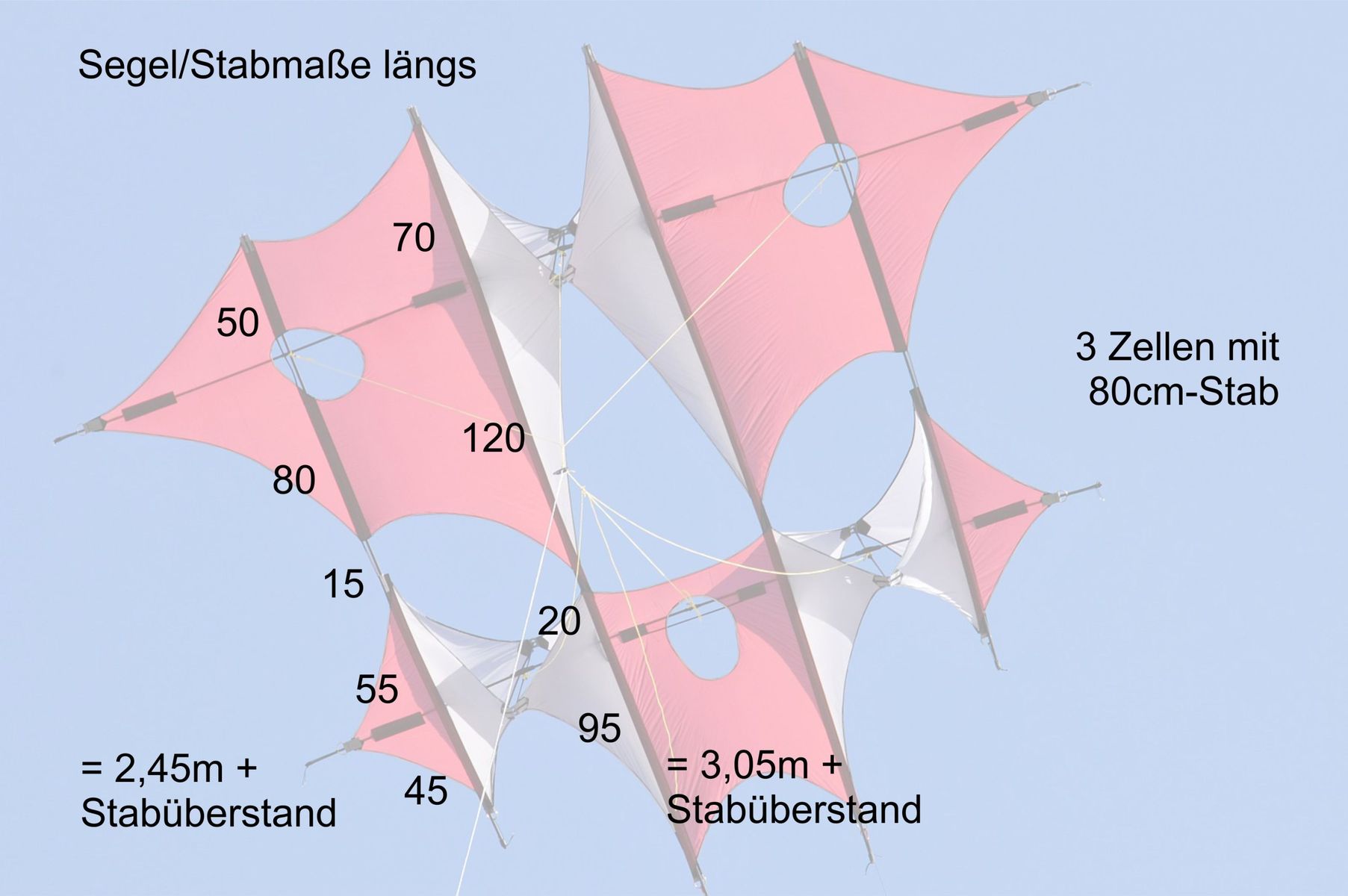

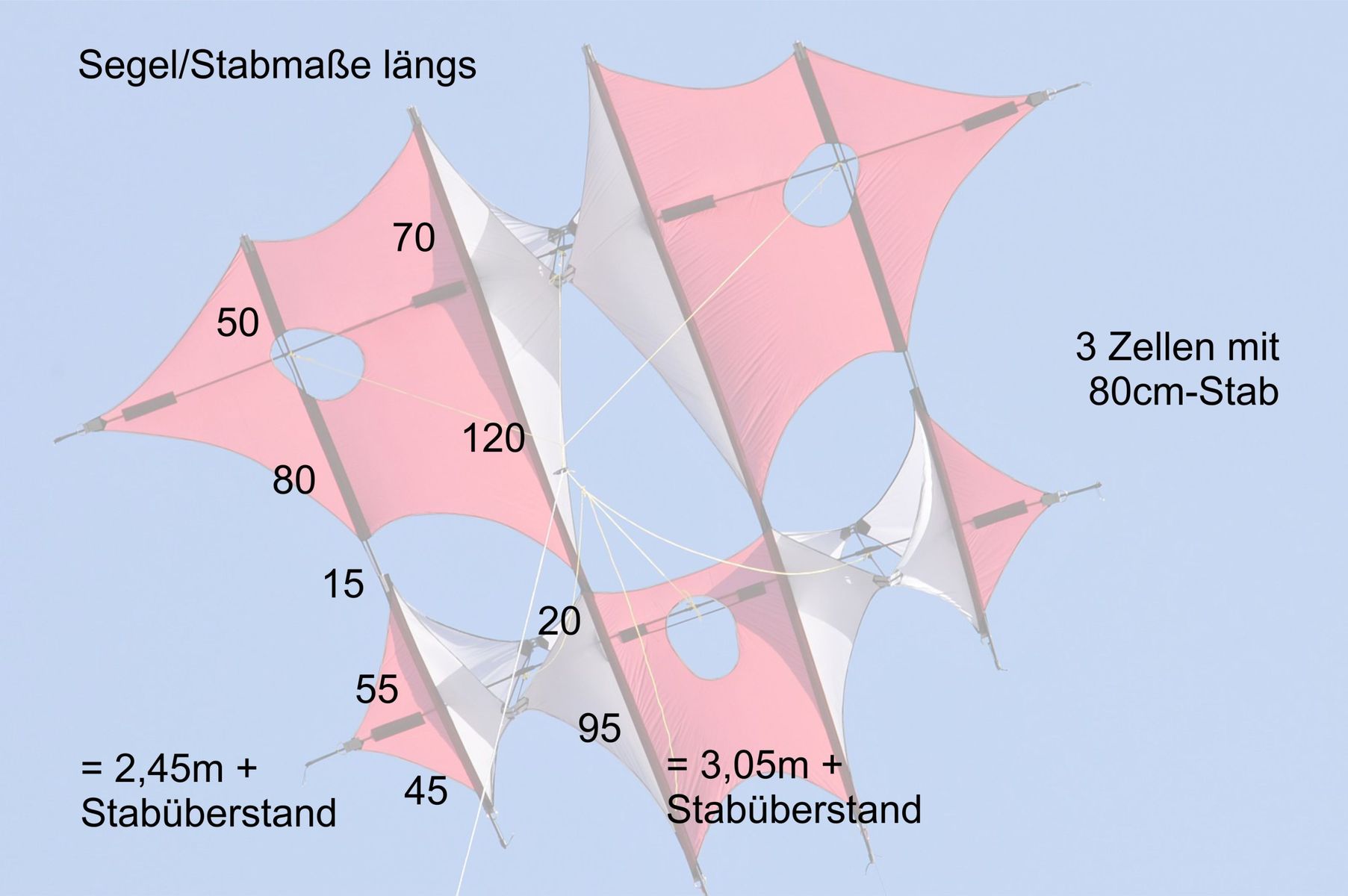

Hier ein paar Maße:

Die 3 Lynnbox-Zellen sind also ca. 70cm breit, ca. 80cm von Spitze zu Spitze und die Segeldreiecke von der Längsstange zu Spitze der Zelle messen ca. 53cm (Höhe des Dreiecks).

Die drei (identischen) Ausschnitte im Segel (wenn ihr ein Gesicht erkennt, dann Mund und Augen) sind mit einer Schablone geschnitten und auch mit dem Saumapparat gesäumt. Sie erlauben u.a. den Zugang zu den Anknüpfungspunkten der Waage. die Abmessungen sind 35/25 cm im Durchmesser.

Da alle drei Ausschnitte direkt in der Spannrichtung eines Stabs liegen, hab ich parallel zum Stab jeweils einen Saumbandstreifen eingenäht, damit der Ausschnitt nicht verzogen wird.

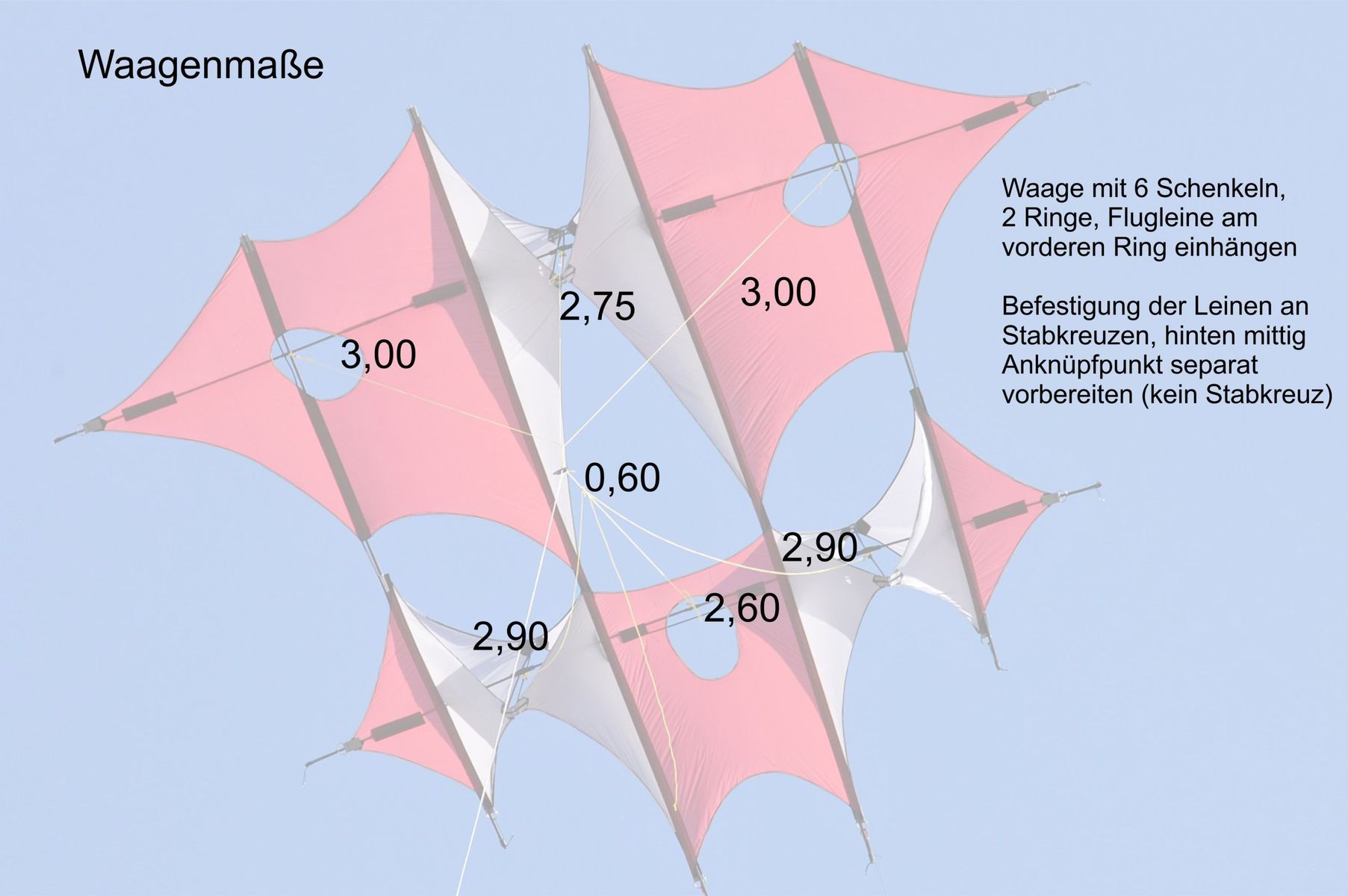

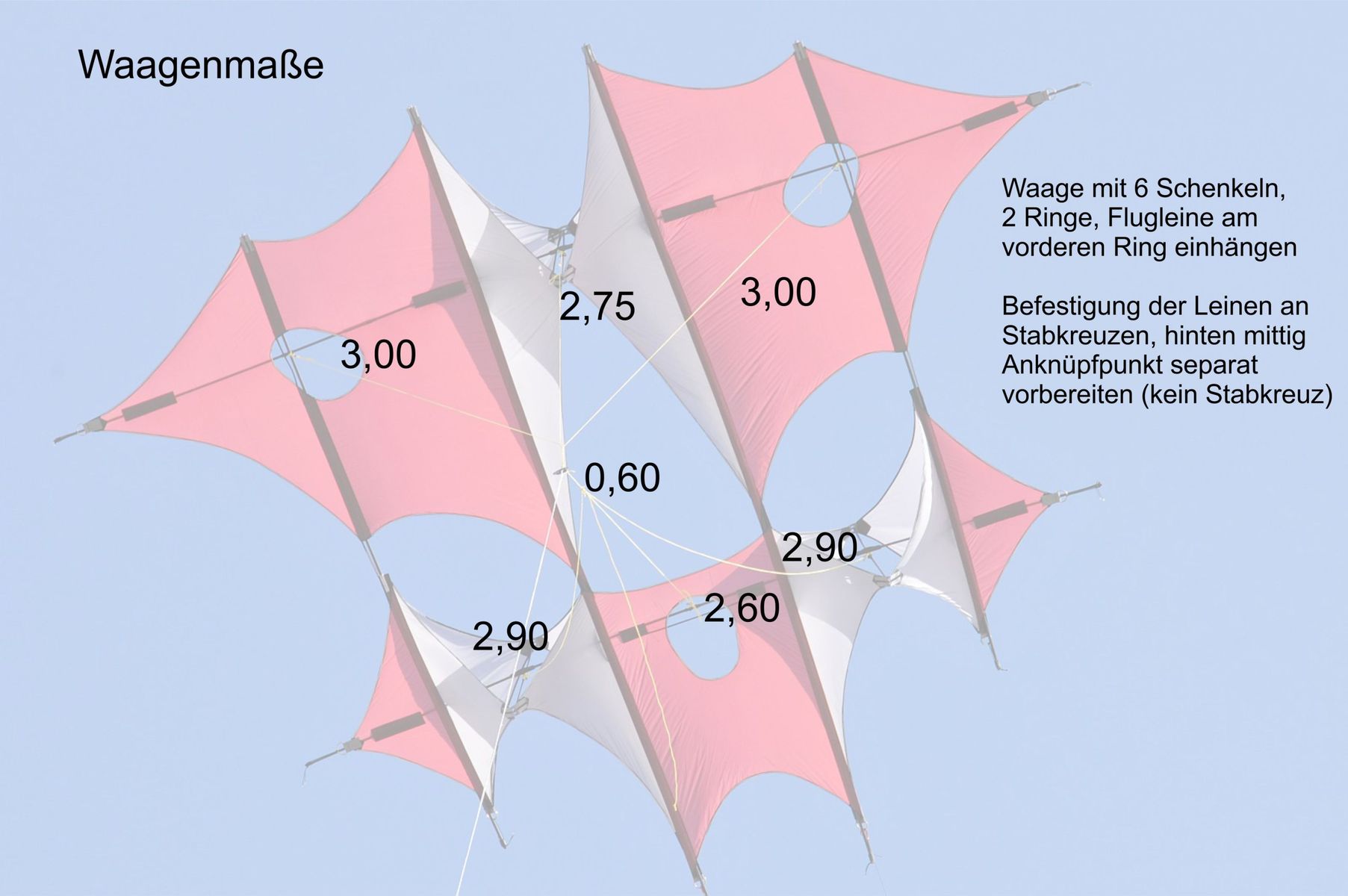

Die Waagenmaße sind hier gezeigt:

Hier noch diverse Detailbilder:

Damit sollte es möglich sein, einen recht ähnlichen Drachen zu bauen. Viel Spaß dabei!

Ich säume auch möglichst alle Radien mit dem Suisei Apparat. Mein Tip:

- den Fuss so montieren/einstellen, dass die Geradstichnaht knapp vor der offenen Seite entsteht (damit der eingelegte Stoff auch gefasst wird

- langsam nähen

- LANGSAM nähen

- den Stoff so führen, dass er am Nähfuss (nicht nur am Saumapparat) vollständig im gefalteten Saumband liegt.

Letzteres ist in Radien das Problem, weil es je nach Krümmung sein kann, dass Dein Stoff am Saumapparat prima im Falz liegt, aber nicht mehr beim Nähfuss.

Nach dem Nähen gehe ich einmal die Saumnaht entlang und prüfe, ob der Stoff überall gut gefasst ist. Ja, manchmal muss ich auftrennen, aber meistens funktioniert es (wenn ich langsam nähe)

Gruß, Tobi

Zitat von Helmut B

Der Marconi soll schwer zu Trimmen sein?

Das höre ich auch immer und damit sind vermutlich die Klüversegel des Original-Marconi gemeint, die ja anders aufgespannt werden als beim Marc2.

Ralf Beutnagel hat auf seiner Seite die verschiedenen Klüverdrachendesigns schön verglichen: klick. Am Marc2 gibt es tatsächlich nix zu trimmen.

LG Tobias

Zitat von TobiasSch

Hallo Asbjörn,

ich hätte den Manta-Plan auch sehr gerne.

Grüße nach DK,

Tobias.

Alles anzeigen

t.scharmann@gmx.de wäre meine Adresse

Hallo Asbjörn,

ich hätte den Manta-Plan auch sehr gerne.

Grüße nach DK,

Tobias.

Hallo, leider keine Antworten bisher.

Es gibt bei metropolis eine käufliche Variante davon unter dem Namen Mesh Spinning Tube Rainbow.

Die Maße sind dort mit 480*95 cm angegeben. Allerdings scheinen das in etwa 3x so viele Dreiecke zu sein wie bei den abgebildeten Teilen.

Ich würde daher vermuten, dass die abgebildeten Säcke 150 - 200 cm lang sind. Vielleicht hilft Dir das oder hast Du inzwischen schon mehr herausgefunden?

Gruß, Tobias

Vll. willst Du direkt vor der Grenze in Handewitt bei Metropolis stoppen?

Hallo, wenn Du die kleinen Drahtkarabiner mit Wirbelchen meinst, ja, das ist das gleiche Zeug. Ich kaufe die Dinger auch aus dem Angelzubehör (und gleich ein paar mehr).
Werden wohl in China produziert und können z.B. auch beim "ali" bestellt werden. Meine Erfahrung ist, die Dinger werden ohnehin am Strand schneller durch Sand unbrauchbar als das sie rosten können.

In der Galerie habe ich im Laufe der Zeit schon ein paar Bilder von meinen zwei Marc2-Eigenbauten gezeigt. Dort gab es von Einleinerfans schon einige Fragen zu diesem ungewöhnlichen Klüverdrachen.

Ich möchte heute ein bisschen Werbung für den Marc2 machen, denn ich habe selbst viel Spaß mit diesem gutmütigen Leichtwindflieger, dessen Selbstbau gar nicht schwierig ist.

Eine Bauanleitung für den Marc2 ist bei kiteplans.org verfügbar: https://www.kiteplans.org/planos/marconi/marconi_2.html. Sie enthält neben einigen Infos zum Erfinder und zur Geschichte alle benötigten Maße (ok, ein Maß fehlt, siehe unten) und viele hilfreiche Skizzen. Ich habe meine 2 Exemplare genau nach den Maßen im Bauplan gebaut und auch bei der Auswahl der Materialien habe ich mich an den Plan gehalten: Gestänge aus 6mm CFK-Rohr (Exel), die kleine Segellatte aus 3mm GFK-Vollstab.

Abweichend vom Plan habe ich einen 6mm Kreuzverbinder aus dem Lenkdrachensortiment für die Kreuzung von Längs- und Querstab verwendet, unterstützt durch einen Stopperclip, damit der Verbinder nicht auf dem Kielstab verrutscht. Auch für die Sicherung der zwei Waagepunkte habe ich Stopperclips verwendet. Die Enden des Querstabs müssen unbedingt mit Splitkappen gebaut werden, beim Längsstab ist es Geschmacksache, wie man die Stabenden gestaltet.

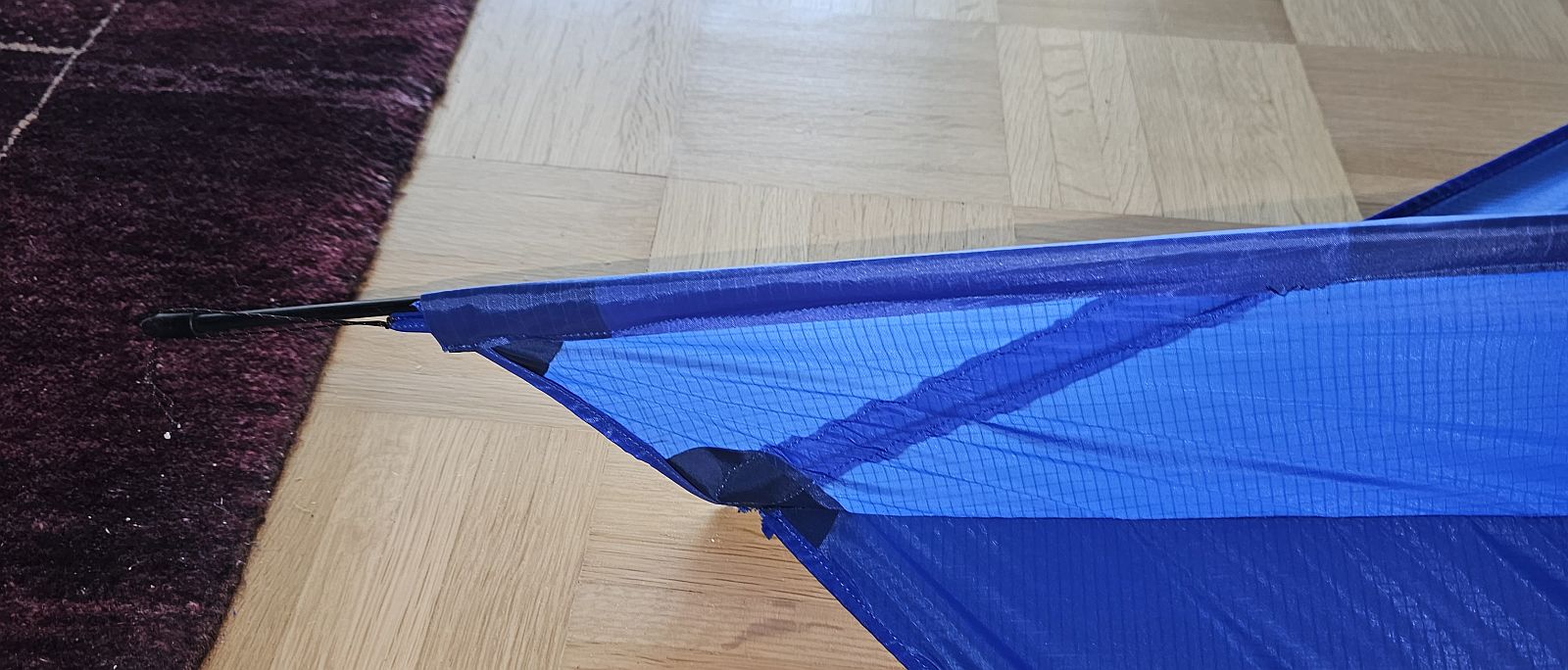

Die Außenkanten habe ich mit Spi-Saumband und Saumfuß eingefasst, die Taschen für den Kielstab aus dem Segelstoff (40g Spi) hergestellt mit Verstärkungen aus selbstklebendem Dacron (Nummerntuch) an den Enden und an allen Ausschnitten, das gleiche gilt auch für die Tasche des Querstabs.

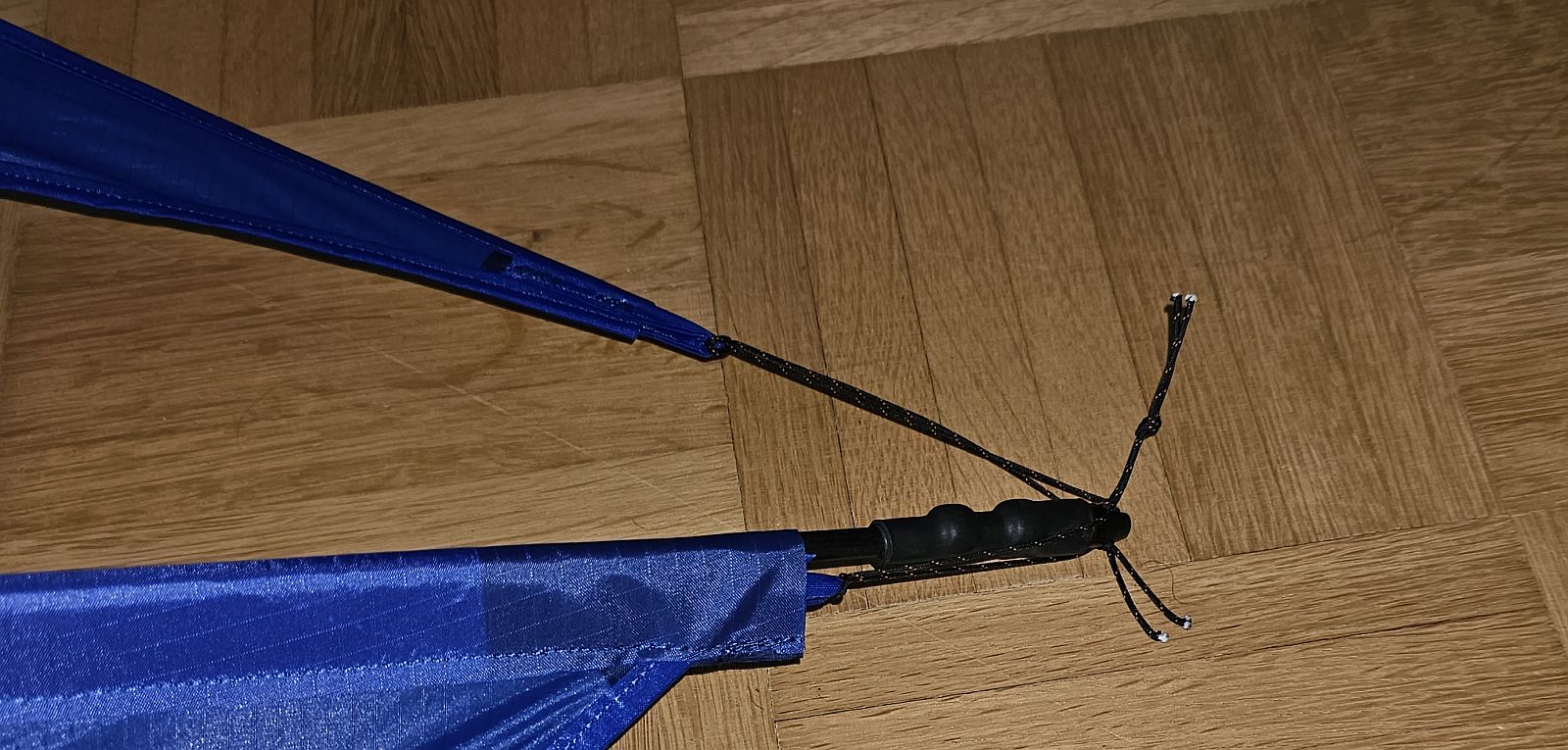

Zu dem fehlenden Maß: Der Kielstab führt ja durch den Kiel des Hauptsegels und auch des Klüversegels, entsprechend sind beide Kielteile mit einer Schnur verbunden ... das Maß ("h" in der Skizze im Bauplan) für diese Schnur fehlt in der Anleitung. Ich habe die Schnur verstellbar gebaut, die richtige Länge ergibt sich nach der Bestabung, die Kielstablänge (170cm) kann man der Bauanleitung glauben.

Baut man den Drachen nun zusammen, dann ist seine Form eher flach bis zum dem Moment, wo die Spitzen der Klüversegel in die Splitkappen der Querstäbe eingehängt werden. Jetzt entsteht die ungewöhnliche Geometrie des Marc2:

- der Querstab spannt sich zum Bogen wie bei einem Eddy,

- der Längsstab spannt sich ebenfalls zum Bogen (dank der dreieckigen Kiele)

- so entsteht ein Drachen, dessen zwei Segelteile parallel, aber versetzt zueinander stehen.

Für mich war das ehrlich gesagt ein AHA-Moment, denn bis dahin war mir nicht klar, ob in der Anleitung nicht doch eine lange Spannschnur für den Querstab (oder auch für den Kielstab) vergessen wurde. Nein, es wird tatsächlich keine benötigt.

Wie auch in der Bauanleitung beschrieben fliegt der Drachen stabiler mit einem Flachschwanz (4-5m), bei stabilem Wind geht es aber auch ohne. Er ist für leichten Wind gedacht, kommt mit einer 30-45 kp-Leine aus und kommt auch mit wechselnden Windrichtungen gut klar.

Vielleich hat ja noch jemand hier Lust, die Population der Marc2 zu erhöhen, ich würde mich sehr freuen.

Dann lasse ich mal meinen Hawaiian für euch fliegen.

Lang, lang ist dieser Thread her.

Ich habe die im ersten Post zitierte Bauanleitung mit dem Titel "Pefado-Variante" bei kiteplans.org vor einer Weile auch gefunden und wollte etwas ähnliches bauen.
Entstanden ist daraus jetzt eine hexagonale Variante. Ich habe auch auf drei "Ringe" aufgestockt und innen mit je 7 Quadraten gerechnet.
Damit stehen die inneren und äußeren Quadrate zueinander versetzt. Mit ein paar Korrekturen hat der Bau gut funktioniert.

Was noch fehlt ist der erste Flug. Ich bin gespannt.

Hallo, das kann eine simple Polyesterleine sein, nicht zu dünn. Der Zickzackstich darf sie schon ab und zu treffen. Wenn Du einen Nähfuß hast, der auf der Unterseite eine Nut in Längsrichtung hat (um die Schnur zu führen), dann läuft das superschnell.

Das mit den 2 Schwänzen musst Du ausprobieren. Sieht wahrscheinlich gut aus, aber die werden dazu neigen sich zu verheddern. Ich würde eher zwei kurze Enden an den vorgesehenen Befestigungspunkten (unteres Ende von A) anhängen und deren untere Enden zusammenführen, Dort noch ein längeres Stück anhängen, also eine Y-Form.
Wenn Du bei der Anleitung bleibst, dann sind die oberen Stücke vielleicht je 1,5m lang (nicht zu kurz, sonst zieht es Dir den Drachen zusammen, der hat ja keine Spreize) und dann würde ich hinten noch 1 x 2-3m anhängen. Musst Du ausprobieren, ob der Drachen das gut trägt oder ob das schon zu viel Schlepp ist.
