Schickes Teil, ich denke das findest du noch raus... aber hey... soviel Arbeit und dann der Erstflug auf nem Acker?
Gruß
der Indianer
Beiträge von LastMohawk
-
-
Servus Günter,
nee, das ist ein Schönflieger aus der Feder deines Namesvetters Günter Wolsing. Der ist nicht als Zugpferd gebaut, der ist gebaut um entspannt zu fliegen. Die vielen Gazeöffnungen und eine flache Waageneinstellung machens möglich.
Ich will auch nicht mehr das Powerkiten von vor 20 bis 25 Jahren machen... nur einfach etwas Spaß haben und gemütlich meine Scheibenwischerfliegerei betreiben.
Und da ich schon viel größere Deltas geflogen bin, bin ich sehr zuversichtlich.
Gruß
der Indianer -
Servus,
gestern Abend habe ich noch den Kiel eingebaut und mit den Gleitschirm Leinen von Micha und einer Aluhülse mit 16mm Innendurchmesser ein Schnurkreuz gebaut. Ich denke das ist für diese Größe recht stabil und sehr leicht. Alles andere wäre um ein vielfaches schwerer geworden.
Hier das Schnurkreuz
Heute hab ich das schöne Wetter und die Sonne genutzt um das Gestänge, das soweit fertig ist (Leitkante und Kiel sowie UQs) zu testen. Die OQs Fehlt noch, deshalb ist die Spitze nicht sauber.
Die Standoffs fehlen auch noch. Ich habe nur zwei 6mm Stäbe eingeschoben, damit sich der Bauch etwas ausbildet. Es fehlt also noch so einiges an Gestänge. Aber ich wollte nur mal sehn ob alles soweit passt.Als ich ihn soweit aufgebaut hatte, kamen zufällig zwei Jungs aus der Schule uns staunten über den doch recht großen Drachen... und da ich jeweils 2,5 m lange Untere Querstreben habe, war auch der Abstand gewahrt :-).
Hier zwei Bilder vom aufgebauten Drachen.
und eins gegen die Sonne vor dem blauen Himmel. Mir gefallen die leuchtenden Farben sehr.
Jetzt weiss ich, dass die Rohre sauber geschnitten sind und soweit passen. dann kann ich weitermachen.
Ich bin echt gespannt auf den Jungfernflug. -
-
Servus Michael,
schau mal hier hab ich ein paar Bilder von der Flechttechnik... geht eigentlich ganz einfach zu machen... nur Fleißarbeit, aber mir machte es Spaß.
Flechttechnik etwas runter scrollen.Du kannst ganze Streifen nähen, mit Saumband einfassen und dann einfach abschneiden und wieder als Flechtwerk annähen. so hast du nix doppelt.
Gruß
der Indianer -
Servus,
gestern mal das Gestänge angepasst. Am Samstag kamen per Post 2 metrige Alurohre mit 13mm Außendurchmesser. Die passten zwar nicht ganz perfekt ins 16er Rohr, aber mit zwei Streifen rotem Isolierband wars perfekt. Aber die Anschläge in den Außenmuffen mussten wieder raus, die Schläuche waren zu eng für die Innenmuffen.
So habe ich zuerst die 13er Alurohre in die 16er Stäbe geklebt und dann die Außenmuffe darüber geschoben und einseitig verklebt. Das Ganze noch nummeriert, da es doch einige Stäbe sind. Dazu einen Bestabungsplan gezeichnet und die Nummern eingetragen.
Aber es braucht schon Überwindung ein 2m 16er Kohlefaserrohr zu zersägen... naja was solls, anders gehts halt nicht.
Hier zwei Bilders von den Stäben mit den Muffen und in rot die Innenmuffen dazu.
Jetzt kanns ans Herstellen der Verbinder gehen, die sollten ja auf die Stäbe passen
Die Verbinder der Diagonalaussteifung habe ich ohne Innenmuffe gemacht, nur eine Außenmuffe und diese dann mit einem Schlauch gesperrt und dazu eine 2mm Bohrung quer eingebohrt und ein 2mm GFK Stab eingesetzt und mit Isolierband gesichert. So können Sie nicht verrutschen.
es bleibt spannend.
Gruß
der Indianer -
wow, einfach nur schön anzuschauen. So wird der Himmel farbig.
Gruß
Der Indianer -
Servus,
hatte ihn bei Aliexpress gefunden - leider ist er nicht mehr lieferbar - Kosten 14,39€ incl Versand aus China.
Die Abwicklung war problemlos, inzwischen akzeptieren die Verkäufer auf Aliexpress auch Paypal.Es lag sogar ein handgeschriebener Zettel und etwas Klebefolie bei. Da das Packmaß des Drachens größer ist, als beim Versand, sind die Längsstäbe geteilt. Die sollte ich vor dem Einbau mit der Klebefolie sichern. Fall ich Fragen dazu habe, könnte ich ihn jederzeit auch kontaktieren, mit Angabe seines Namens.
Also ich habe bislang schon einige Einleiner über Aliexpress bezogen, Die, die ich hier in Deutschland nicht bekomme. Und war bisher nie enttäuscht worden.
Gruß
der Indianer -
-
-
Servus,
heute ist auch wieder ein Paket aus China angekommen.
Ein schöner bunter Schmetterling. Die Materialien sind konischen CFK Gestänge und eine handgeschriebene Kurzanleitung. Die Qualität stimmt- Gut ich musste zwei kleine Schnitte machen um die Taschen für die Längsstäbe zu öffnen und habe die Stabenden dann mit Kappen versehen. Aber ansonst für das schmale Geld bin ich begeistert.Kam ohne Zollgebühren durch kleiner grüner Kleber vom Zoll drauf)
Hier zwei Bilder vom Schmetterling
und ein kleiner Test vorm Haus mit fast keinem Wind
Gruß
der Indianer -
die Küstenkantine ist Geschichte, das ist sehr schlecht. Der beste Fisch in SPO nach dem Fliegen...Hmmm... der 7.6er hat am Kiel unten Gaze und der hier nicht. Obwohl die gestreckte Form drauf schließen lässt... den 9er hat auch Gaze im Kielbereich und ausserdem hat ihn Guido... der 12er so ganz ohne uns
Hmm schwer zu dagen Thomas... wir sind sind gespannt auf ihn.Gruß
Der Indianer -
Hallo Ralf,
Schaumal auf Seite 2, da sind Videos von den Gespannen.Gruß
Der Indianer -
Hallo,
Klingt klasse dein Projekt und ich bin sehr gespannt aufs Ergebnis. Den Bogenkappnaht ... Hut ab.
Nur das Tuch. Dein gewähltes Schikarex verzieht sich bei Feuchtigkeit wie ein nasser Lappen. Ich würde dann auf Eltex wechseln. Wäre ja sehr schade, wenn die schlnen Drachen und die Arbeit dann beim ersten Regen dann verzogen wären.
Dss würde ich mal mit Reststücken testen. Ich bau keine Lenkdrachen mehr aus dem Tuch.Gruß
Der Indianer -
Hallo Tom,
du machst einen Denkfehler. Bei einem Gespann mit aufsteigender Größe, so wie du es planst, gibt es keine "Quetschkräfte" auf die Querstäbe. Ma gut, aber weniger als beim Einzelflug. Zumindest der vordere Drachen muss nicht verstärkt werden. Der nächst größere Hinten zeiht den schon auseinander. Ich habe das bei meinem Gespann öfters bemerkt, als am Leitdrachen die untere Querstrebe im Flug aus dem Verbinder an der Außenkante gezogen wurde. Das Gespann lies sich ganz normal weiterfliegen. ich glaub ich versuch mal einen Start ohne untere Querstrebe am Leitdrachen.
Bei Gespannen mit gleicher Größe verhält sich das etwas anders. Aber bei sauber eingestellter Waage und exakten Koppelleinen nimmt jeder Drache nur die Kräfte auf, die für ihn bestimmt sind. Das heißt man muss die Stäbe nicht verstärken.
Ich fliege mein 10er Long Dart Gespann mit immerhin 2,7m Spannweite ohne Verstärkungen des 6er Gestänges im Leitdrachen. Die Kohlefaser hält mehr aus als wir denken.
einen 1,6er musste nicht auffüttern. Alternativ nimm einen Pfeilschaft mit 500er Spine für die Leitkante und die QS des Kleinen. Das funktioniert gut.Bin echt Gespannt was du draus machst.
Gruß
der Indianer -
hallo Namenloser,
Ein kleiner Tipp, wenn man nach dem Gestänge fragt ist das Bild einer "Tasche " wenig zielführend.Mach doch mal ein Bild vom ausgelegten Drachen aufm Boden... sooo groß ist er ja nun nicht gerade. Aber dann können die Kenner erkennen was dir fehlt.
Vielleicjt ein Bild von vorne und hinten. Und hast du die Verninder noch?Gruß und willkommen hier
Der Indianer -
servus svhsut gut aus... nur bei dem 2.7er würd ich persönlich keine 10er QS nehmen, die 8er reichen vollkommen aus. Und wenn es mal eng wird kann man immer noch mit nem 6er auffüttern. Du wilst ja auch bei Schwachwind fliegen. Und bei ner 8er QS werden die Verbinder und das Kreuz billiger und leichter.
Gruß
Der Indianer -
Servus Ralf,
tja die 16er Rohre sind glatt und lackiert. Die 12er sind so wie du beschrieben hast und auch die 6er Rohre für die Stand-Offs. Ich habe sie geschliffen und heute mit Klarlack Matt lackiert. Ich hoffe so, dass ich keine Spreißel abbekomme. Das ist immer unangenehm wenn da im Daumen was piekst.Gruß
der Indianer -
Servus,
wir haben heute wiedermal etwas weiter gemacht am Flaki und auch das Segel mal an die Garagenwand getackert um zu schauen wie er dann ausschaut und im Hof dann auch mal geprüft ob die Segel symetrisch sind.
Aber zuerst stand auf dem Plan, die 18er Alurohre zu Außenmuffen umzuarbeiten. Ich habe perfekte Alurohre für die R&G Stäbe gefunden. Diese dann auf 15cm Stücke gekürzt und entgratet.
die längere Muffe wird Teil des Kreuzes werden. Insgesamt brauch ich elf 18er Muffen und zwei Muffen für den 12er Diagonalstab.
Birgit hat als Mittenstopper einen Gewebeschlauch zerkleinert und da der Innendurchmesser der Muffe größer ist als der Außendurchmesser des Schlauches, zwei drei Lagen Isolierband drum rum gemacht und mit Uhu fixiert. Wenn der Alustab als Innenmuffe fertig ist, wird der Stopper und die Innenmuffe mit einem Splint fixiert. Ausnahme natürlich das Kreuz, da wird ohne Innenmuffe fixiert.
Dann mit einem 10er CFK Stab den Stopper in die richtige Position gebracht.
Der Uhu dient nur zur Fixierung bis der Splint eingebaut ist und dann die ganze Muffe fest sitzt. Zum Schluß noch die Muffe auf einen Stab geklebt. Dann werd ich dort Uhu Kontaktkleber benutzen, damit diese auch hält.
So und zur Belohnung für mich und weil die Sonne so schön scheinte - gut der Wind war richtig frisch - gings ab auf den Hof. Ich wollte zwei Dinge tun, einmal das Segel an die Garagenwand tackern um einmal das Segel als Ganzes zu betrachten und mit ner Tasse Kaffe einfach mal zurücktreten und den Anblick genießen. Und zum Anderen den trockenen Hof dazu nutzen um die Deckung der beiden Flügel zu überprüfen.

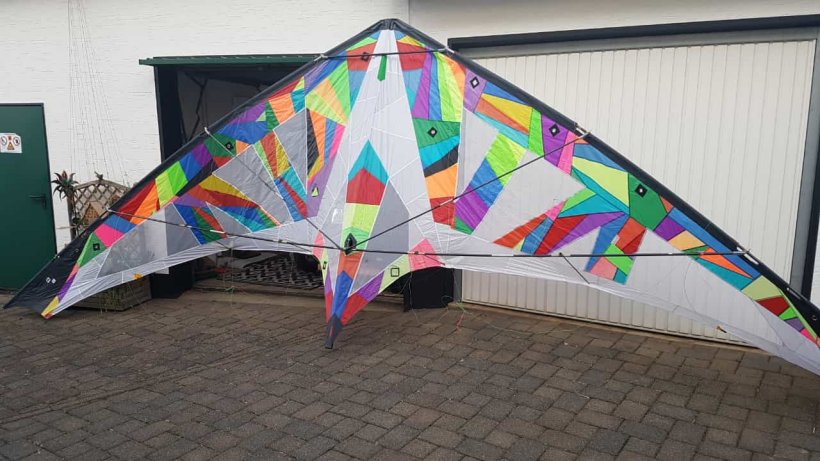

Hier das Segel an meiner Garagenwand...ich finde die Farben leuchten schön.
und als Größenvergleich der Flaki und der Indianer
beim Anschließenden Test ob die beiden Seiten deckungsgleich sind, war ich mehr als zufrieden mit meiner Arbeit. Beide Seiten sind exakt gleich. Naja immerhin hatte ich immer nur 90cm von Plan gleichzeitig zur Verfügung und musste mich drauf verlassen, dass die Arbeit die selbe Qualität hat auf beiden Seiten (wie hoch die Qualität ist überlasse ich anderen zu beurteilen).
Deckungsgleich
Jetzt gehts dran das Gestänge fertig zu bekommen um dann die Verschlußsegel für die Gaze zu fertigen und dann ne Waage zu klöppeln. Ich muss mich beeilen solange ich noch auf meine Wiese darf und das Gras noch nicht in die Wachstumsphase kommt. Ich will den Jungfernflug auf meiner Hauswiese machen.
Es bleibt spannend.
Gruß
der Indianer -
Servus,

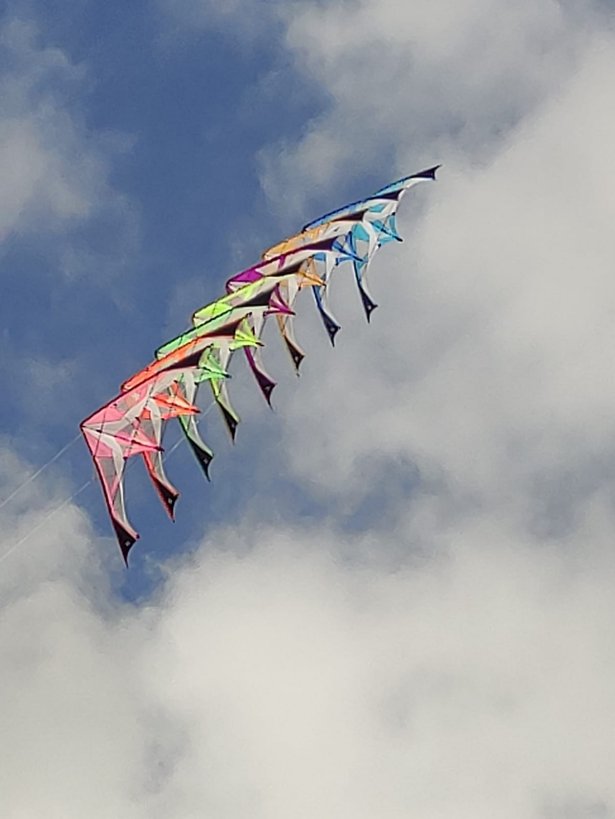

sehr schöne Bilder von einer sehr schönen Kette.
Verrätst du uns wie lange deine Koppelleinen sind und wo du sie angeklöppelt hast? Wenn es si stabil fliegt hatteste aber auch einen klasse Wind dafür. Da könnt ich doch noch meine restlichen fertig machen.Gruß
der Indianer
