Selbstbauentwurf "Saphire"

Hallo Isi

Danke für Dein Interesse...
Dann, bin ich schon wider ein Stück weiter Notfalls mit dem Tacker zusammentackern..

Erstaunlicherweise bin ich diesmal sehr ruhig, tschuldigung wen es Dich fixt
Aber erst mal ruhig mit den Pferden. Step by Step!
Aber wenn es Dich beruhigt, ich könnte Dir die Bestellbestätigung der Rohre, oder wenn sie morgen da sind mal alle spasshalber halbieren und dabei fotografieren...
Wenn ich eine komplette Baudoku mache, dann bitte nicht alles Todernst nehmen. Galgenhumor gehört bei mir dazu!
Ist unterm Strich nichts anderes als Fair. Schliesslich habe ich hier schon einiges an Wissen gesucht das Ihr hier breitwillig zur Verfügung stellt.

Jedenfalls, Jepp.. 30ig 2 Meter Rohre und Stäbe in unterschiedlichen Stärken für 1 Testkite und 3 "Richtige" sind unterwegs. Im Optimalfall den "Testkite* grad miteinbinden in das Gespann. Gibt also quasi kein zurück
Den Saphire 6.7 stelle ich erst mal zurück. Obwohl ich mich auf diesen am meisten freue. Das Beste immer am Schluss

Nächster Schritt: Definieren der Grössen, ablegen der Flächen, zeichnen der einzelnen Panelen, Nähte und Zugaben durchdenken, SUFU konsultieren....Dann geht es los mit Inventur vorhandenen Materials, weiterer zur Materialbewirtschaftung und Schablonen fräsen.
Leider habe ich noch n Job und andere Hobbys. Abgesehen davon sind Berner eh nicht die schnellsten. Madame muss auch noch.... Ihr wisst schon...
Wobei, sie kennt das, wenn die Wohnung eben mal zur Werkstatt umfunktioniert wird. Leichen sind keine zu erwarten

Gruss vom Tom

Nun.... CFK Rohre gehören jetz wirklich in ausreichender Stückzahl in JEDEN Haushalt!
Stell Dir vor, Du brauchst eins... JETZT! Und hast keins... Das nennt man dann Pech

Etwas Reserve im Köcher kann auch nie schaden. Stell Dir vor, Du misst von der falschen Seite her... schneidest ab.... und musst das Rohr schreddern und hast kein Ersatz!
Oder hast drei mal abgesägt und ist immernoch zu kurz!
Quatsch mit Sauce!

So ungefähr is es ja bereits eruierbar. Ausserdem brauch ich so oder so wider Rohre als Ersatz. vor 14 Tagen hat es mir nach der Landung den Drachen weggeweht und ne Leitkannte zerbröselt... Ergo, siehe Text oben

@ Stephan. Ich habe aber viele Bögen. eigentlich nur Bögen.... Jumbofummelskram. Werde ich an ein paar Stoffresten testen und meine Nähkünste ausreitzen. Danke für den Typ

Gruss vom Tom

An der Maschine sollte es eigentlich nicht liegen. Das bisher vom örtlichen Drachenladen bezogene Schikarex hat sie jedenfalls tadellos transportiert.
Aber das waren auch meist gerade geschlossene Kappnähte, dazu noch geklebt. Da kannst natürlich beinahe gefahrlos durchtackern.

Leider hat der Laden hier kein Chikara im Angebot. Daher kenn ich den Stoff von der verarbeitbarkeit nicht.

Weiter gegrübelt....
Es werden 6 Kites Somit ergibt sich eine feinere Abstufung womit Ketten individuel gekoppelt werden können. vieleich die 3 "kleinen", Kite 1, 3 und 5 oder Kite 4 und 5 etc... (falls ich das überlebe).
Grössenstaffelung ist definiert. Resultierend aus Drachengrösse und nem Faustregel Koppelleinenfaktor, Leitkante +20%. Ob das auch hier funktioniert... wer weis.
Der Kleinste hat ne 1 Meter LK, der Grösste 4 Meter. Ergibt einen Skalierungsfaktor von jeweis 1:1.33 von unten nach oben und 1:0.76 von oben nach unten.
Ergibt jedenfalls wunderschöne Maase. Lässt sich sicher noch etwas runden. Wobei, ich bin es mir vom Job her gewohnt das der Millimeter auch eine Komastelle hat
Da ich hier im CAD plane und die Panelen CNC gefräst werden, spiel das faktisch auch keine Rolle.

Chikara ist in der Schweiz quasi inexistent. Vereinzelt sind einzelne Farben zu erhältlich und dann hat es sich aber auch. Google hat jedenfalls nix ausgespuckt.
Somit wird es wohl das Schikarex werden. Dann hat das örtliche Geschäft auch noch etwas von diesem Projekt. Was im Moment ja auch ein Thema ist!
Ob ich ne Bogenkappnaht im Schikara hinbekomme wird sich zeigen.
Ich habe da noch ne Rolle Doppelseitiges Klebeband... Beidseitig replazierbar wie n Post-it.
In schmale Streifen geschnitten könnten für die erste Naht die beiden Panels geklebt und die Folie nach der ersten Naht wider entfernt werden. Allerdings wird das ne Schnippelei hoch 3

Gruss in die Nacht

Auch ein nasser Lappen fliegt... unter bestimmten physikalischen Umständen.
Na ja, das Schikarex is aus so gestorbselt.
Bei diesen Flächen ist was stabiler und verzugfreieres exakter und einfacher zu nähen.
Wobei ich jedoch die Lichtdurchlässigkeit mag.

Thema Bogenkapnaht.... Hab es mal getestet.
Auf Arbeit kurz n paar Schablonen hergestellt und aus etwas verkniterten Resten zwei Panels geschnippselt.

Verknitterter Stoff macht es schon mal nicht wirklich einfacher

Schon beim hinlegen wird klar.... einfach geht anders!
Beim kleben ist Fingerfertigkeit gefragt. Es windet sich zu einer Rolle.
Kleine Panels kann man sich mal gönnen. Wenn mir aber mein Entwurf paralel zum kleben durch den Kopf geht.... Nö!

Dann unters Maschinchen...
Es dreht und windet sich. Das möglichst nicht am Stoff ziehen um ihn überhaupt einigermasen sauber under dem Maschinenfüsschen zu transportieren, mir fehlen zwei Hände!

Das finale Ergebnis:

Ergo... Bogenkapnaht kann man machen. Aufwand und Ertrag jedoch in keinem Verhältniss.
Gäbe man sich mehr Mühe, kann sie sicher schöner werden.

Immerhin, eine Erfahrung reicher

Es grüsst der Tom

So, fertig Ruhig...

Inzwischen ist einiges gegangen.
Ich habe mit Frank etwas Rückenwind bekommen, rege Gedanken und tolles Knowhow tanken dürfen. Ein dickes Dankeschön

Gebaut wird nun mal ein 3 Meter Prototyp mit 3 variablen Standoffpositionen. Daran werde ich etwas herumwerkeln ud austesten bevor es an die definitiven Exemplare geht.

Inzwischen ist auch n Packet voll Material ins Haus geflattert. Allerdings sah das Ding aus, "aus hät's e Chueh ir Schnurre gha". Immerhin bin ich jetz mit dem Postboten per Du...

Weiter gehts also...

Segel soweit gezeichent, abgelegt, Korbbogen, Standoffspositionen... einzelne Panelen ausgearbeitet, Überlappungen, Schleppkanntensaum...

Ab ans Schablonenfräsen. Da meine Fräse nur 1 Meter länge hat, müssen grössere Teile zusammengebaut werden.

Panels aus Chikara heiss ausgeschnitten und zuHause mal auf den Tisch gelegt...

Beim 6 Meter Flügel wird das dann Platzmässig lustig.

Die Überlappungen mit doppelseitigem Klebeband vorbereitet. Um saubere Rundungen zu erhalten, wurde das Klebeband ca. alle 3 cm diagonal eingeschnitten.
Die Enden des Klebebandes etwas überstehen lassen. Somit fixiert es gleichzeitig die Panele auf dem Tisch. Sauber positioniert lassen sich die Stoffteile schön auflegen und fixieren.

Und mit dem Segel aufs aufs Maschinchen... Tataaaaa
Natürlich hat die Schleppkantensaumnaht all das schön flache Segel wider putt gemacht..

Bald geht es weiter

Gruss Tom

@patrick
... Nähen kann bei mir seeehr langsam gehen. Denke eher, das es an der etwas engeren Kurve liegt und das Chikara doppelt gefalzt das nicht gerne mitmacht.
Bügeleisen is wohl nicht... Grinns.
Mal gucken, streckt sich sicher noch wen Zug und Wind in das Segel kommt

Gruss Tom

Heute wurden die Segel zusammengetackert. Mit einer echten Kappnaht. Die liegt dann schön Mittig (Berufskrankheit).
Das eine Segel wird nach links, das andere nach rechts gefalzt und die Falze ineinandergeschoben und doppelt vernäht.

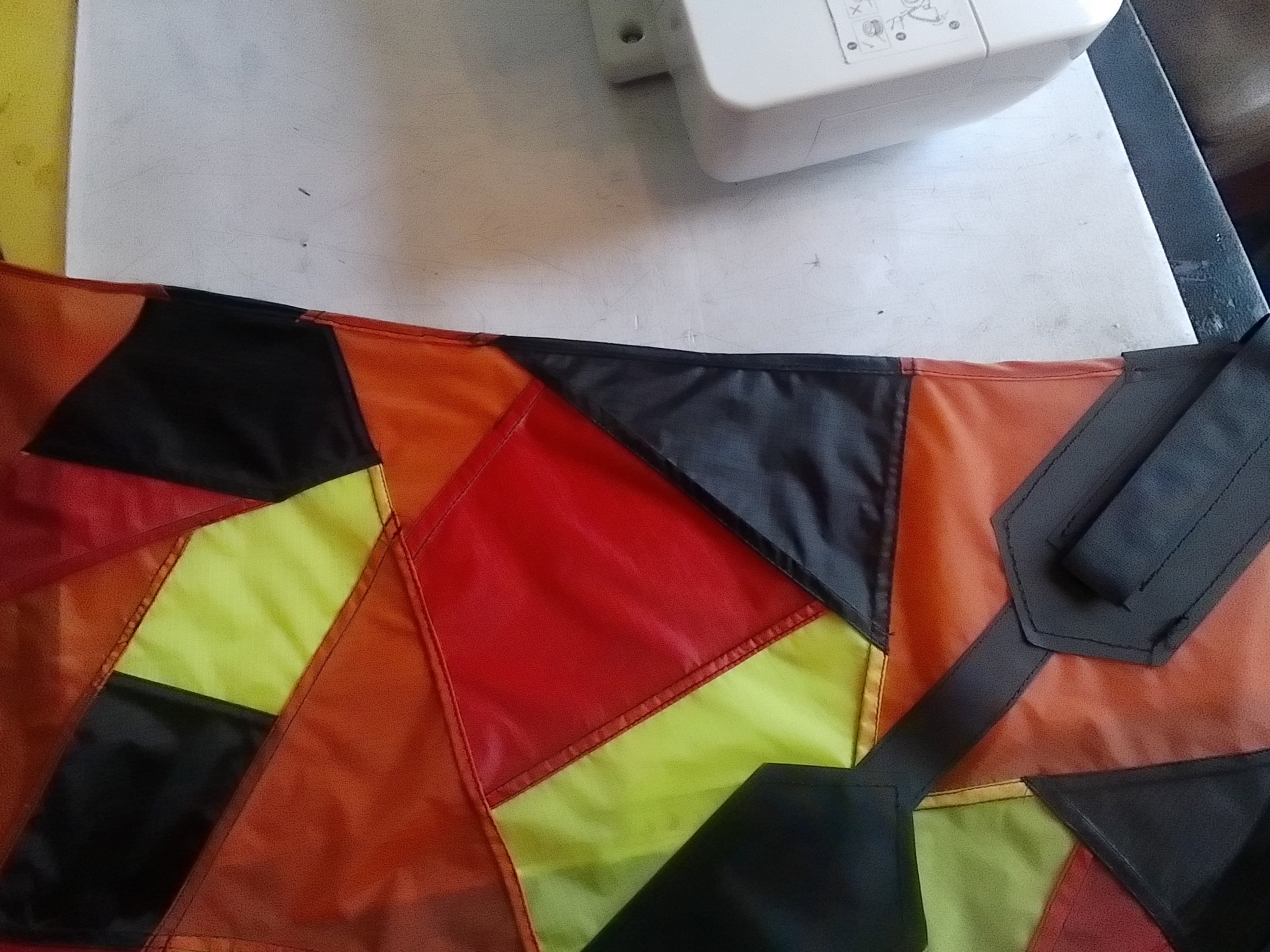

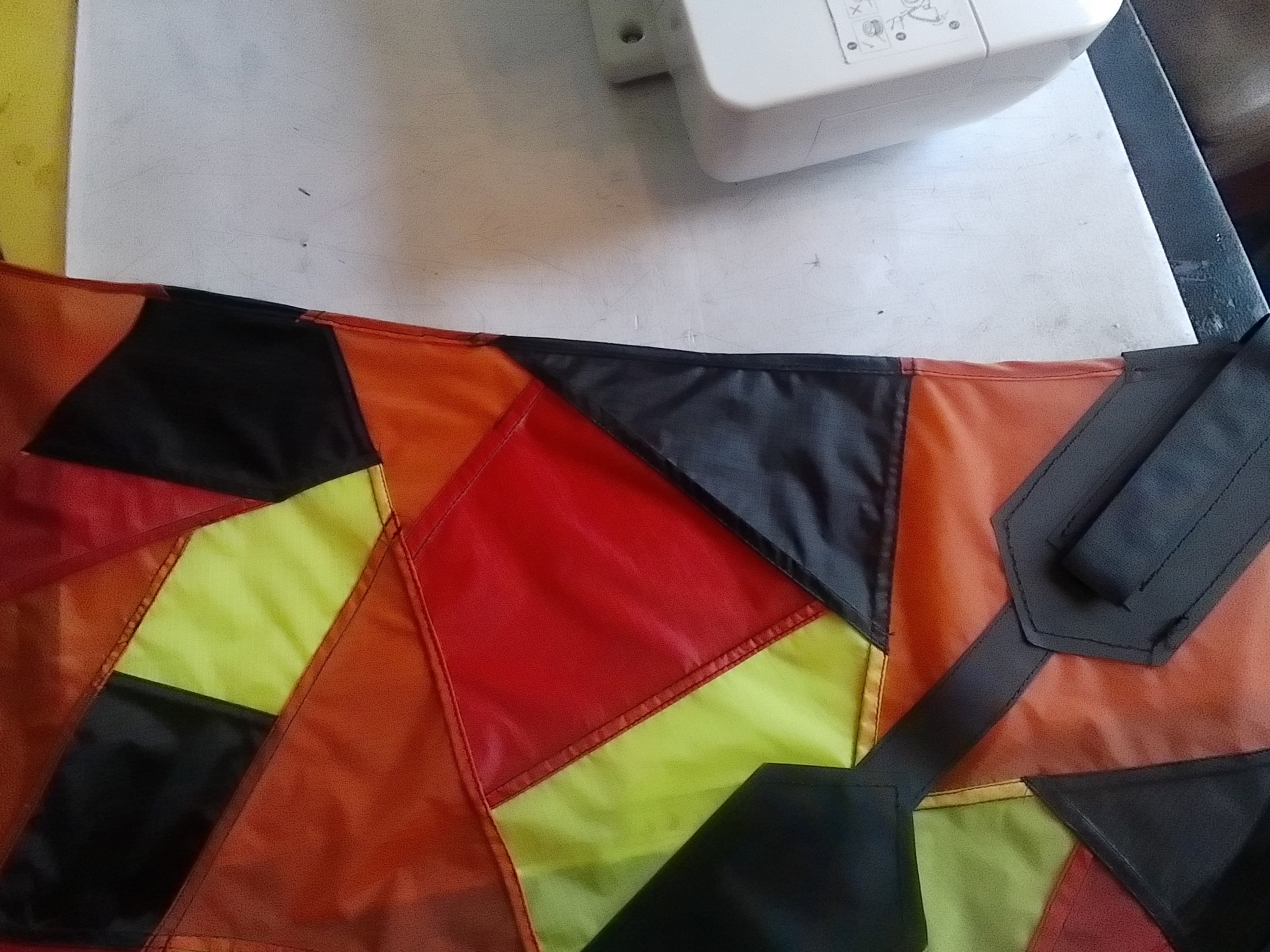

Danach wurde der Segelschuh gezimmert, die Mittelkreuzverstärkung und oberer QS Scheuerschutz

Danach wurden die Leitkantentaschen vorbereitet, zur Spitze hin 10 cm einmal umgelegt. An den Positionen der Verbinder eine doppelte Schicht Dacron eingeklebt.

Doch... Halt!
Stadoffverstärkungen vergessen. Ein 3 Meter Segel durch die Maschine zu drehen wird jetz schon langsam mühsam. Mit den Leitkannten wirds noch schlimmer.

Rondellen aus Dacron geschnitten... Madame wird Freude haben. Als Schablone habe ich nen Eierbecher kurzfristig um eine Funktion erweitert.

Bis bald... Das Kopfkissen ruft

Gruss Tom

Danke Timo

Ich geb mein bestes. Die Näherei hat sicher noch Ausbaupotential, jedenfalls das Kleinzeugsfummeln. Ein Duschvorhang währe sicher einfacher zu tackern.
Es sträubt in mir gewsisse Fummelnähte vorzuzeichnen. währe aber sicher hilfreich um ein noch exakteres Nahtbild herzustellen, wenn das Maschinenfüsschen die Sicht versperrt.
Vieleicht müsste ich da mein Ego noch etwas austarieren zugunsten noch exakteren Nahtbildern.

Beim Segelschuh werde ich für die Reihenproduktion noch über die Bücher müssen. Was da wann und wie miteinander vernäht wird, hat mir gestern etwas an der Logik und Geduld gezerrt.
Geht auf jedenfall noch etwas leichter und schöner!

Gruss Tom

@PeterLustich

Danke für Deine Rückendeckung Die meisten Selbstbauer leben ja in Deutschland, daher bin ich hier im Alpenstäätchen quasi in Sicherheit
Man(n) guckt nach dem selberbauen schon mal andere Arbeiten, Textilien oder was auch immer etwas genauer und mit anderen Augen an.
Es währe mal intressant mal in eine professinelle Serienproduktion zu gucken. Einzelstücke sind ja qusi unbezahlbar.
Flügel mit Preisen zwischen 100 und 400 Fr. herzustellen und noch einen Gewinn einzustreichen... Das muss dann anders rauschen und funktioniert wohl nur mit Hilfe eines Rudels Asiaten.

Selberbauen relativiert Werte
