Hallo,

ich hab mal ein Video zum Drachen gemacht.

Nächste Woche werde ich mit der Bauanleitung beginnen.

Grüße Carsten

Ich hab auch welche.

Ich benutze nur noch schiebeknoten.

Kann ich dir also problemlos abtreten

Ja das stimmt schon, bei großen Einleinern geht da sicher noch mehr. Ich baue aber eher klein, da gefällt mir die Lösung besser.

Falls Du also mal weiterproduzieren solltest, melde Dich mal. Bei den Einleinern hattest Du das Logo von aiolos drauf. Sieht man sich in Rodgau?

Grüße Carsten

Oh neiiiin,

jetzt hab ichs verpasst.

Die Led-Ketten sehen echt super aus. Geht bestimmt auch für Einleiner.

Super Aktion!

Grüße Carsten

Hallo,

in Anlehnung an meinen alleresten Workshop, die Trigon-Box, möchte ich mal wieder einen online Workshop veranstalten.

Ich möchte den Bauplan für den Doppecrossdeck anbieten.

Der Drache ist 165cm breit und hoch.

Die Spreizen und der kielstab sind auf pfeischäften mit spine 300 und diagonalen sind aus 6mm cfk Stäben.

Ich werde nach und nach die Bauanleitung einstellen, angefangen mit der Materialliste und der Segelschablone.

Bei dem Drachen habe ich gedruckte Verbinder eingesetzt, es geht aber auch ohne.

Trotzdem würde ich anbieten, die Verbindersätze auszudrucken und zu verschicken.

Beim Trigon-Box Workshop hat es sich als sinnvoll herausgestellt, zur eigentlichen Bauanleitung einen Begleit-Thread für Fragen zu haben, damit die einzelnen Anleitungsschritte nicht so auseinander gerissen werden. Das werde ich hier auch so handhaben. Das hier soll der Begleit-Thread werden, den Link zum Thread mit der Anleitung werde ich hier posten.

Ich hoffe auf reges Interesse!

Grüße Carsten

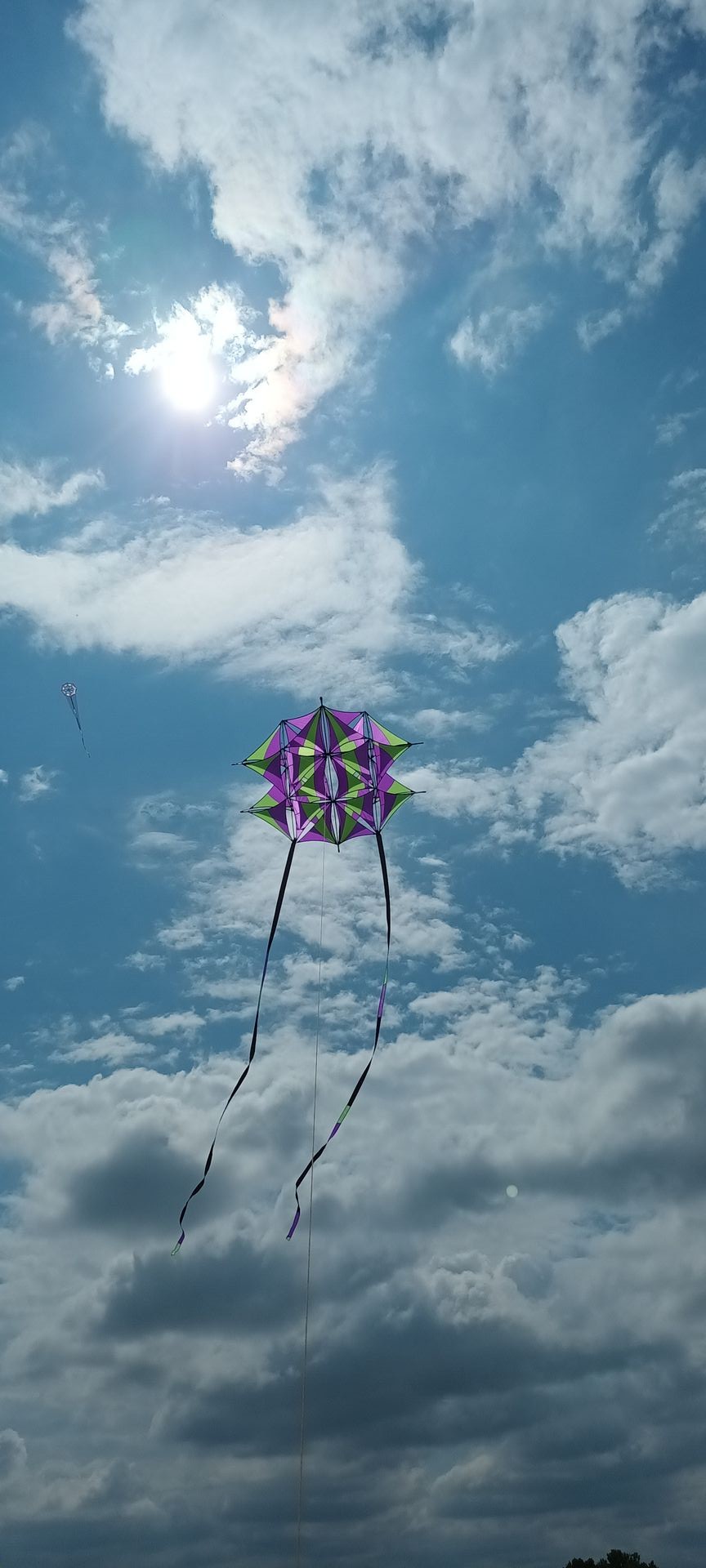

Heute hab ich endlich Zeit gefunden den Doppelcrossdeck zu fliegen.

Und ich muß sagen, fliegt sehr gut.

Es war etwas böig, 2 bis 4 bft.

Grüße Carsten

Ich denke, dass sind einfache stoffbahnen die horizontal an einer Angel befestigt sind.

Hallo Harald,

Die darts sehen super aus.

Bei dem genauen sieht es so aus als hättest du dich bei dem Ausschnitt für die Oqs auf der einen Seite vermessen.

Ich bin gespannt auf weitere Fotos

Grüße Carsten

Hallo Peter, es sieht so aus als seien die beiden rechten Kreuzstäbe langer als die linken.

Das solltest du vor dem erstflug ausgleichen.

Grüße Carsten

Hier hab ich noch ergänzend die Bilder der Verbinder die ich gedruckt habe.

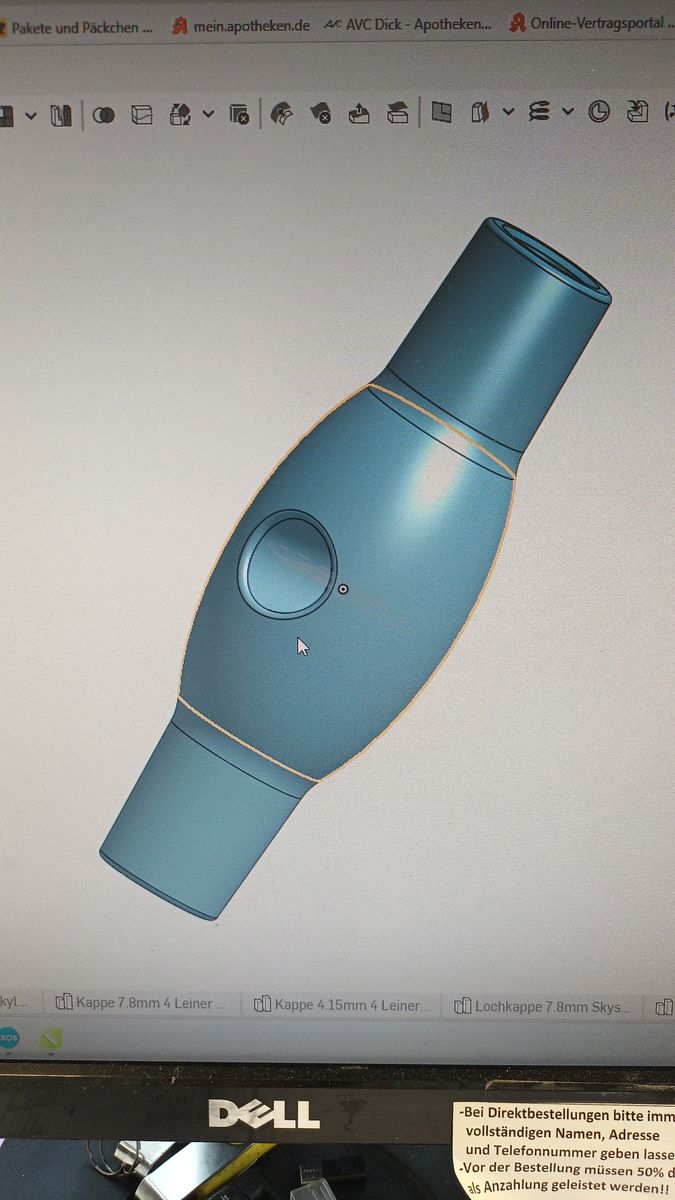

Das ist der Mittelverbinder, der die spreize mit dem Kielstab verbindet.

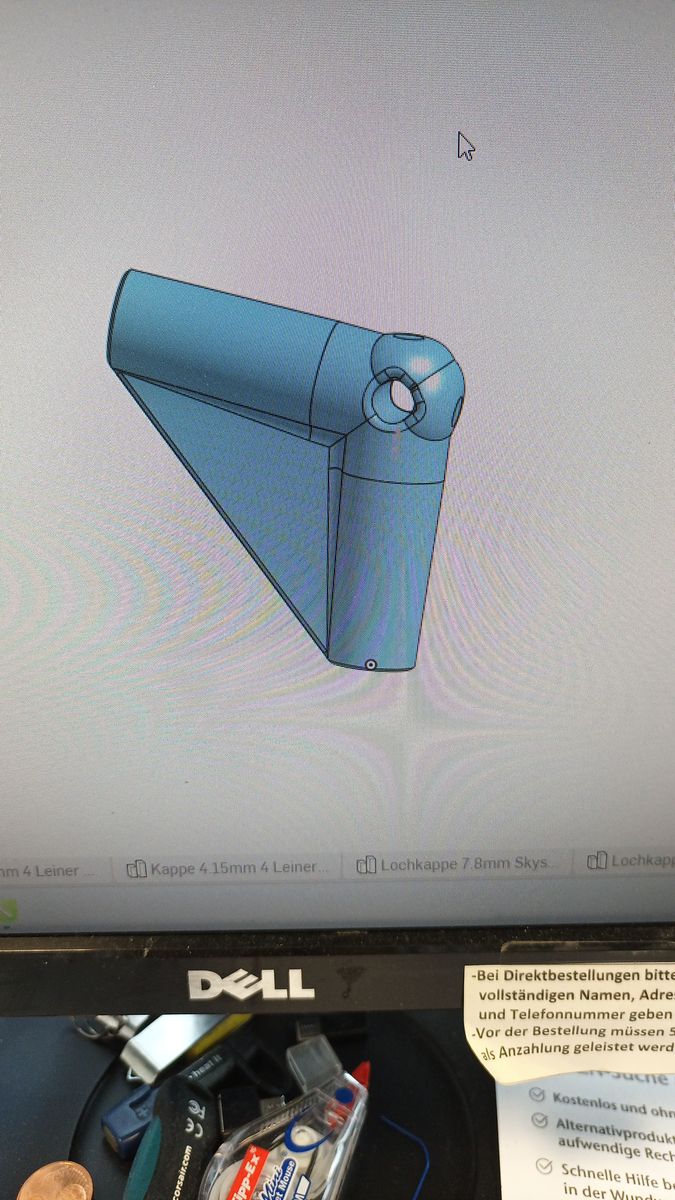

Hier die Doppelendkappe mit Winkel um die Diagonalen zu verbinden.

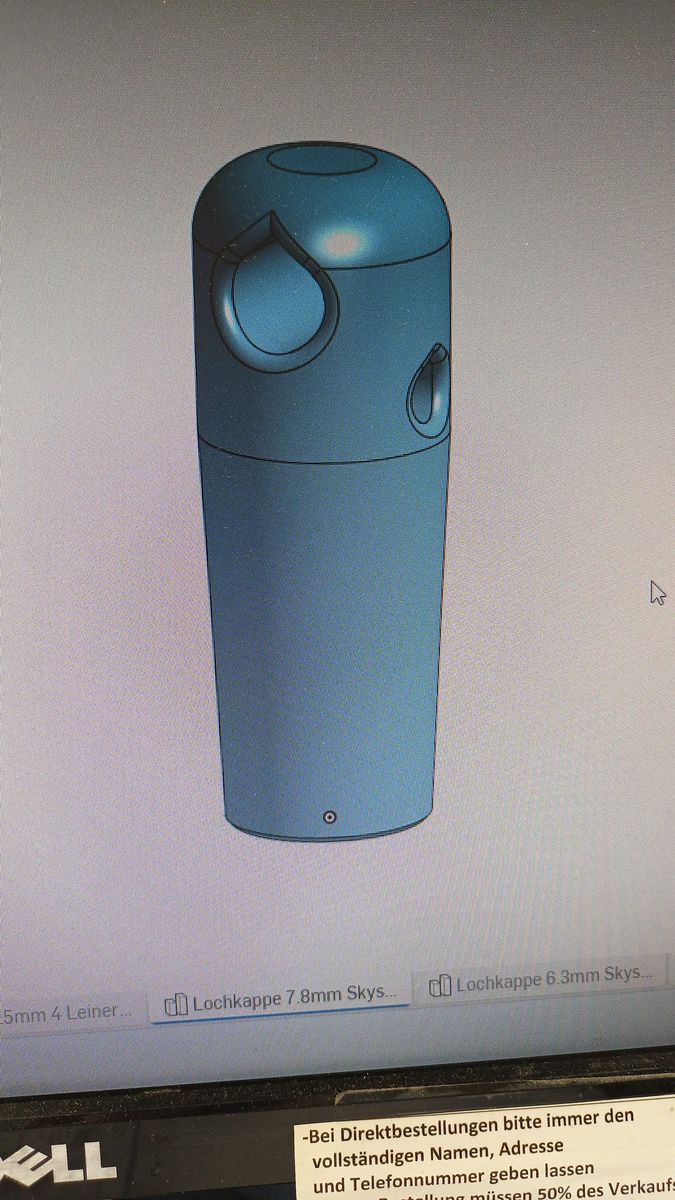

Und hier die einfache Endkappe mit Loch.

Gruß Carsten

Hallo Uwe,

Normalerweise laufen die Spreizen und der Kielstab einfach übereinander. Ich hab mir einen Verbinder gedruckt der auf dem Kielstab sitzt. Da kann man jeden Flügel einzeln ausspannen, das erleichtert den Aufbau.

Beim einfachen Crossdeck werden die Flügel mit je einem Paar gekreuzt Stäbe aufgespannt. Die Stäbe enden in Splitkappen die dann zwischen äußeren und mittleren Segel eingehakt werden. Ich hab Lochkappen gedruckt, sodass die Kappen am Segel bleiben. Auch das erleichtert den Aufbau sehr. In der Mitte treffen bei dem Doppelcrossdeck ja 2 diagonalen aufeinander. Klar könnte man die Verbindung zwischen den Sgel etwas länger machen und zwei Lochkappen einknote. Ich hab da ein Winkelstück gedruckt, das macht es etwas harmonischer.

Grüße Carsten

Was ist den mit Nils und Thorsten. Die haben 4-Leiner Pair geübt soweit ich weiß.

Nils hat doch letztes Jahr gewonnen.

Grüße Carsten

Ich wollte schon lange mal einen Crossdeck bauen. Sowas in der Art wie "like a bird" oder ähnlich hatte ich im Kopf.

Dann bin ich über das Motiv "Rose des Lebens" gestolpert.

Und dann habe ich angefangen zu zeichnen.

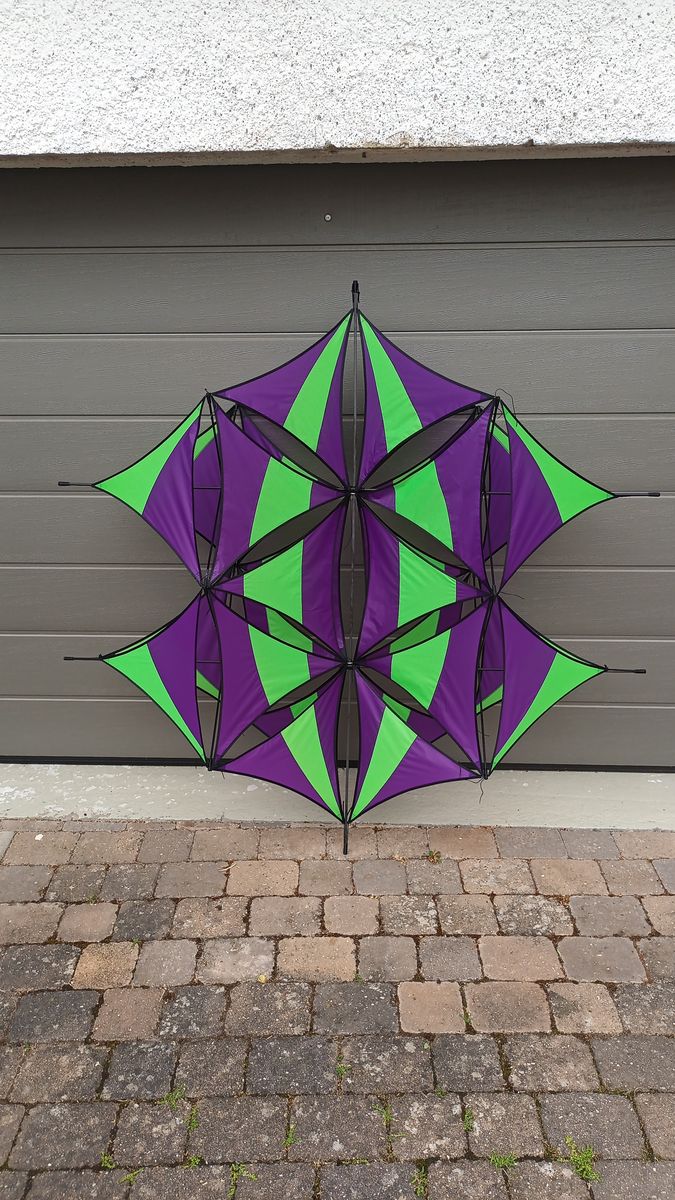

Herausgekommen ist ein Doppecrossdeck.

Die Segelteile sind alle gleich groß.

Er hat 165cm Spannweite und ist auch so hoch.

Bestabt ist er mit skylon Pfeischäften im Kiel und für die Spreitzen. Die Diagonalen sind aus 6mm cfk.

Eigentlich wollte ich euch Flugbilder zeigen, doch leider hatten wir Wind aus unterschiedlichen Richtung und zwar gleichzeitig. Aber das lässt dich ja nachholen.

Grüße Carsten

Den Stranger hatte ich seinerzeit mal verkleinert und in Minimaster-Größe gebaut mit 2mm CFK Stäben.

Der ist richtig gut geflogen. Hab ihn dann gegen einen Gomberg-Schmetterling eingetauscht.

Grüße Carsten

Die war als Deckel für die Kurbel gedacht.

Na Hauptsache es funktioniert alles.

Zitat von Reudnitzer

Nein, ich dachte, die gehört dahin.

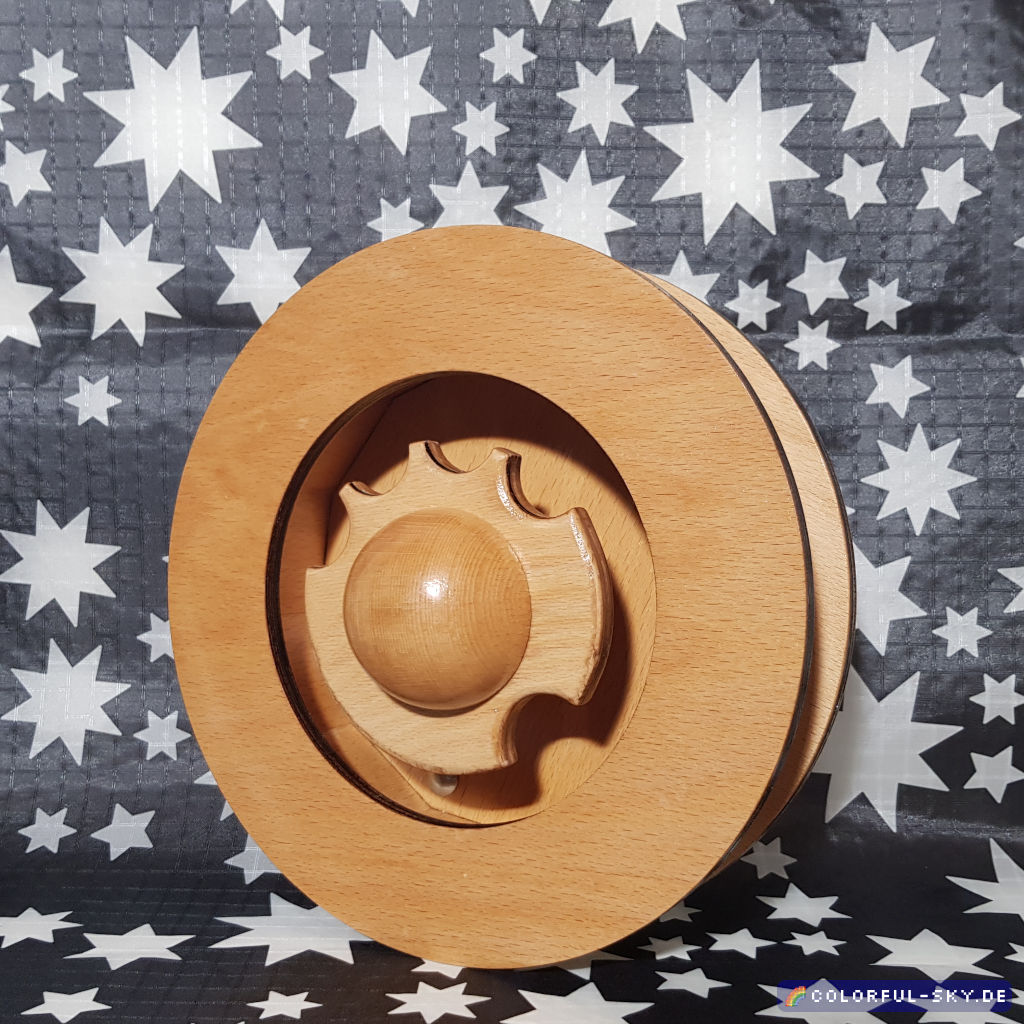

Die Halbkugel ist dafür gedacht, dass der Griff besser in der Hand liegt.

Thema

Spule von Carsten Domann

Hiho!

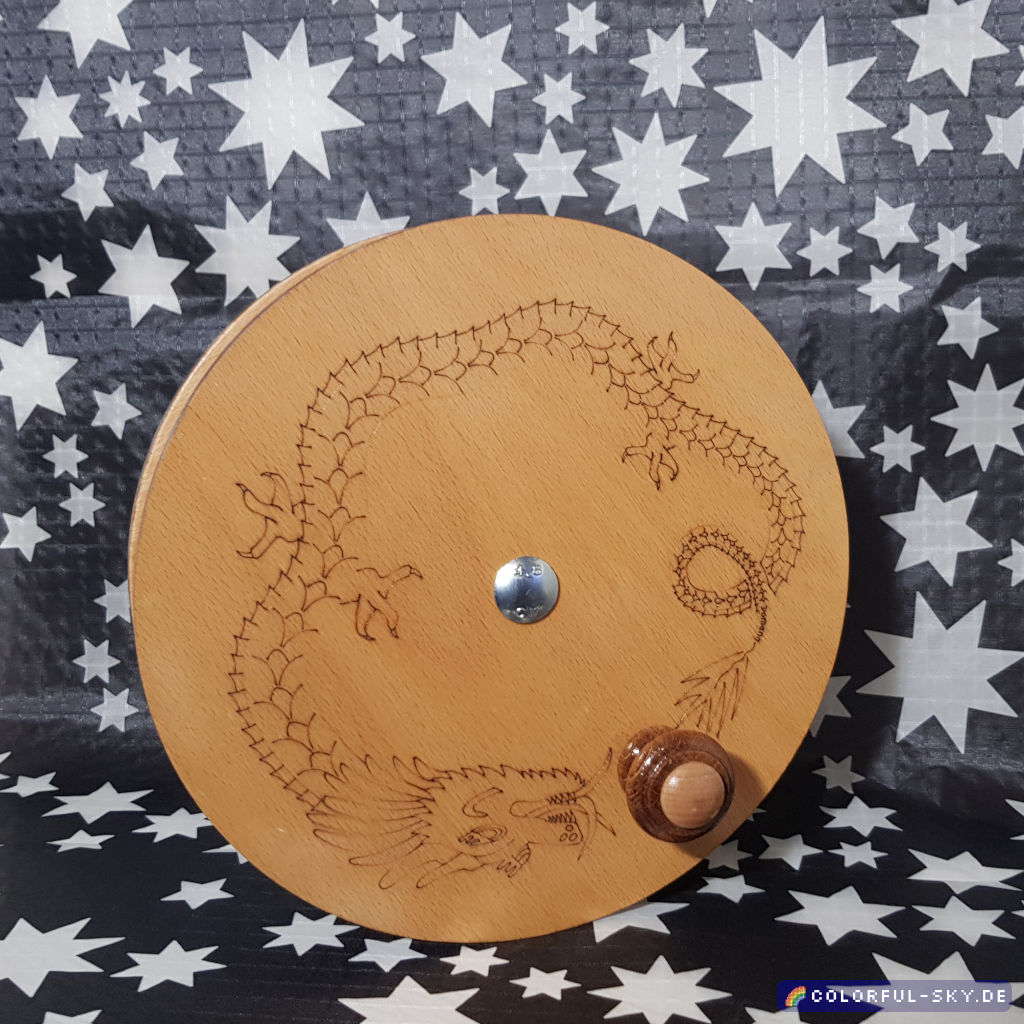

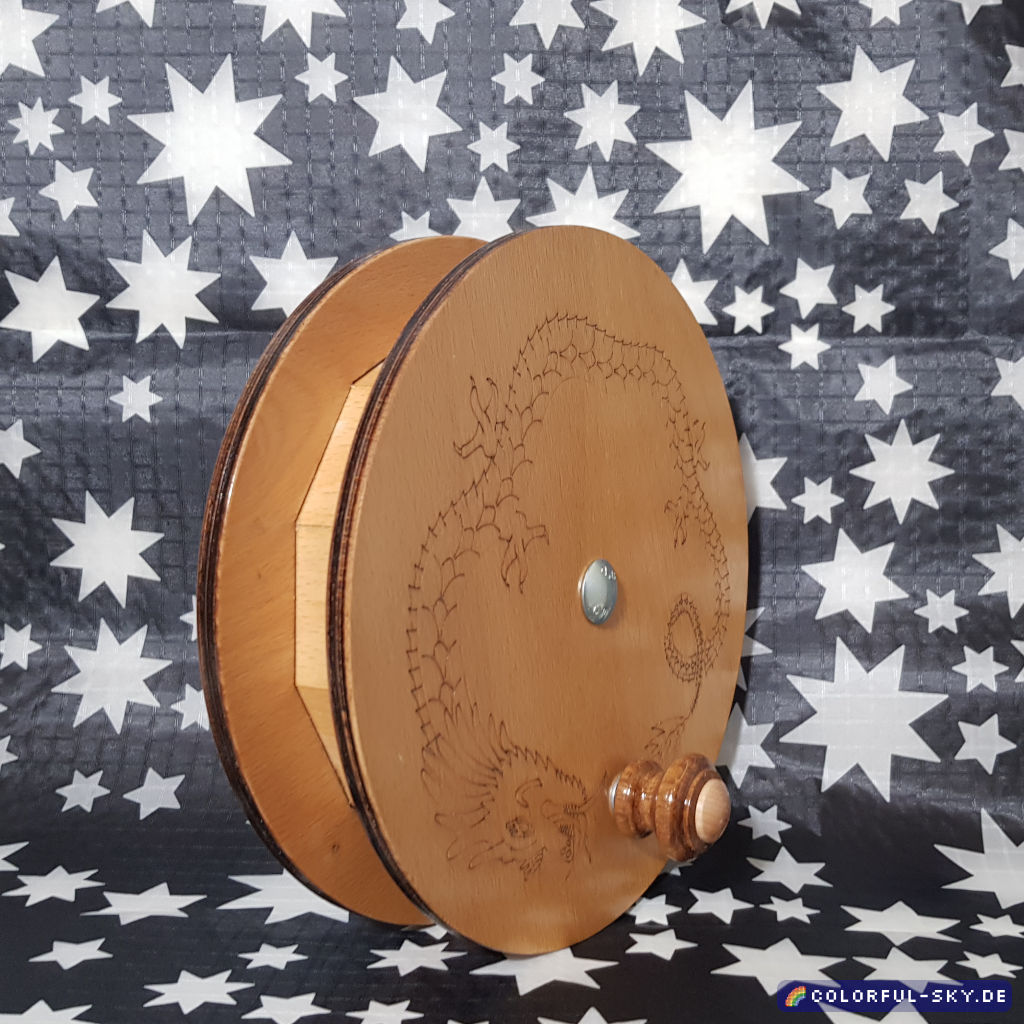

Mir hat - vor ewiger Zeit - @Carsten einen Bausatz für eine Drachenspule gegeben, den er entworfen und gefertigt hat! Ich habe es nach ewigen Zeiten und mit schlechtem Gewissen endlich geschafft, die Spule zusammen zu bauen. Holz und sowas, ganz ohne 3D-Drucker und Nähmaschine - total ungewohnt!

Herausgekommen ist eine wunderschöne Spule.

drachenforum.net/wcf/attachment/30962/ drachenforum.net/wcf/attachment/30963/ drachenforum.net/wcf/attachment/30964/

Jetzt muss ich ich mich nur noch…

Tiggr

17. November 2019

Da siehst du wie es eigentlich gedacht war.

Grüße Carsten

Hallo Uli,

die Halbkugel gehört eigentlich auf den Griff.

Hast du da was anderes drauf geklebt?

Grüße Carsten

Der Starflake spannt sich jetzt richtig schön auf.

Sieht sehr gut aus!

Grüße Carsten

Hallo Guntram,

Danke für die zeitnahe Info!

Das sind ja gute Nachrichten.

Gibt es denn neue Regelungen bezüglich dem "Windwagen" (Buggy), braucht der jetzt ne Bremse oder andere neu Spezifikationen?

Gruß Carsten

Gerhard verbaut da eine andere Gaze mit runden Löchern, die ist nicht so anfällig glaube ich.
