    Zitat von Mark O2

    DAT KLEINE SCHANTALLE TO GO CODE ZERO

    Also kein S dahinter? Somit die etwas leichtere Ausführung?

    Bisher geschrottet: Leitkanten: 91, UQS 22, OQS 6, Kiel 19, Segel 6, Waage 10, Leinen 27, MK 4
    Verkaufe: Cubitron 150 CZ/Mylar, Cubitron 130, Hellwing Chibi, Wolkenstürmer Belusa, Blitz, Fisch, Spy 360 UL, Fusion 450, Goraz 210, S-Kite XS 6 mm, Neurozil 180, Reflex 300
    Meine häufigsten Kites
    Long Duong: 38, Popeye: 23, Schantallen 16, Korvokites: 15

    :whistling: Da haben wohl einige mehr oder weniger zeitgleich gepostet...

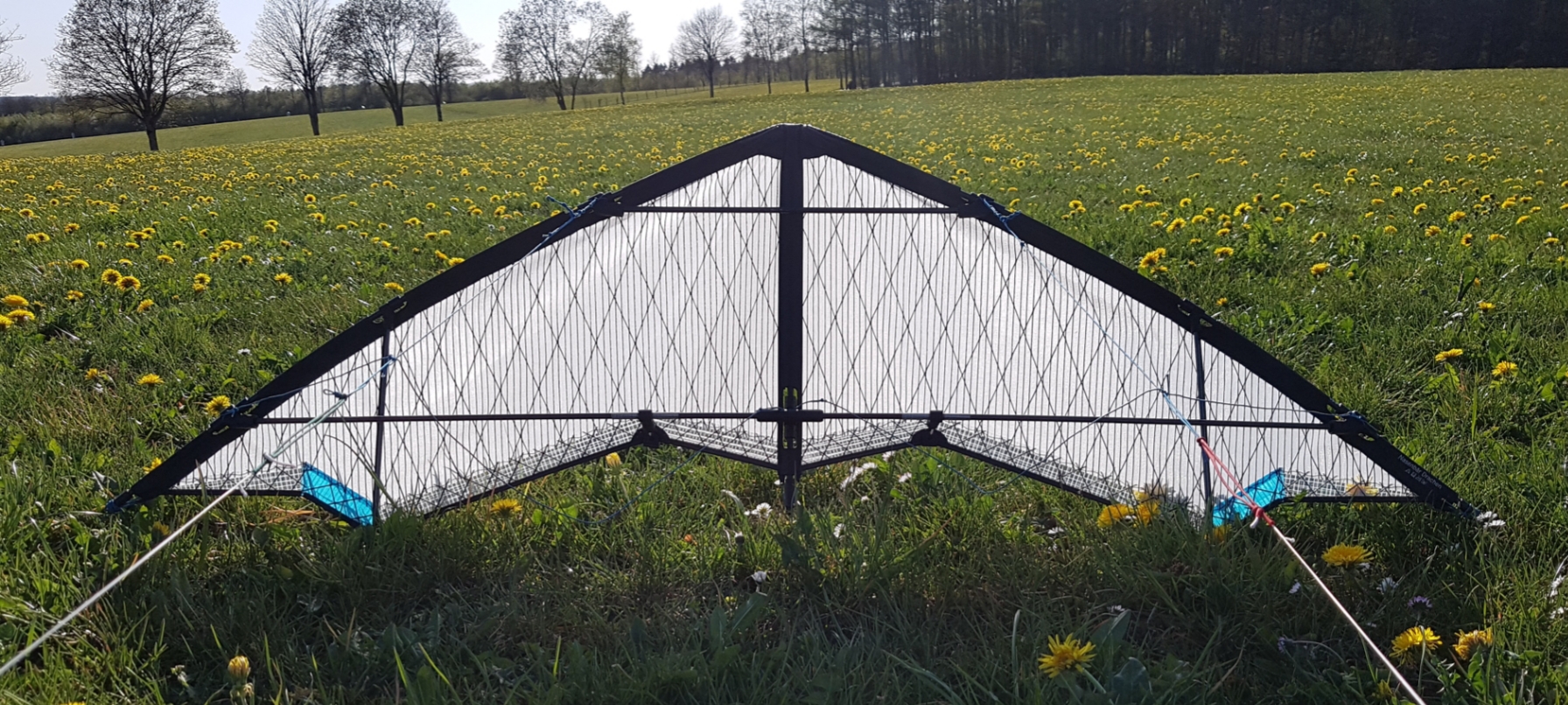

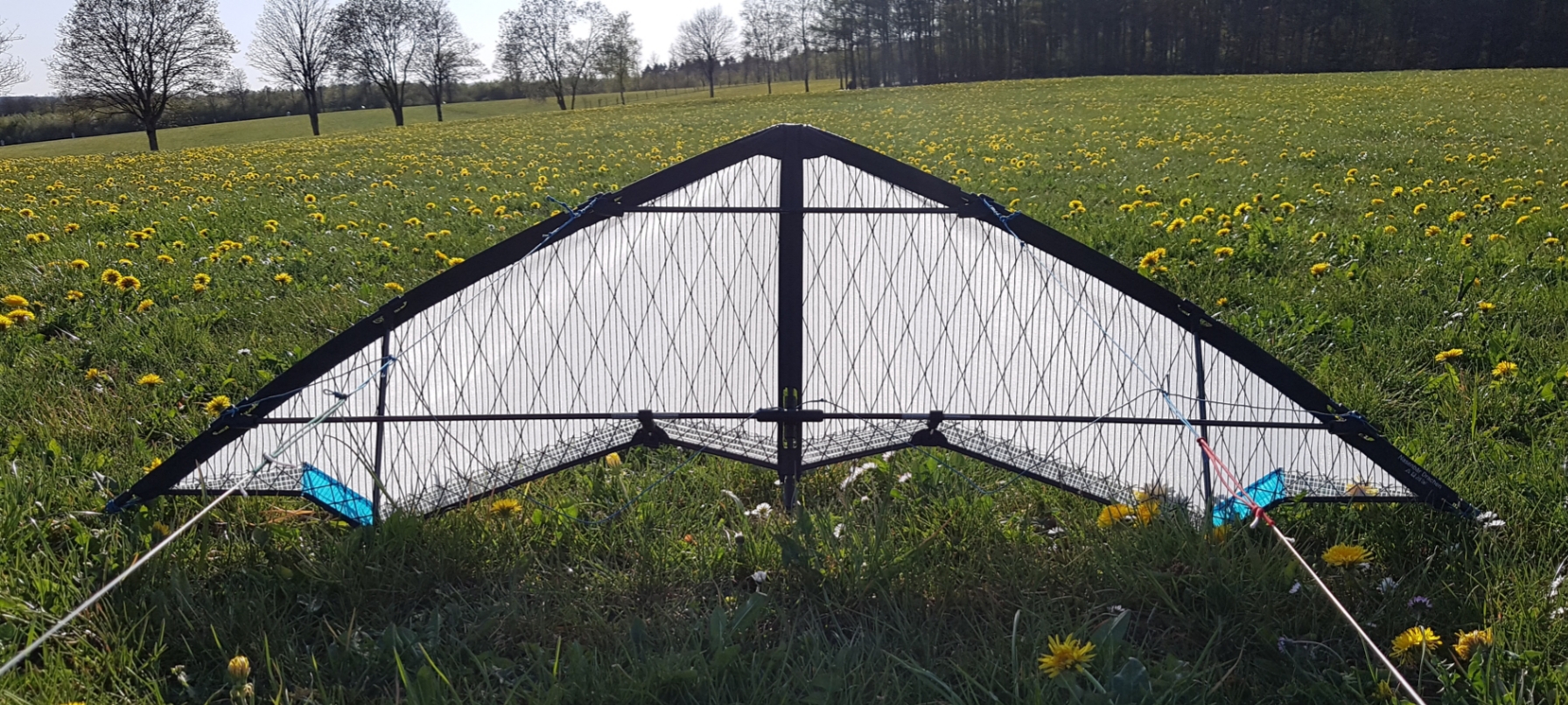

    Ich habe noch ein paar frische Bilder von heute von Dat riesige Schantalle (Spannweite 350 cm), mit der ich einen schönen Workout bei mittleren 3 Bft hatte.






    ..........





    ..........



    Bisher geschrottet: Leitkanten: 91, UQS 22, OQS 6, Kiel 19, Segel 6, Waage 10, Leinen 27, MK 4
    Verkaufe: Cubitron 150 CZ/Mylar, Cubitron 130, Hellwing Chibi, Wolkenstürmer Belusa, Blitz, Fisch, Spy 360 UL, Fusion 450, Goraz 210, S-Kite XS 6 mm, Neurozil 180, Reflex 300
    Meine häufigsten Kites
    Long Duong: 38, Popeye: 23, Schantallen 16, Korvokites: 15

    auch bei mir kam gestern nach „langer“
    Wartezeit mein dritter Kite von Jörg... neben meiner DLHS und DGLS jetzt was für richtig Wind ;)
    Dat Kleine Schantalle To Go Code Zero Strong
    Bin mega begeistert wie immer... Danke Jörg...
    Die passt auch schön in Koffer sollte es mal wieder in Urlaub gehen...


    Bin schon auf den Erstflug gespannt... leider bisher kein Wind


    BG und Danke Jörg für die tolle Arbeit

    Zitat von Opa82

    leider bisher kein Wind

    Du wirst Dich wundern, wie gut der Vogel etwas flacher gestellt an DC35 o.ä. schon bei unteren 3 Bft geht. Der hat einen schier endlosen Windbereich.

    Bisher geschrottet: Leitkanten: 91, UQS 22, OQS 6, Kiel 19, Segel 6, Waage 10, Leinen 27, MK 4
    Verkaufe: Cubitron 150 CZ/Mylar, Cubitron 130, Hellwing Chibi, Wolkenstürmer Belusa, Blitz, Fisch, Spy 360 UL, Fusion 450, Goraz 210, S-Kite XS 6 mm, Neurozil 180, Reflex 300
    Meine häufigsten Kites
    Long Duong: 38, Popeye: 23, Schantallen 16, Korvokites: 15

    Hallo Schantalle-Fans,
    könnte mir jemand vielleicht helfen und mir genaue Maße der 100er Schantalle und DKS nennen:


    -Mitte Verbinder-Positionen OQS und UQS von der Ecke der LK gemessen
    -Waage-Maße (Netto-Länge) und Länge der Stand-Offs der DKS


    Bei mir sind die Verbinder bei der 100er auf 27,5cm und 82,5cm, bei der DKS bei 20,8cm und 67,5cm, die Stand-Offs der DKS habe ich mit 8cm.


    Ich habe beide nach dem Bauplan gebaut, allerdings die Schablonen hochgerechnet und zweifle nun stark an meine Maßen. Ich finde sie beide zu stramm gestreckt, obwohl ich noch Puffer mit Stopper nach oben gelassen habe, so dass sie nicht gut starten und lange nicht so schnell fliegen, wie ich das von anderen Schantallen gesehen habe. Meine DKS ist sogar recht empfindlich auf wechselnden Wind, so dass sie ab und an bei Loops abschmiert.
    Habe ich vielleicht auch die Whisker zu stramm abgespannt? Die sollen ja, stramm aber nicht brutal gespannt werden.
    Im voraus besten Dank!

    Hm ... in der Bauanleitung sind doch alle Maße für die 100er drin ?!?
    Und wenn Du Dir eine 82.5er baust, dann nimmst Du einfach alle Maße mit 0,825 mal.
    Das entspricht zwar nur ungefähr den Maßen einer von mir gebauten DKS, aber für ein
    flugfähiges Modell sollte das reichen.


    Gruß, Jörg

    www.nasenbaer-drachen.de
    Schantallen, Mändys, FMA216, Power- und Speedgrips, Leinensets, Köcher, Baumaterial und vieles mehr !!!

    NEU: Protec 25daN Leinensets in Wunschlänge ~~~ NEU: Flotter Maximilian Alexander 132

    Moin !
    Da ich grad die Std. 100er zur Hand habe, hier mal meine Maße:
    Ich denke, Du hast von der Nase aus gemessen, ist nicht immer so genau:
    Also rechne einfach mal um:
    Maße von Ende de Leitkantentasche gemessen: Mitte Verbinder UQS= 16cm
    Whisker = 40cm, OQS = 71,6cm
    Waage:
    Schenkel OQS am 5.Knoten = 66cm
    UQS = 67cm, und MK= 70,5cm


    Wenn ich grob umrechne, hab ich OQS mitte Verbinder von Nase gemessen schon 25,5cm und UQS 80,5 cm. Sind also bestimmt schon mal 2cm Unterschied zu deiner!


    DKS muss ich mal auspacken und schauen.
    Folgt dann noch ! :)

    Gruß, vom Michel !


    nasenbär-drachen: DKS, DS, DHS, DKSTGCZ, DLÜS, dat lütte Mändy, dat Halbwüchsige Schantalle;
    Fynnsa: Blizzard Fullmylar MINI, Avalanche 114UL u.125 UL, Avalanche Race;

    fred99: Curve 138


    Eigenbau: 3.14s;
    Berserk 240UL, 220 upcycled, 200, 180, 160, 140, 120, 120 upcycled ;
    Virage 155, 125; Jackdaw 1.3, Quoth; Blizzard 115UL; Mantikor 145; dat heranwachsende Mändy; Avalanche 70 Upcycled


    Eigenkonstruktion: Viking 140 , 170 CZ , 210 UL, 195, 170 Floki-camelflash

    Vielen Dank Euch beiden schon einmal, ausdrücklich auch dem Erschaffer Jörg!!!


    Ich habe nun schon einmal an der Standard Schantalle umgebaut!
    Die OQS bekomme ich kaum auf 26cm von der Ecke der oberen LK. Die UQS hatte ich ohne Stopper bei 81cm!
    Damit ist aber mit den 9cm Standoffs starke Spannung in den unteren QS, die verlaufen pille-gerade durch das MK, biegen sich aber ca. 1cm nach vorne!?


    Das Segel ist nun aber auch oben entlang der LK eher straff, was ja gar nicht laut Erschaffer so sein soll, oder muss sich die Dame erst noch einfliegen?
    @Jörg,
    Du glaubst doch nicht, dass ich mich nach all den Lobliedern und tollen Flugberichten mit einer "flugfähigen" Schantalle zufrieden geben würde!!!

    Also ... auf den UQS darf schon nach dem Aufspannen der Standoffs schön Power drauf sein.
    Die OQS muss man hingegen entspannt einsetzen können.
    Entspannt heißt ohne viel Kraftaufwand.
    Sie darf natürlich auch nicht zu kurz sein ... sondern halt richtig lang sein.
    Sagen wir mal ... sie muss satt drin sitzen, ohne sich zu biegen - eher mit etwas Luft, als mit zu viel Power.


    Support für die 82.5er darfst Du Dir von mir eher nicht erhoffen.
    Es gibt ja einen Grund, warum ich die als Bauplan nicht veröffentlicht habe.
    Dass sich Erbauer den Plan selber skalieren kann und will ich auch nicht verhindern,
    aber dann muss man auch schon einmal selber etwas tüffteln.
    Sagen wir es mal so ... Eigenbau-DKS waren nicht im Sine des Erfinders ... aber vielleicht bekommst
    Du ja von anderen DKS-Besitzern den passenden Support.



    Gruß, Jörg

    www.nasenbaer-drachen.de
    Schantallen, Mändys, FMA216, Power- und Speedgrips, Leinensets, Köcher, Baumaterial und vieles mehr !!!

    NEU: Protec 25daN Leinensets in Wunschlänge ~~~ NEU: Flotter Maximilian Alexander 132

    Zitat von Hornet1

    Vielen Dank Euch beiden schon einmal, ausdrücklich auch dem Erschaffer Jörg!!!


    Ich habe nun schon einmal an der Standard Schantalle umgebaut!
    Die OQS bekomme ich kaum auf 26cm von der Ecke der oberen LK. Die UQS hatte ich ohne Stopper bei 81cm.

    Moin !
    Wenn deine Ausschnitte der OQS stimmen, sollten sie ca. mittig bei 26 cm, von der Nase gemessen, liegen. Die Länge der OQS ist 49,5 ; war aber mal auf 49,8 im original.
    Länge der UQS =71 cm


    Dann viel Spaß beim Tüffteln ! :thumbsup:

    Gruß, vom Michel !


    nasenbär-drachen: DKS, DS, DHS, DKSTGCZ, DLÜS, dat lütte Mändy, dat Halbwüchsige Schantalle;
    Fynnsa: Blizzard Fullmylar MINI, Avalanche 114UL u.125 UL, Avalanche Race;

    fred99: Curve 138


    Eigenbau: 3.14s;
    Berserk 240UL, 220 upcycled, 200, 180, 160, 140, 120, 120 upcycled ;
    Virage 155, 125; Jackdaw 1.3, Quoth; Blizzard 115UL; Mantikor 145; dat heranwachsende Mändy; Avalanche 70 Upcycled


    Eigenkonstruktion: Viking 140 , 170 CZ , 210 UL, 195, 170 Floki-camelflash

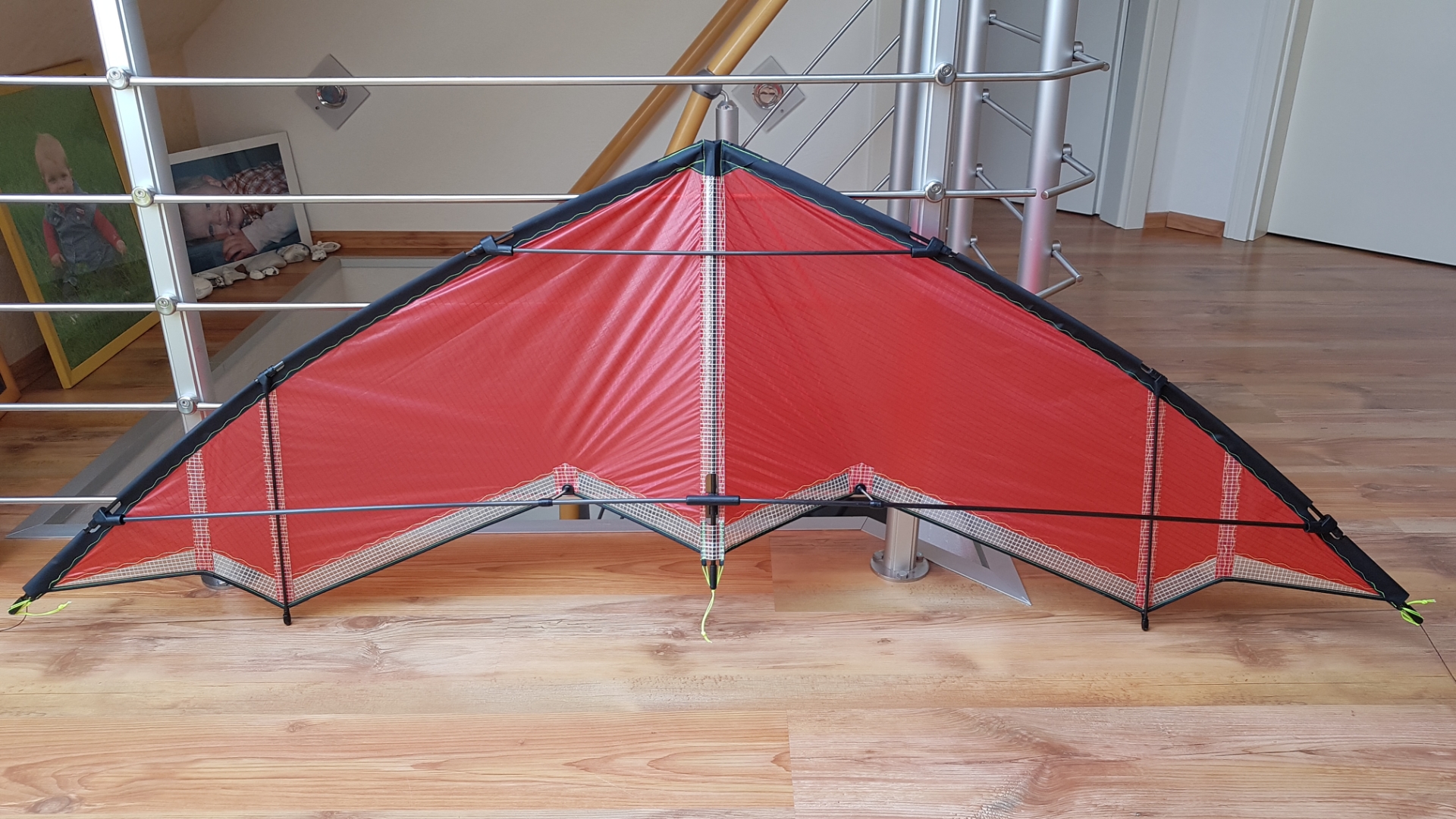

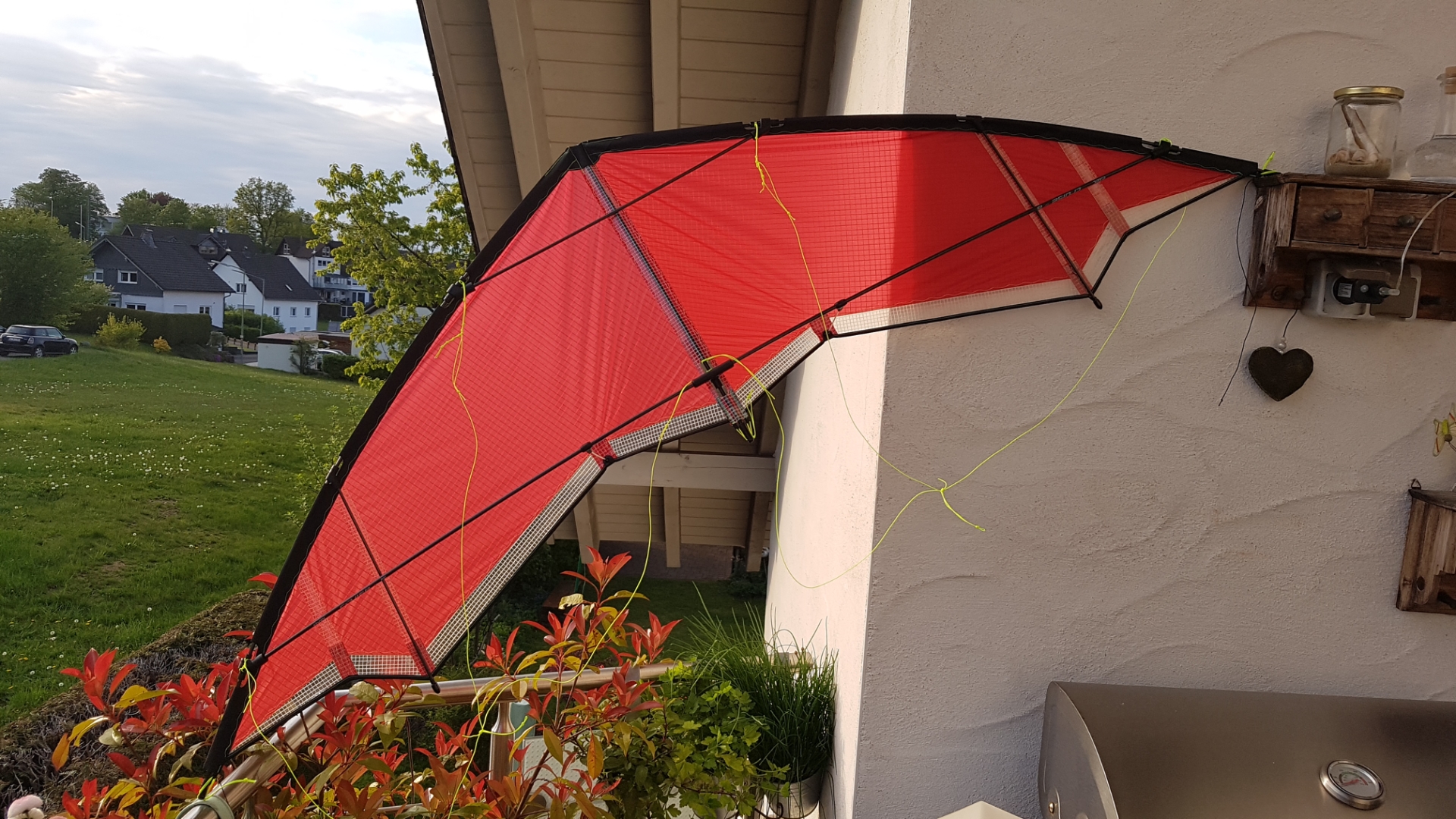

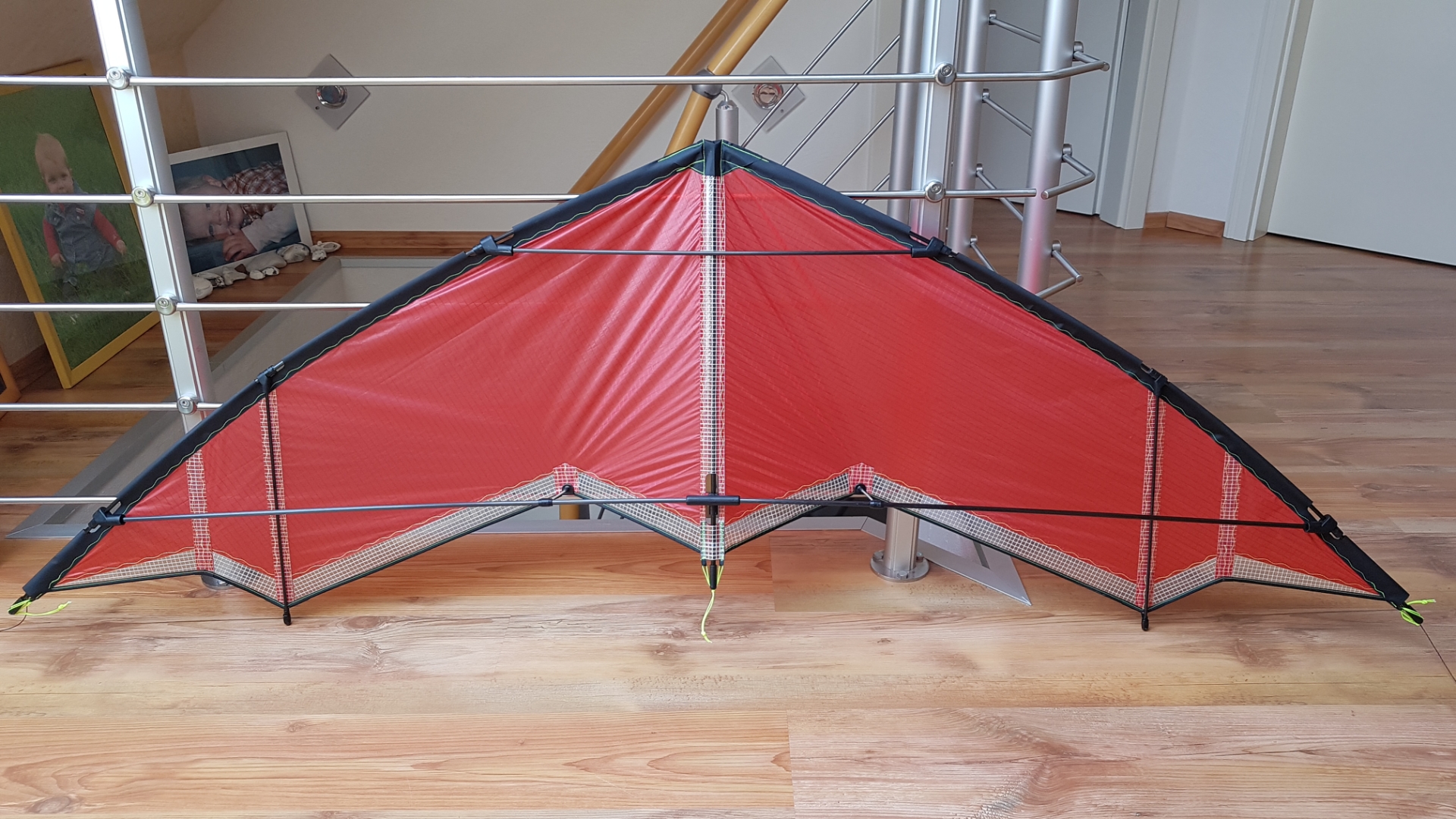

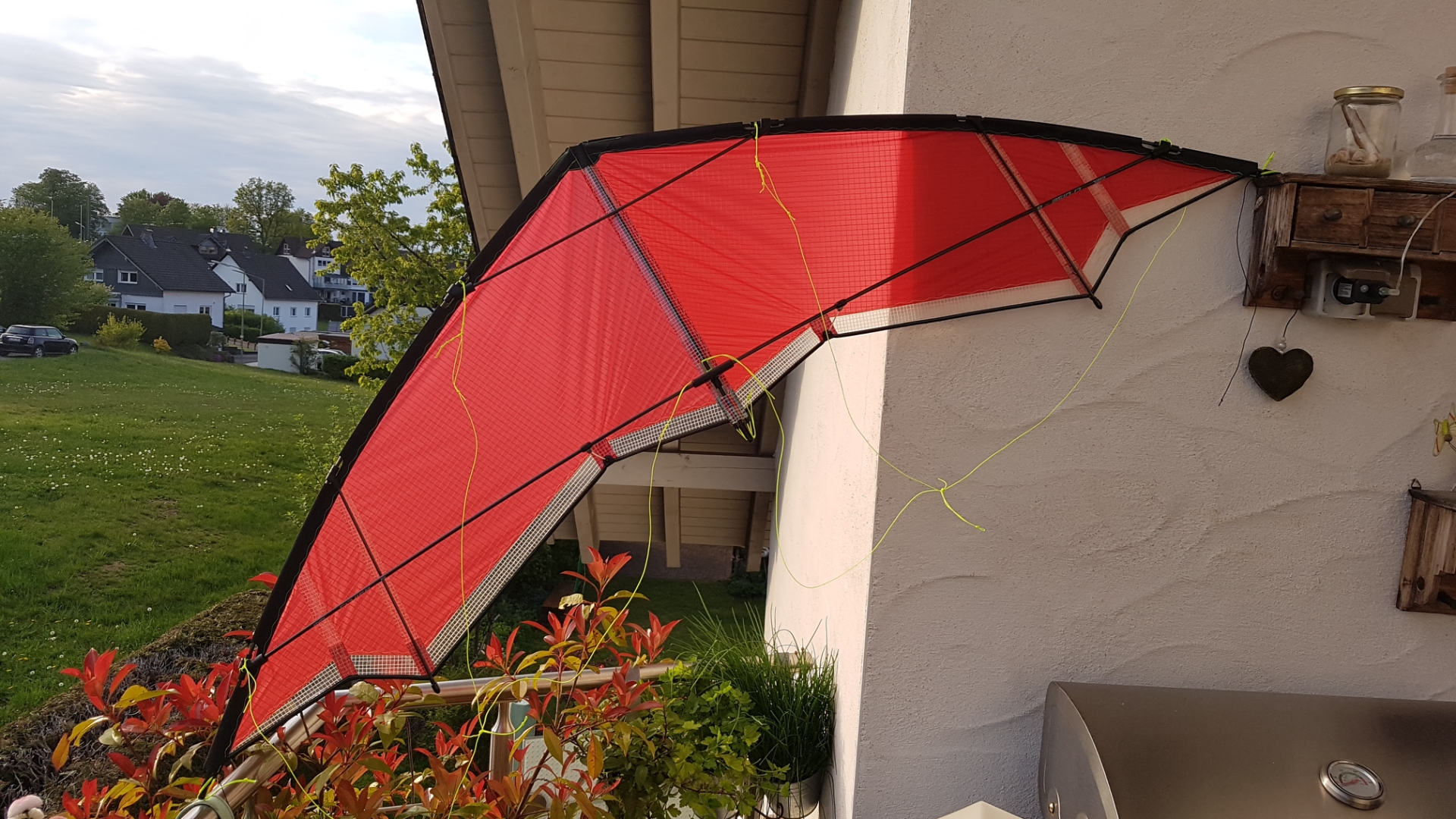

    Schon umgebaut!!!
    Dass die OQS nicht mehr 49,8cm ist habe ich wohl überlesen?!


    @Jörg,
    alles gut! Ich wollte auch keineswegs anmaßend sein!!!


    Vielen Dank noch einmal!!!

    Zitat von Hornet1

    Schon umgebaut!!!
    Dass die OQS nicht mehr 49,8cm ist habe ich wohl überlesen?!

    Moin !
    Immerhin 3mm ;) :D :D


    Meine Lady fliegt super !

    Gruß, vom Michel !


    nasenbär-drachen: DKS, DS, DHS, DKSTGCZ, DLÜS, dat lütte Mändy, dat Halbwüchsige Schantalle;
    Fynnsa: Blizzard Fullmylar MINI, Avalanche 114UL u.125 UL, Avalanche Race;

    fred99: Curve 138


    Eigenbau: 3.14s;
    Berserk 240UL, 220 upcycled, 200, 180, 160, 140, 120, 120 upcycled ;
    Virage 155, 125; Jackdaw 1.3, Quoth; Blizzard 115UL; Mantikor 145; dat heranwachsende Mändy; Avalanche 70 Upcycled


    Eigenkonstruktion: Viking 140 , 170 CZ , 210 UL, 195, 170 Floki-camelflash

    Gruß, vom Michel !


    nasenbär-drachen: DKS, DS, DHS, DKSTGCZ, DLÜS, dat lütte Mändy, dat Halbwüchsige Schantalle;
    Fynnsa: Blizzard Fullmylar MINI, Avalanche 114UL u.125 UL, Avalanche Race;

    fred99: Curve 138


    Eigenbau: 3.14s;
    Berserk 240UL, 220 upcycled, 200, 180, 160, 140, 120, 120 upcycled ;
    Virage 155, 125; Jackdaw 1.3, Quoth; Blizzard 115UL; Mantikor 145; dat heranwachsende Mändy; Avalanche 70 Upcycled


    Eigenkonstruktion: Viking 140 , 170 CZ , 210 UL, 195, 170 Floki-camelflash

    Moin !
    Heute DKSTGSCZ an dc 60 geflogen:
    Junge, war ich froh, die genommen zu haben!
    Teilweise ging das los wie ne Rakete !
    Sehr unbestänsiger Wind, aber echt gut zu führen die Kleine! :thumbsup:

    Toller Kite, auch für's Sauerland! :D :thumbup:

    Gruß, vom Michel !


    nasenbär-drachen: DKS, DS, DHS, DKSTGCZ, DLÜS, dat lütte Mändy, dat Halbwüchsige Schantalle;
    Fynnsa: Blizzard Fullmylar MINI, Avalanche 114UL u.125 UL, Avalanche Race;

    fred99: Curve 138


    Eigenbau: 3.14s;
    Berserk 240UL, 220 upcycled, 200, 180, 160, 140, 120, 120 upcycled ;
    Virage 155, 125; Jackdaw 1.3, Quoth; Blizzard 115UL; Mantikor 145; dat heranwachsende Mändy; Avalanche 70 Upcycled


    Eigenkonstruktion: Viking 140 , 170 CZ , 210 UL, 195, 170 Floki-camelflash

    Auf die freu ich mich auch Michel :)

    Gruß Steffen

    Matten: Lycos 1.6, Lycos 2.0, Symphony Beach 1.3, Symphony Beach 1.7, Symphony 2.2,
    Stabdrachen: S-Kite 0.6 Spezial, S-Kite 0.9 UL, S-Kite 0.9 semi, S-Kite 1.2, S-Kite 1.5, S-Kite 1.8, S-Kite 7.8, Fusion 140, Fusion 170, 3.14m,
    Einleiner: F-Tail

    Da kannste dich wirklich drauf freuen!
    Die hat nen eingebauten Turbo :D

    Gruß, vom Michel !


    nasenbär-drachen: DKS, DS, DHS, DKSTGCZ, DLÜS, dat lütte Mändy, dat Halbwüchsige Schantalle;
    Fynnsa: Blizzard Fullmylar MINI, Avalanche 114UL u.125 UL, Avalanche Race;

    fred99: Curve 138


    Eigenbau: 3.14s;
    Berserk 240UL, 220 upcycled, 200, 180, 160, 140, 120, 120 upcycled ;
    Virage 155, 125; Jackdaw 1.3, Quoth; Blizzard 115UL; Mantikor 145; dat heranwachsende Mändy; Avalanche 70 Upcycled


    Eigenkonstruktion: Viking 140 , 170 CZ , 210 UL, 195, 170 Floki-camelflash

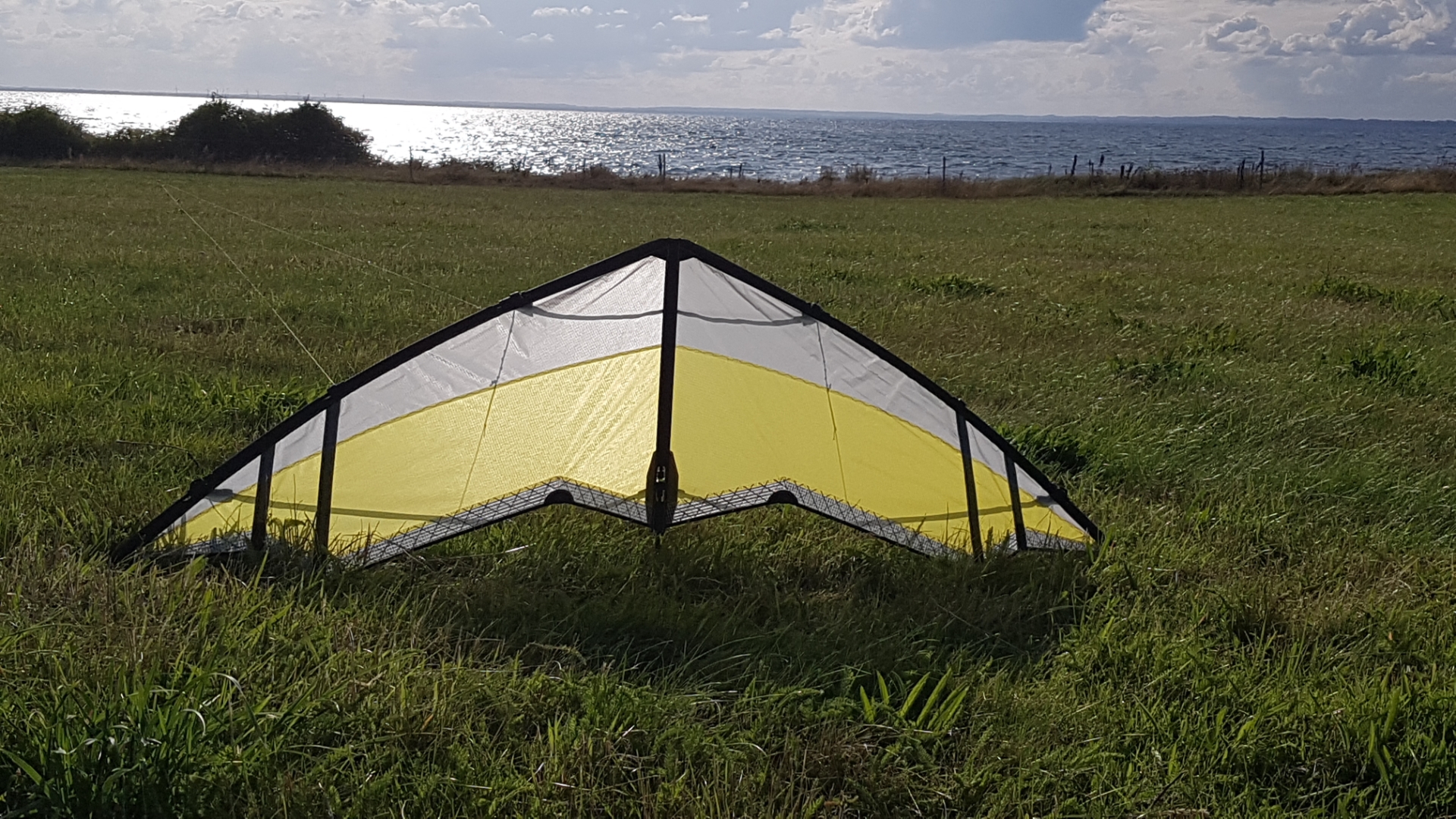

    Hallo liebe Schantallen-Freunde !


    Heute habe ich meine DLS fertig gestellt und freue mich auf den Erstflug dieser Dame ! :FETE:
    Ein fettes Dankeschön an @Nasenbaer0815 , dass ich mit deiner Unterstützung dieses Mädel bauen durfte !
