Vierleiner Quadra Flex - neu konstruiert

Hallo Vierleiner-Gemeinde

Ich mach jetzt mal einen neuen Thread auf, weils vielleicht allgemein interessant ist, wie sich das Quadra Flex-Projekt entwickelt. Ich hatte ja hier RE: Der "Schaut, was ich bauen möchte" Thread den Bau bzw. die Neukonstruktion angekündigt.

Ich geb dem Projekt den Namen 'Quadra Star' weils ja kein originalgetreuer Nachbau wird, sondern die Abwandlung eines 1.5er Revs.

Nur nochmal zur Erinnerung: ich hab ein Foto des Quadra Flex auf den Plan eines 1.5er Revs gelegt...

...und daraus den 'Quadra Star' konstruiert.

Die Vertikalen haben diesselbe Länge wie beim 1.5er Rev. Die Spannweite ist etwas größer. Dadurch läßt sich m.E. eine gute Vergleichbarkeit in den Flugeigenschaften herstellen.

Abweichend vom Quadra Flex erhält meiner eine Ventilierung (Lochreihe) unterhalb der Leitkante - auch das analog zum Rev.

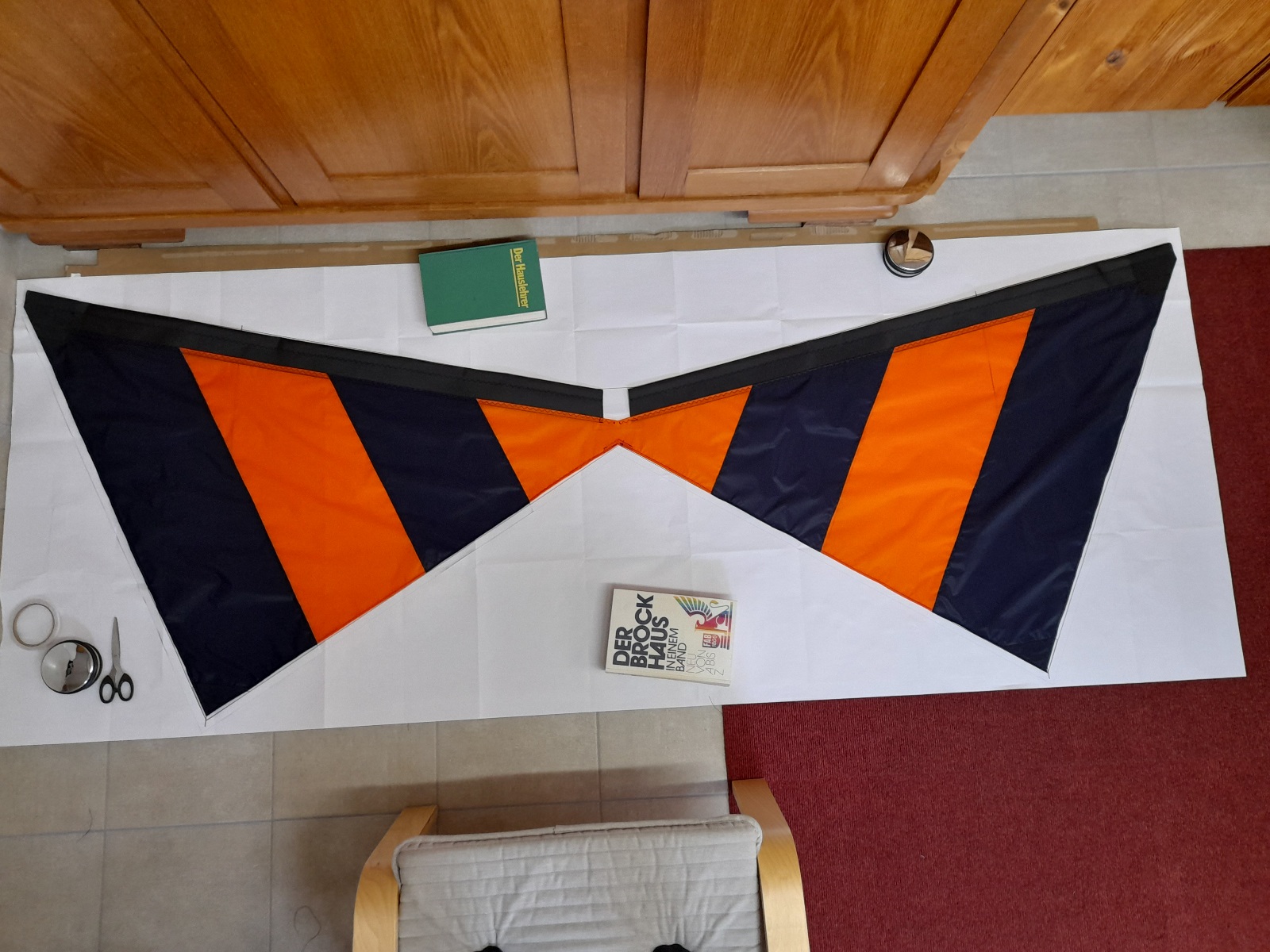

Inzwischen ist das simple Segeldesign vernäht und damit der Startschuss erfolgt. Mal sehen, wie ich vorankomme - ich kann aktuell dran bleiben und freu mich schon drauf das Teil fertig zu stellen.

Viele Grüße

Stephan

Hab ja schon öfter Quatsch gemacht - siehe Cursor-Kite ... RE: Cursor-Kite

Ich werds mal im Hinterkopf behalten - aktuell hab ich einen Pfeilschaft für Innenmuffen da, der könnte als Inlay gut passen.

Da werd ich nach den ersten Flugversuchen sicher viel Erfahrung sammeln...

Ich bau den jetzt auch erstmal aus nicht so teuren Materialien, weil ich nicht weiß, obs nicht doch ein Flop wird. Wenn sich zeigt, dass das Ding Potenzial hat, gibts ein Update, in das dann die Erfahrungen einfließen.

Das dürfen dann aber gerne ein paar Kollegen mitbeurteilen .

Aktuell sind die beiden Leitkantentunnel mit den äußeren Verstärkungen dran gekommen.

Viele Grüße

Stephan

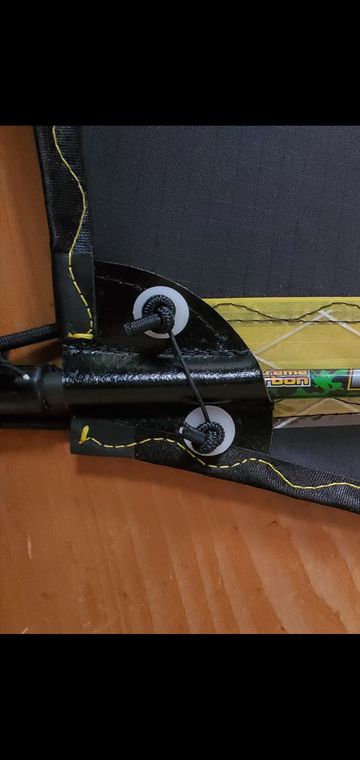

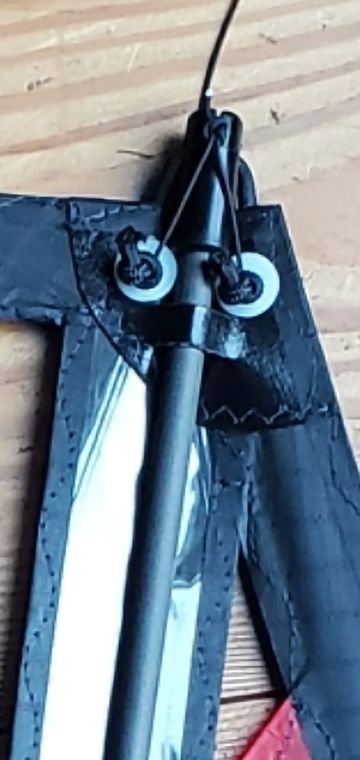

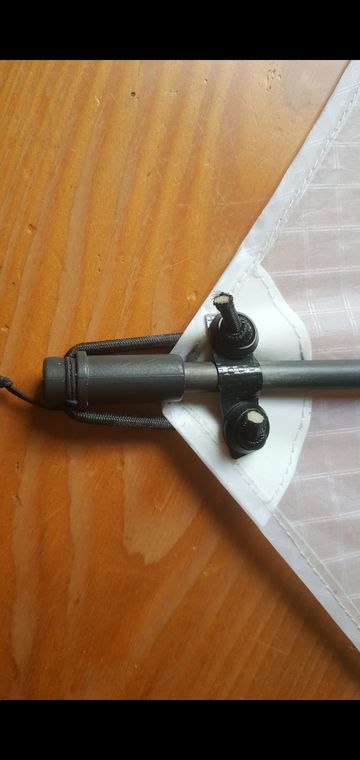

Die Abspannungen an den beiden Enden der Leitkante habe ich - wie bein klassischen Rev - mit Gummis geplant. Ebenso die Abspannung der Vertikalen an der Leitkante.

Ich muss zugeben, dass ich über die Kraftverteilung (auch bzgl. Verstärkung der Vertikalen) nicht nachgedacht habe. Aber das ist so ein Thema bei mir... erst machen, dann nachdenken .

Stabkill du kannst gerne mal Bilder schicken oder posten - wie geschrieben, weiß ich noch nicht, welche Nachbesserungen alle noch nötig sein werden.

Viele Grüße

Stephan

...eilt nicht!

Ich hoffe, ihr seht es mir nach, dass ich 'ein bißchen' stur bin, bei der Umsetzung meiner Projekte. Ich bin trotzdem dankbar für die vielen Tipps und Vorschläge - die ich sicher brauchen kann, wenn ich meine Fehler eingesehen habe

Danke gerard61 - leuchtet ein.

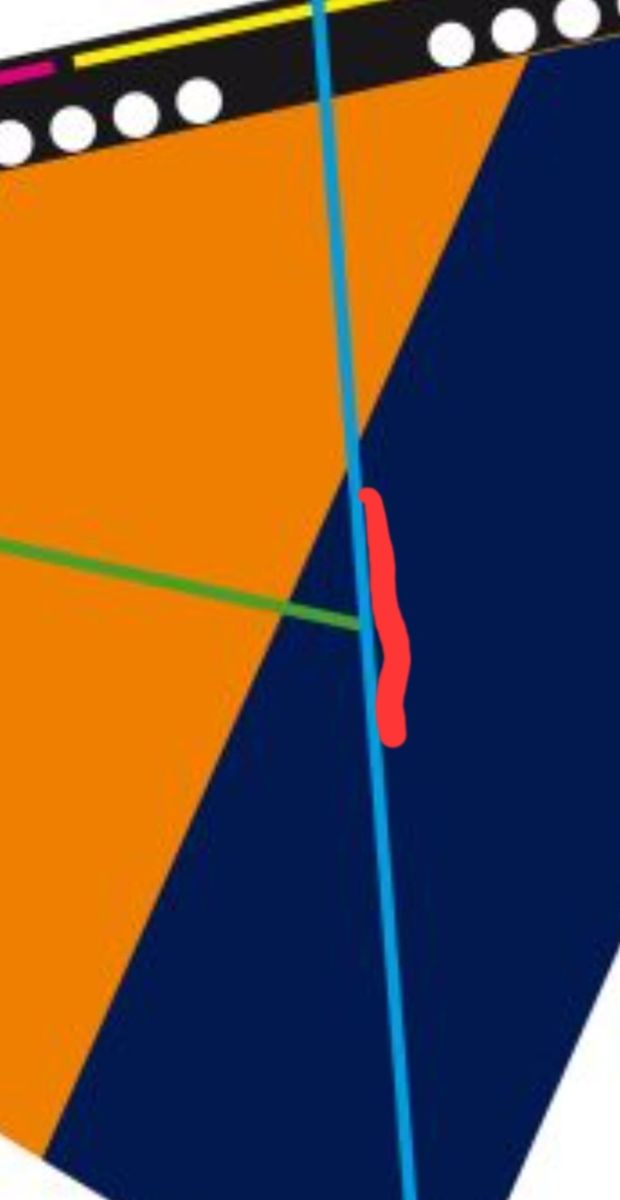

Die Vertikalen kommen wie beim Rev hinter das Segel. Das war wohl auch beim Original Quadra Flex so. Für den Verbinder zu den Stäben, die aus der Leitkante kommen, gibts dann ein 'Loch' im Segel. Die Stäbe aus der Leitkante sind also vor dem Segel. Das Segel kann sich dadurch Ausformen wie beim Rev.

Ich hoffe, das war verständlich.... in Kürze gibts aber auch Bilder mit Stäben. Die Näharbeiten sind fertig

Grüße

Stephan
