3D-Druck im Drachenbau

Hallo Zusammen,

da ich auch bereits ein paar Verbinder gedruckt habe, kann ich ggf. ein wenig zum Thema beitragen.

Ich drucke überwiegend mit TPU (85A Shore) von Extrudr. Vorteil von diesem Material ist, dass es auch UV beständig ist.

Man kann auch durch die Einstellungen im Slicer PRG (z.B. Cura) die Flexibilität vom Verbinder beeinflussen. Mehr Fülldichte und mehr Wandstärke = weniger flexibel. Ich habe bei meiner 0,4er Düse zwei Wandlinien eingestellt und 50-60% Fülldichte. Damit komme ich in den meisten Fällen gut zurecht.

Mein Drucker ist ein günstiger China Drucker, aber mit Direktextruder, was für flexible Filamente besser geeignet ist.

Falls das hier noch nicht erwähnt wurde. TPU muss auf jeden Fall trocken gelagert werden. Ich habe anfänglich ohne Trockenbox gedruckt und die Ergebnisse waren nicht ideal. Das TPU speichert die Luftfeuchtigkeit und beim Druck an der Düse verdampft die Feuchtigkeit dann. Entsprechend schlechte Oberflächen sind die Folge. Ob es Einfluss auf die Festigkeit hat, keine Ahnung.
Ich hab mir aus einer Ikea Box selber eine Trockenbox gebaut. 3 Spulen passen rein. Mit zwei kleinen Säckchen Trocknungsgel komme ich auf ca. 12% Luftfeuchtigkeit innerhalb der Box. Das ist ausreichend für das TPU.

Langzeiterfahrungen bezüglich Haltbarkeit habe ich noch nicht, da ich erst seit ein paar Wochen die Verbinder drucke. Aber ich denke, dass es doch lange haltbar ist.

Ich finde der riesen Vorteil ist, dass ich für jeden Kite ganz individuell meine Verbinder konstruieren und drucken kann.

So dann viel Spaß beim Drucken

Grüße, Stefan

Post gekommen

Danke Stefan für Deine Tipps.
Lass es erst mal eingepackt bis ich dazukomme den Drucker amzuschmeissen

Gruss Tom

P.S. I hab keine grüne Nervennahrung bekommt

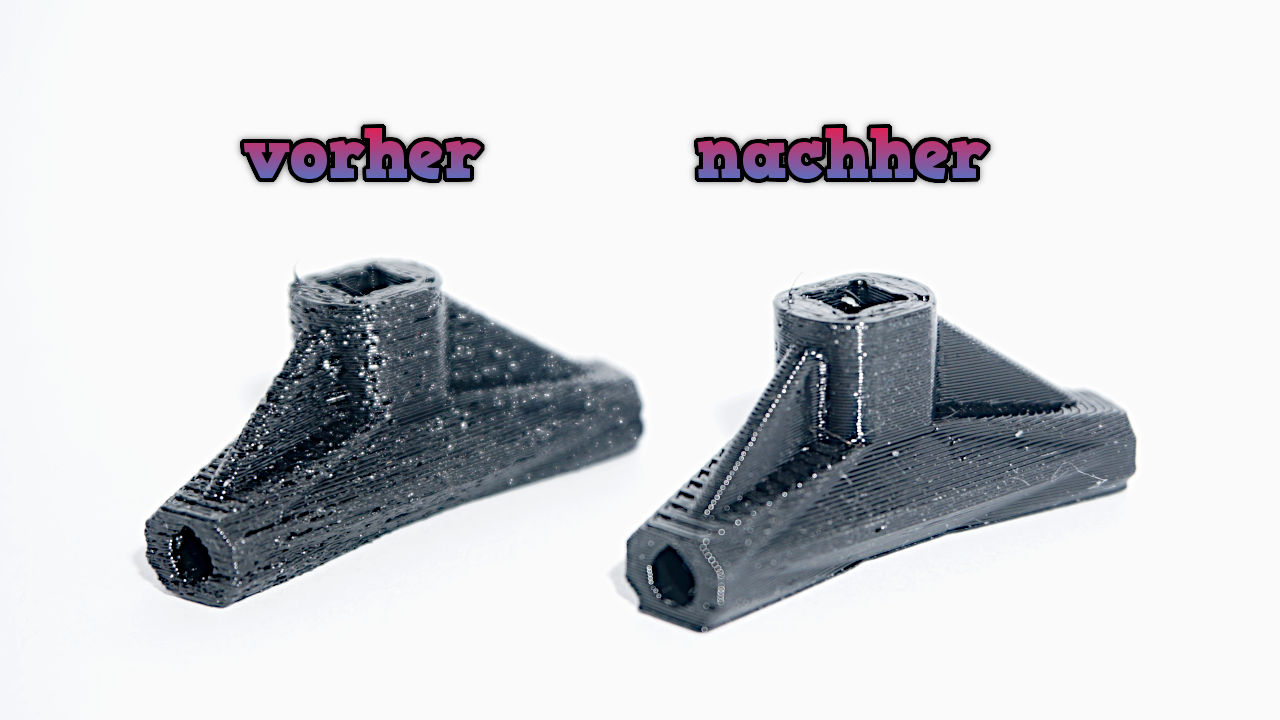

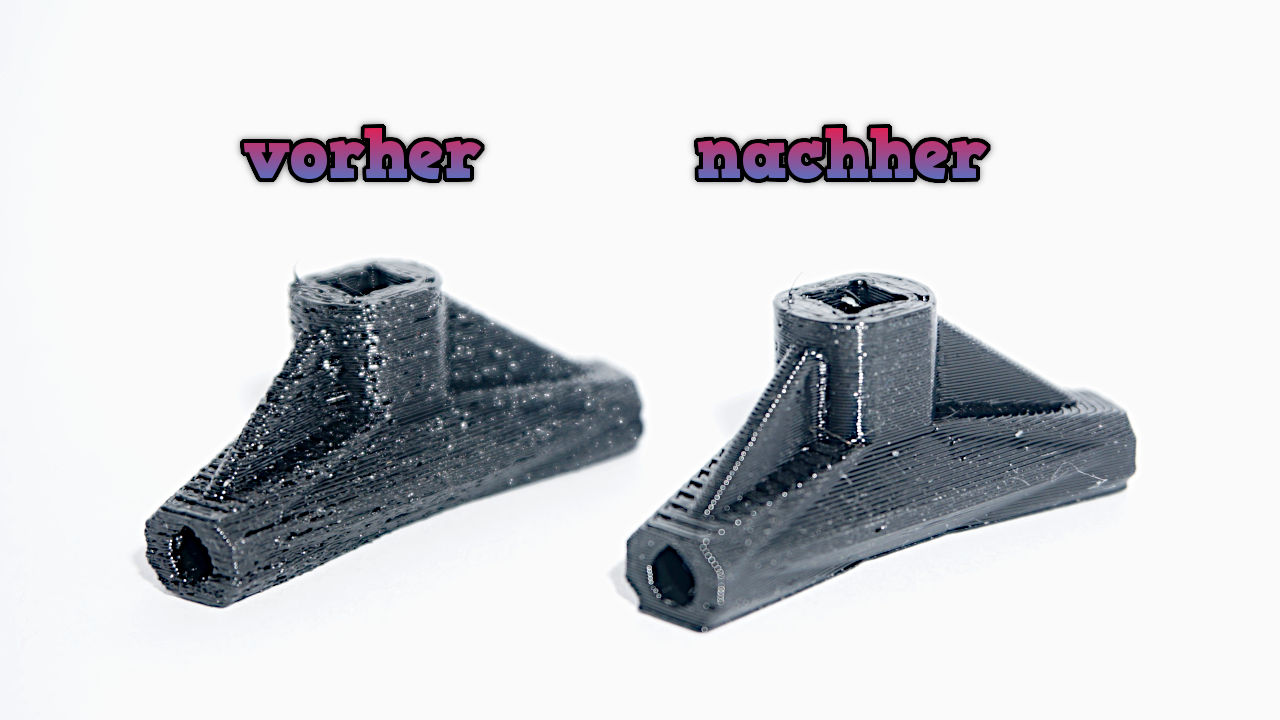

Der Unterschied ist echt bemerkenswert! Die Idee mit dem Backofen hat was
Ich hätte erwartet das da das selbe passiert wie bei Gummibärchen im Auto im Sommer -> Ein große geschmolzener Klumpen.

Wie gut dass im Forum so viel unterschiedliche Leute ihr Wissen besteuern können!

Gruß Carsten

Es gibt auch extra Trockenboxen für das Filament. Alternativ halt Silica Packs in den Beutel und Vakuum Verschweißen.

Zitat von PeterLustich

Wäre es da nicht ratsam das Filament in einer Box oder Tüte zu lagern und Silica-Gel Packs mit rein zu legen?

die Dinger vernichten ja sogar die kleinste Spur von Feuchtigkeit.

Oh das bei Filament auch funktioniert weiß ich natürlich nicht.

Warum denn nicht, steht doch 5 Posts über deinem dabei?

Wer sich so eine Trockenbox selber bauen möchte, kann z.B. auf thingiverse.com
unter dem Suchbegriff Trockenbox einiges finden.
Ich habe die Variante mit der Ikea Box gebaut. Klappt wunderbar.

Grüße, Stefan

So ne Box werde ich mir auf jedenfall bauen.
Kaufen... Die Dinger sind sch....eteuer.
Währe schade um das Material, wenn es einfach so putt geht.

Leider fehlt mir grad die Zeit zum rumexperimentieren

Hallo Tiggr,
von Filament von Filamentworld rate ich dir ab. Es ist oft nicht gleichmäßig dick, Farbe passt auch nicht so. Ich selbst favorisiere 3DK in Berlin & Ruhr3D sind zwar teurerer, aber das Filament ist super.
Ich nutze zwar nur PLA für den Modellbau, für Drachen habe ich noch nichts benötigt.

Gruß
Uwe

Hallo,
sry. Habe hier zwei Namensgleiche Unternehmen vertauscht. Filamentworld ist in dem Fall der bessere.

Nochmals Sry

Uwe

Servus,

das klingt alles sehr spannend, was ihr da macht. Aber ich als völlig Unbedarfter in Sachen 3D Druck habe da mal ne Frage.

Wenn das Filament so empfindlich auf die Luftfeuchtigkeit reagiert, was macht dann der fertige Verbinder? kann ich den bei Regen oder im Nebel nicht mehr fliegen oder ändert sich das Verhalten des materials nach dem Schmelzen durch den Drucker?

Wäre mal interessant das von euch erfahrenen Druckern zu hören.

Danke und Gruß
der Indianer

Ich komme aus dem Kunststoffspritzguss - es hat gute Gründe warum es Trockeneinrichtungen gibt die preismässig an Spritzgussmaschinen rankommen.
mit der Restfeuchte steht und fällt jegliche Qualität bei der Verabreitung von Thermoplasten.
Beide Verfahren plastifizieren, wenn auch das hier besprochene FDM Verfahren mehr "pastös" bleibt, oder vergleichsweise nur anwärmt.
Silika Kissen sind Notbehelfe. Qualität geht nur mit richtiger Trocknung, also trockene Wärme über Zeit.
Energieeffizienz geht anders, das muss klar sein, das liegt in der Natur der thermoplastischen Formung so oder so.

p.s.: es geht weniger um Eigenschaften bei Nebel oder Regen, mal ausgenommen man würde Polyamid oder ähnlich massiv wasseraufnehmend aufnehmende Kunsttoffe nutzen - bei der Verarbeitung allerdings richten bereits geringe Restfeuchten im Material unangenehme Effekte an.

d'accord - sofern kein Material verwendet wird dass Feuchtigkeit molekular einlagert, das bekommste nicht anders raus.
man muss auch klar unterscheiden Hausgebrauch oder was andres... wenn man ein Teil einfach nur braucht macht man auch mal bedeutende Abstriche
