Havlicek-Delta

Zitat von MasterOfDisaster

Moin zusammen,

bin am Bau eines Havlicek interessiert und habe zu der Maßskizze eine Frage: unten an der Schleppkante sind die Höhenmaße des Kurvenverlauf bemaßt. Es fehlt aber meiner Meinung nach der Abstand der Rasterung und die Bemaßung eines Anfangspunktes des Rasters. Gefühlt würde ich sagen die Rasterung beträgt 50 mm und ist alle 100 mm mit einem Höhenmaß versehen. Könnte das so sein?

Beste Grüße,

Michael

Alles anzeigen

Ja, die Bemaßung wurde offenbar von "außen" begonnen, Höhenmaße sind für die Positionen bei 10,20,30, ... 160 cm angegeben.

Moin,

vielen Dank, dann werde ich mich da mal rantasten

Grüße,

Michael

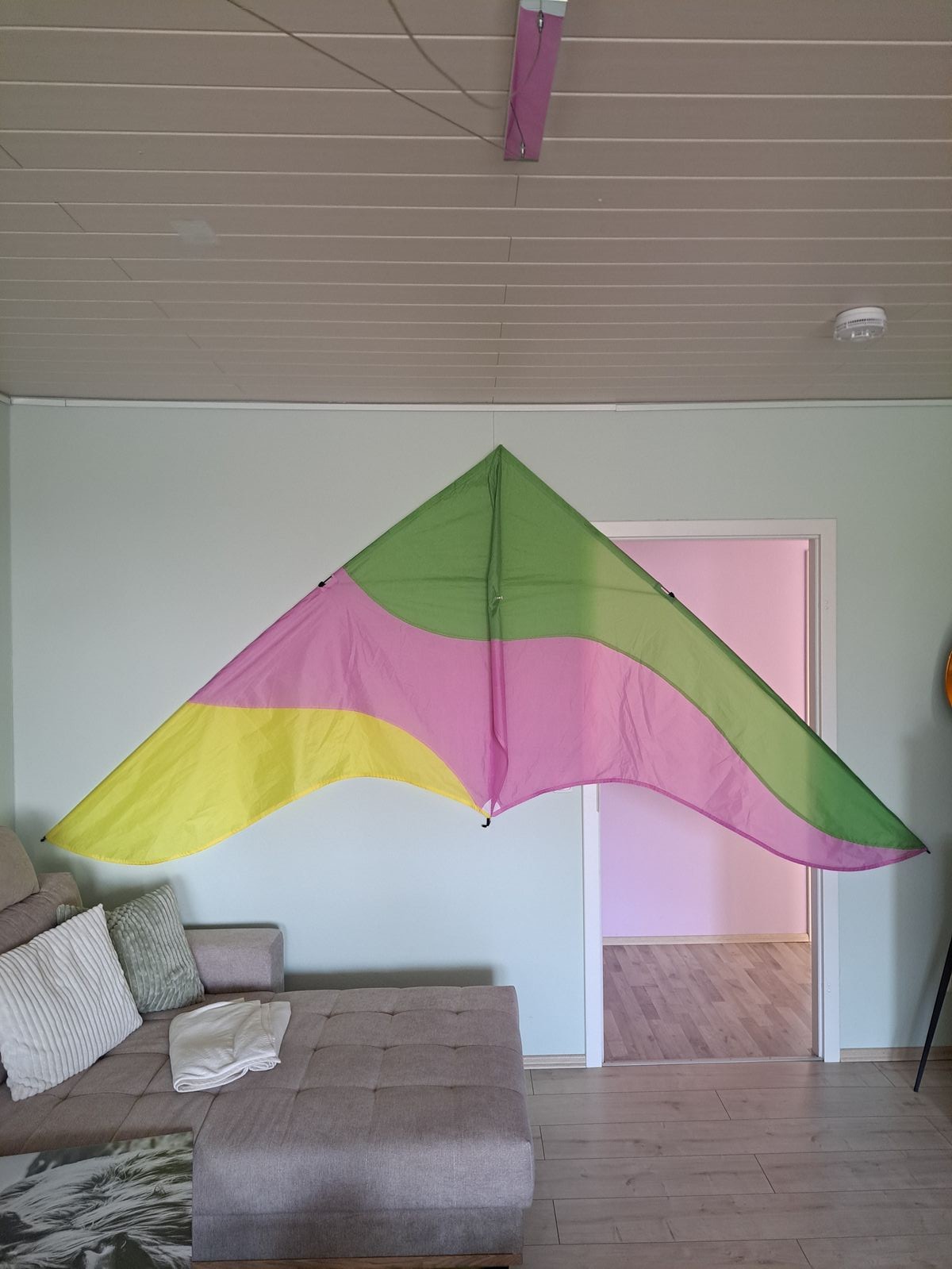

Model Frühling mein neuer Havlicek. Die anderen Jahreszeiten werden folgen.
