Alles anzeigenGuten Abend Leute
Ich möchte Kites und 3D-Druck gerne mehr zusammen bringen.

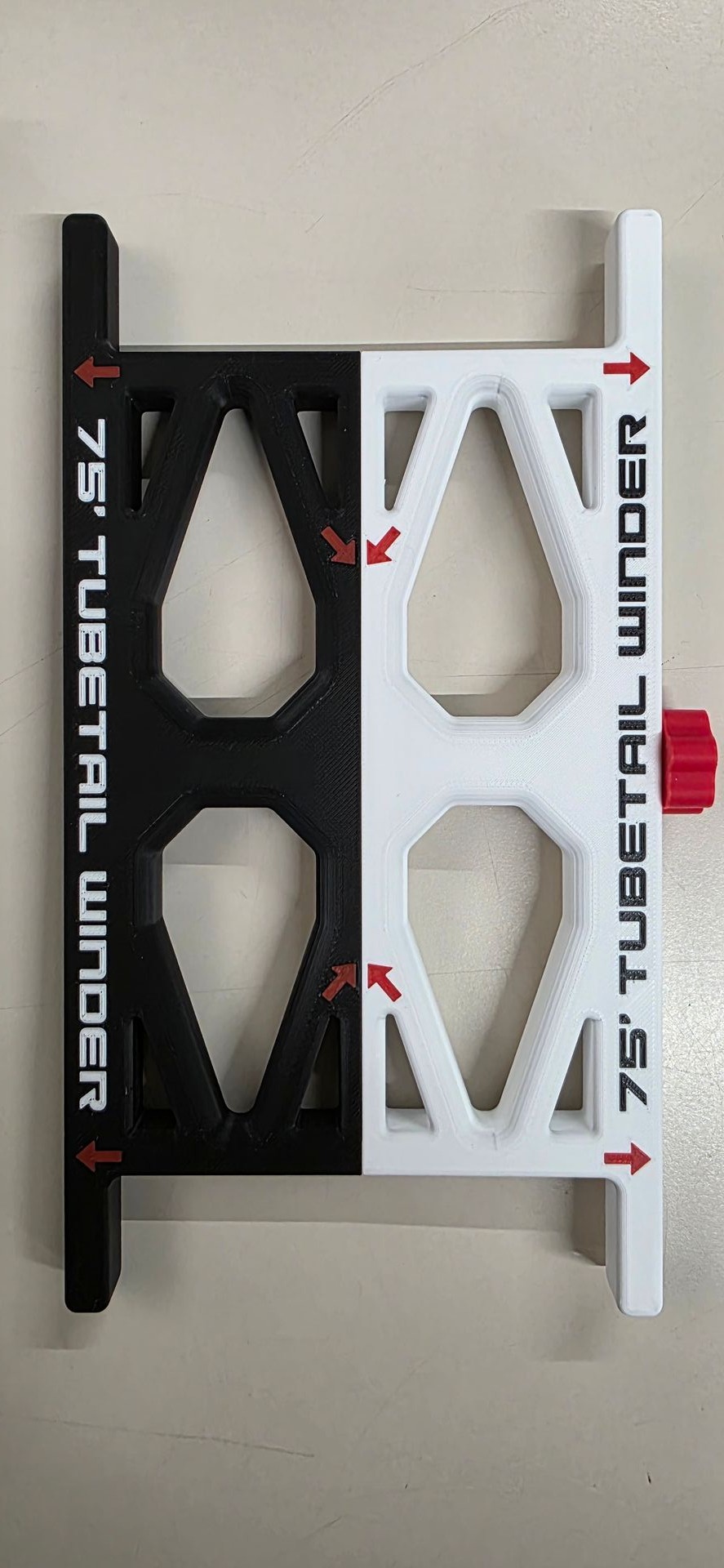

Ich hab mir einen Tubetail Winder gebastelt
Ein Video könnt ihr auf Social Media finden.

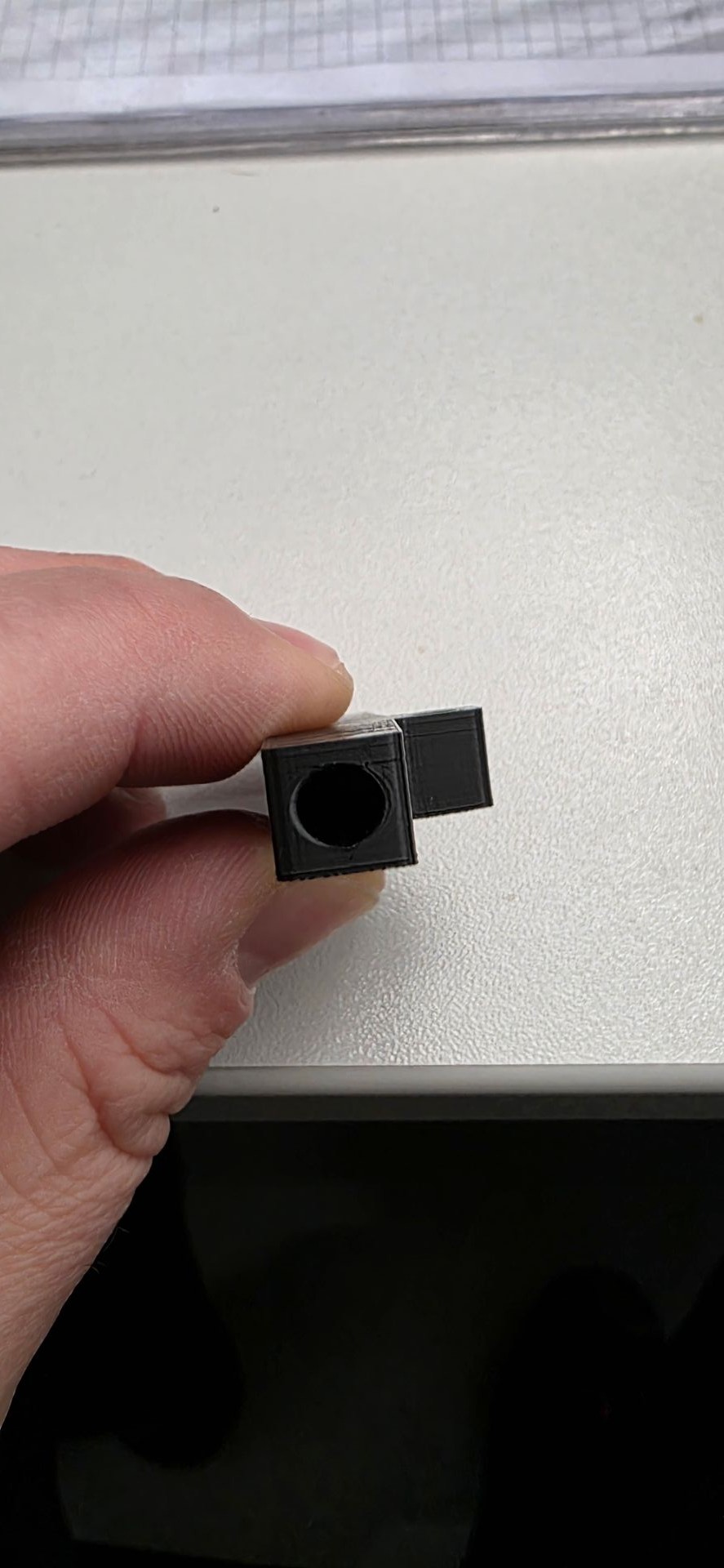

Für einen Kumpel hab ich einen 4auf5mm Verbinder erstellt

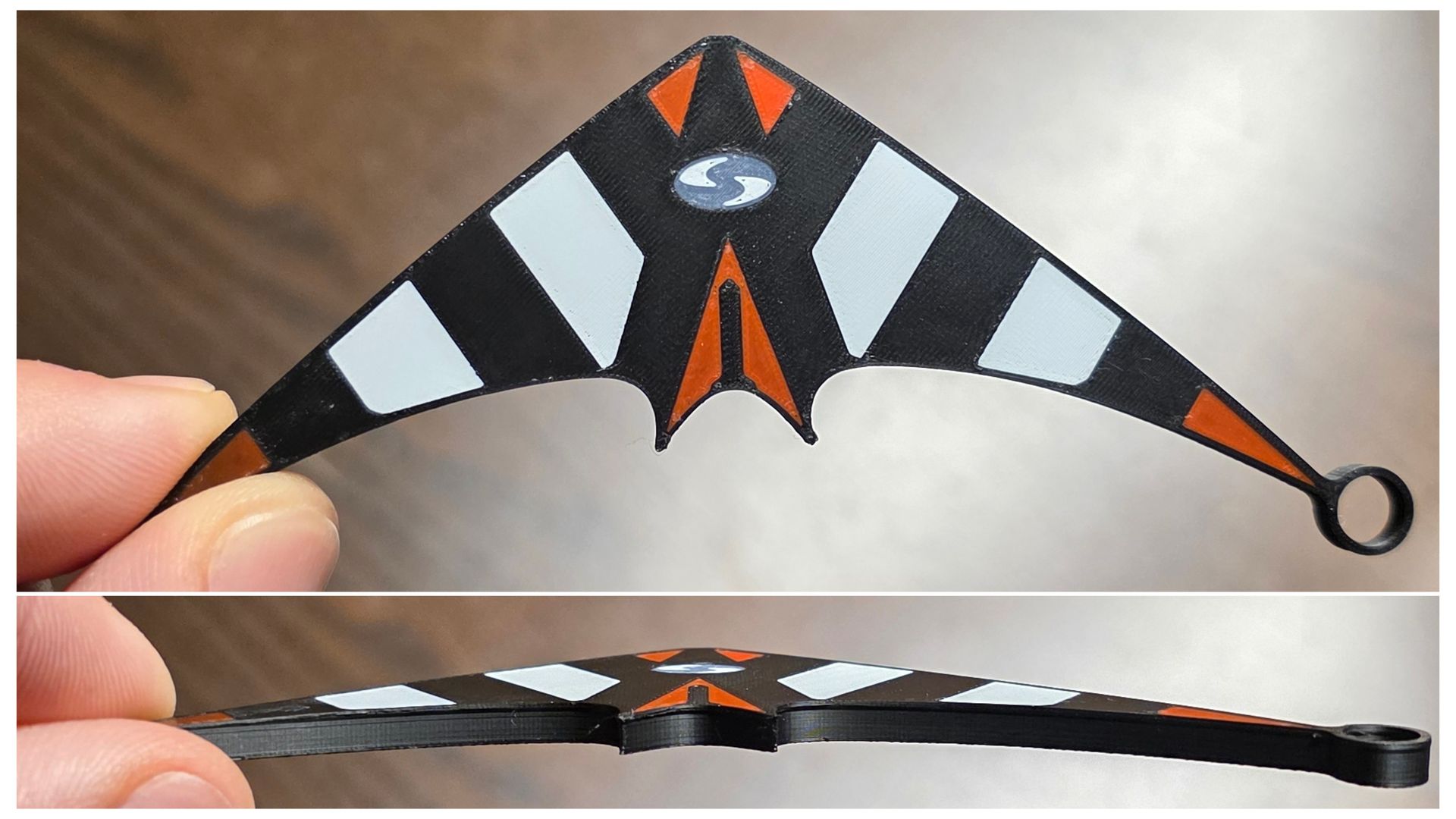

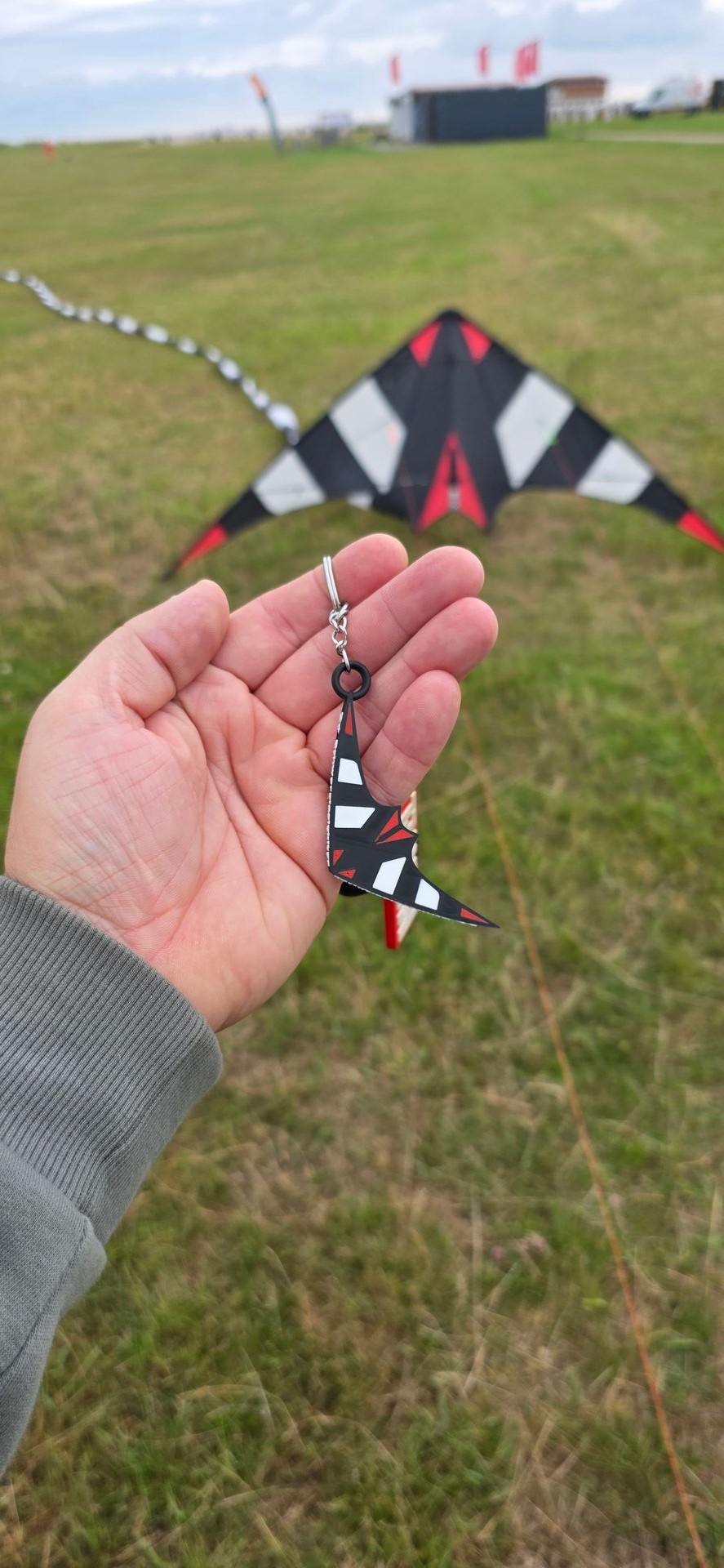

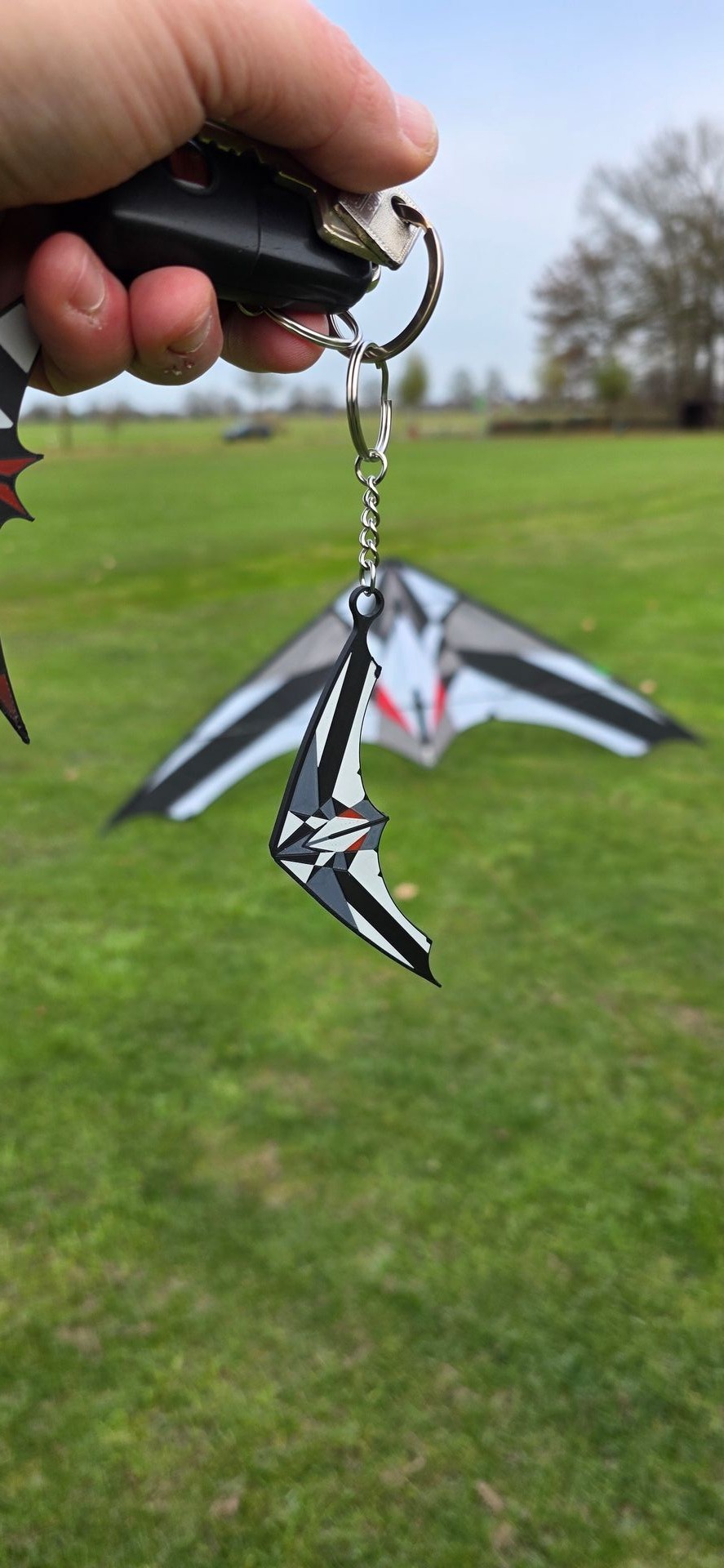

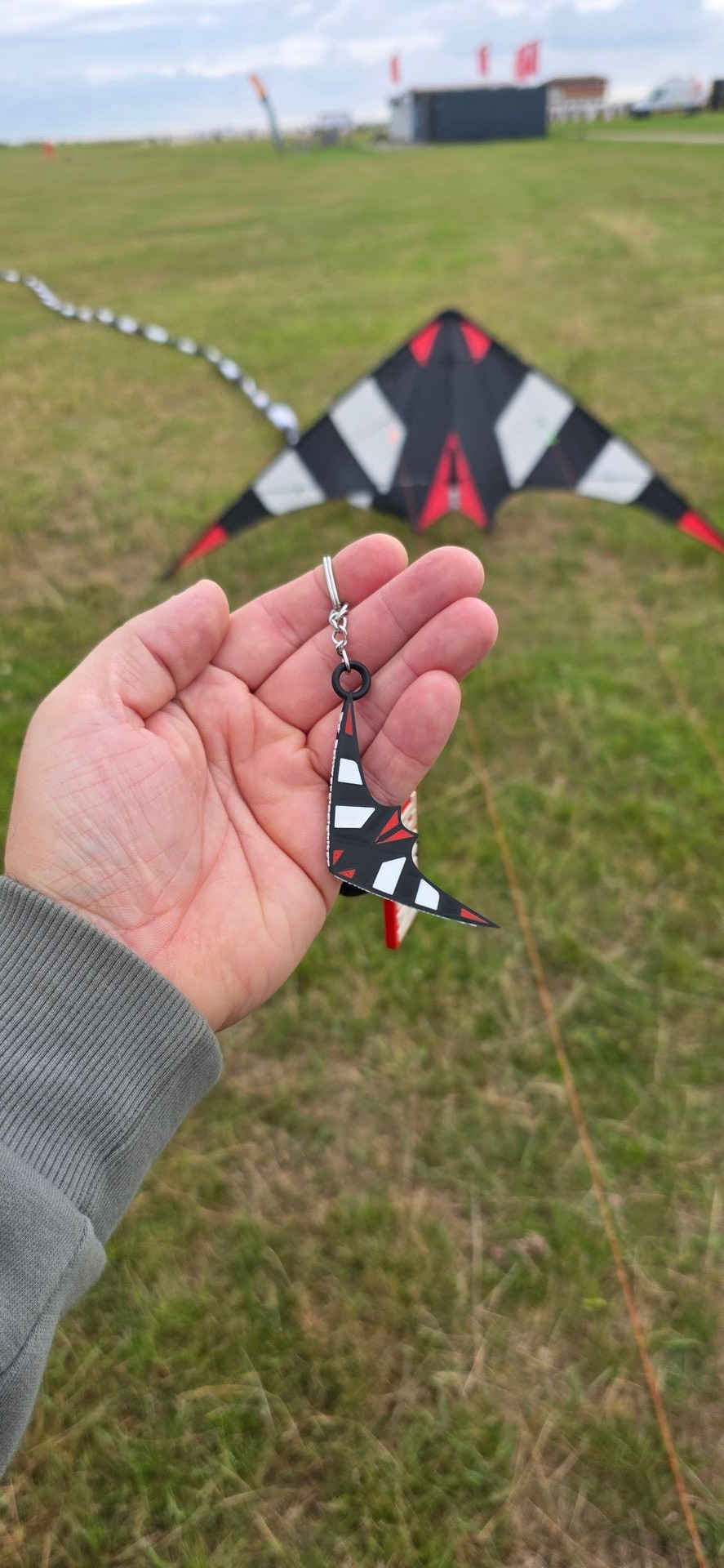

Neuerdings hab ich einen paar Schlüsselanhänger entworfen
Mal sehen, welchen Kite ich als Nächsten nehme.
Würdest du die Designs auch der Allgemeinheit zur Verfügung stellen ?
Würdest du die Designs auch der Allgemeinheit zur Verfügung stellen ?
Das ist der Plan.
Ich möchte erstmal ein paar mehr Schlüsselanhänger von unterschiedlichsten Herstellern/Drachenbauern erstellen.
Dann kann sich jeder seinen eigenen Schlüsselanhänger seines Lieblingskites in seinen eigenen Farben drucken.

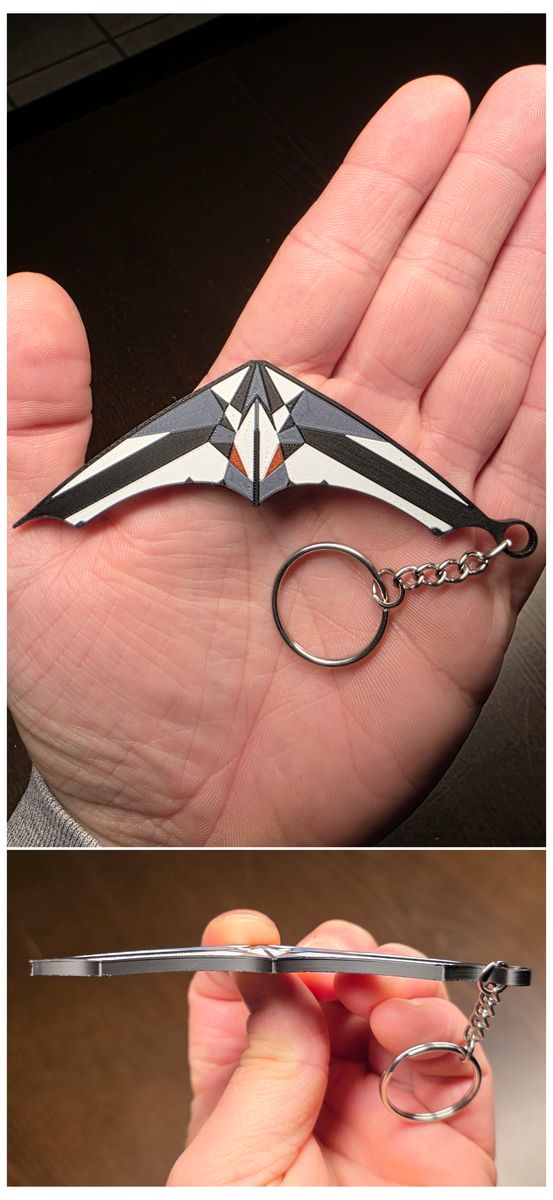

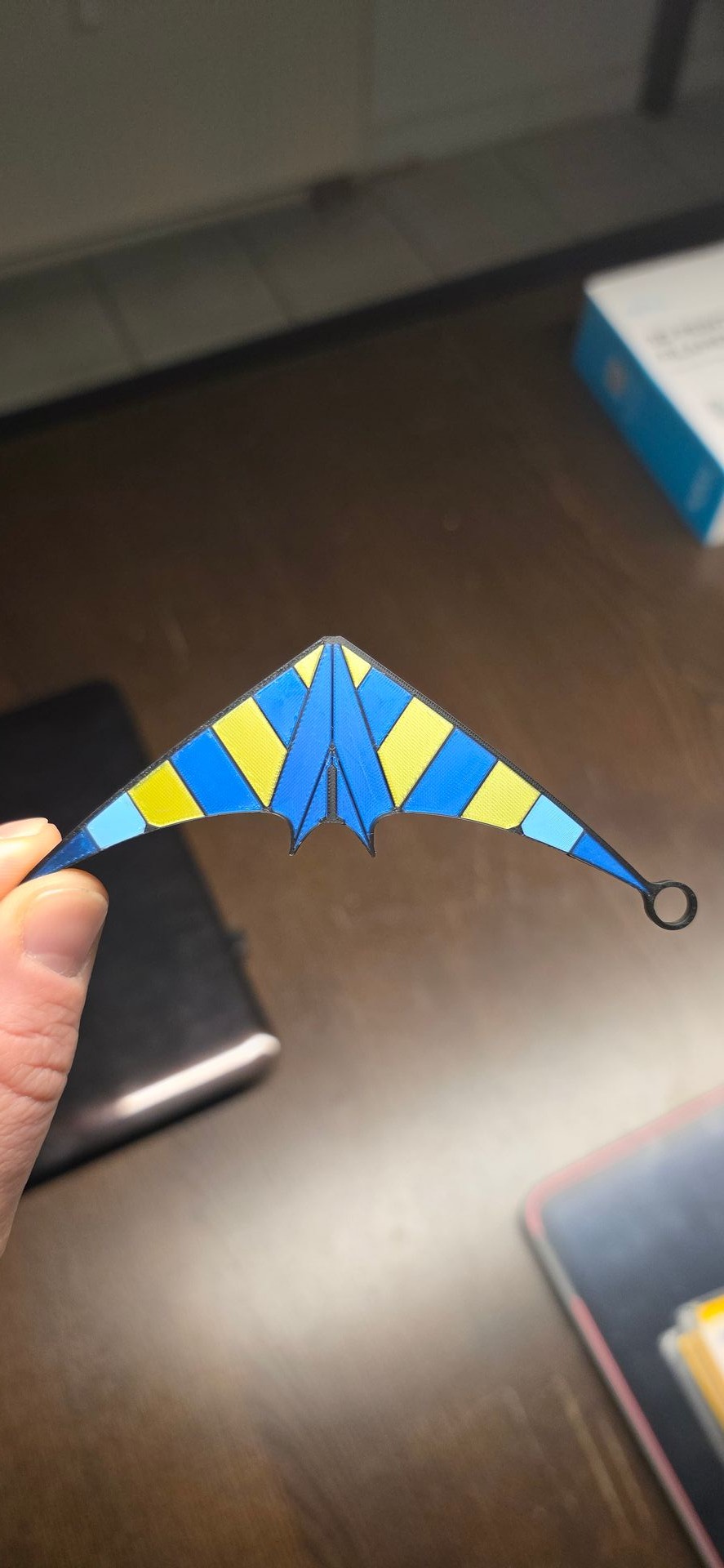

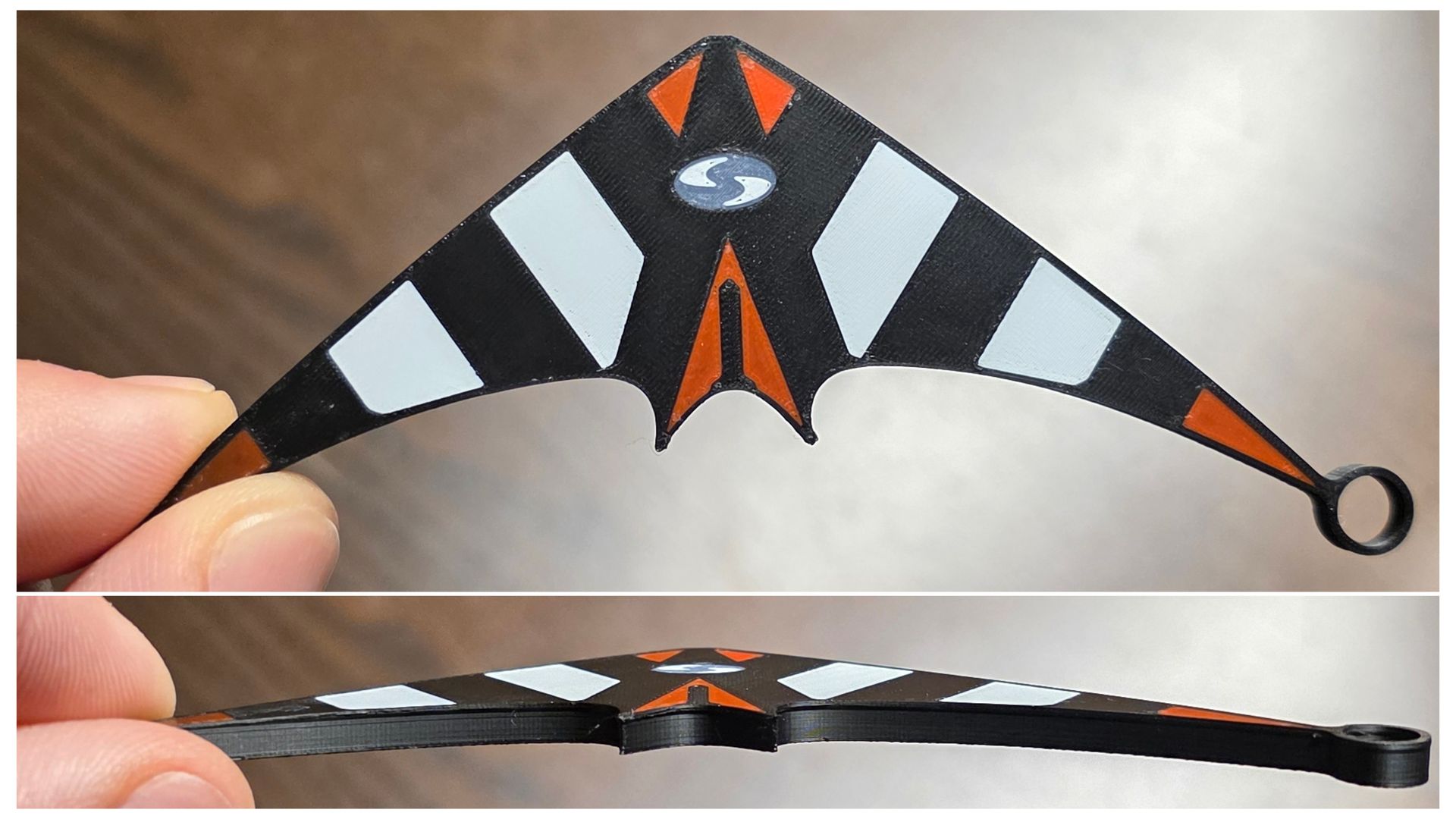

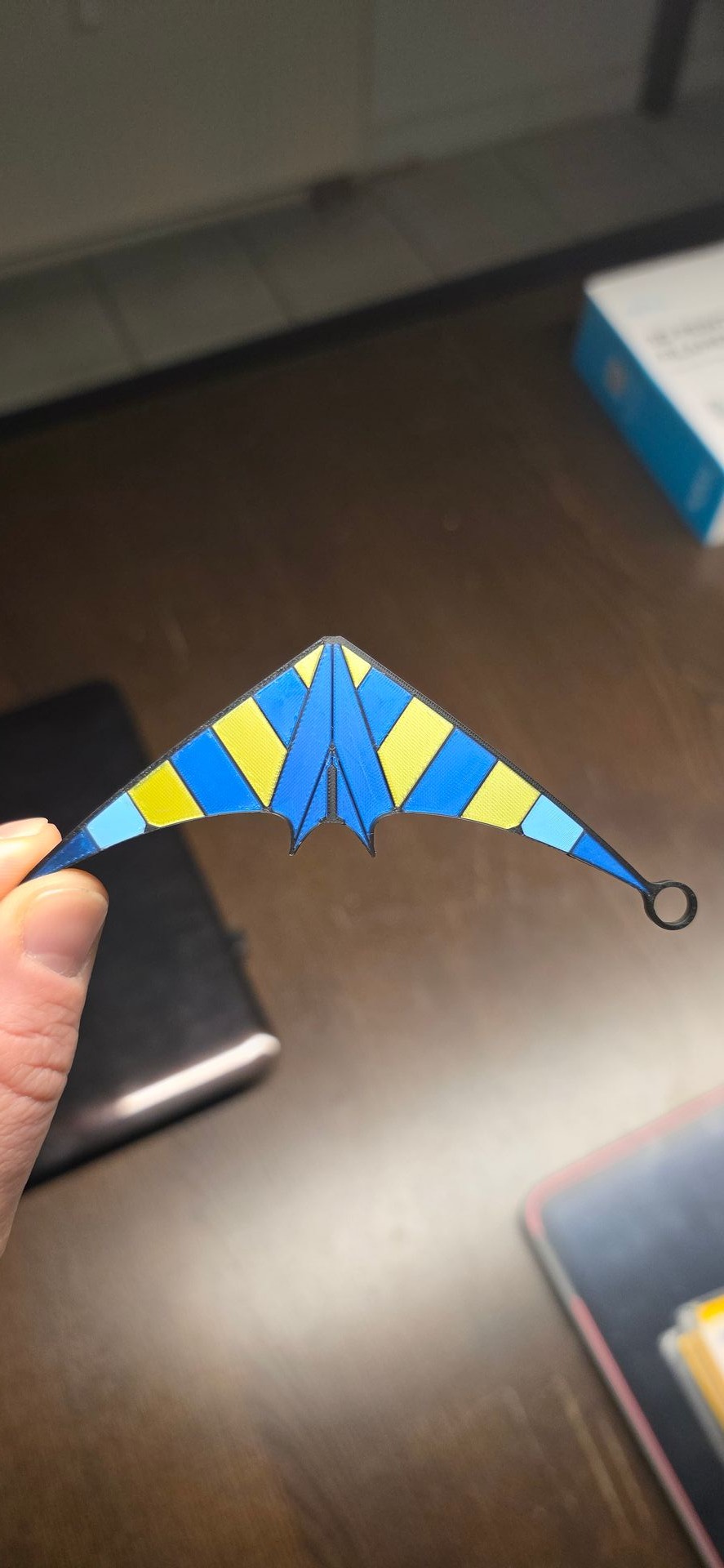

Diese hier habe ich am Wochenende gemacht
Alles anzeigenDas ist der Plan.
Ich möchte erstmal ein paar mehr Schlüsselanhänger von unterschiedlichsten Herstellern/Drachenbauern erstellen.
Dann kann sich jeder seinen eigenen Schlüsselanhänger seines Lieblingskites in seinen eigenen Farben drucken.
Diese hier habe ich am Wochenende gemacht
Kollege, da verlang ich aber Lizenzgebühren wenn du meine Schantalle druckst 😜
Ein Anhänger könnte mich da beruhigen 😄
Kollege, da verlang ich aber Lizenzgebühren wenn du meine Schantalle druckst 😜
Ein Anhänger könnte mich da beruhigen 😄
Ich verstehe die Frage nicht?!
Ich verstehe die Frage nicht?!
Ne, jetzt ehrlich... die Schantalle ist doch von Jörg?!
Ne, jetzt ehrlich... die Schantalle ist doch von Jörg?!
Ja, aber wahrscheinlich für Elchgeweih gebaut 😉 und somit seine 🤗
MOLLI hat den Punkt auf den Nagel getroffen
Also Schwerelosigkiter du weißt was das bedeutet (siehe oben 😜)
Schwerelosigkiter Was verstehst du an meiner Antwort #166 nicht
Elchgeweih hat sich in Abstimmung mit Jörg dieses Design so ausgesucht, Jörg hat die Schantalle als Hersteller dann gebaut, aber die Schantalle gehört eben Elchgeweih
Schwerelosigkiter Was verstehst du an meiner Antwort #166 nicht
Elchgeweih hat sich in Abstimmung mit Jörg dieses Design so ausgesucht, Jörg hat die Schantalle als Hersteller dann gebaut, aber die Schantalle gehört eben Elchgeweih
Ja, mag alles richtig sein.
Torben nimmt mich eh nur auf den Arm, mit ihm hab ich schon geschrieben.
Worum es mir aber geht, dass Jörg als Hersteller die Rechte am Bild/Design hat, auch wenn es Torbens Kite ist. Gut, machen wir jetzt kein Fass auf, zumal ich mit beiden längst geklärt habe, was mir bezüglich der Bildrechte wichtig war.
Hallo,
man kann im Forum auch Step Dateien hochladen.

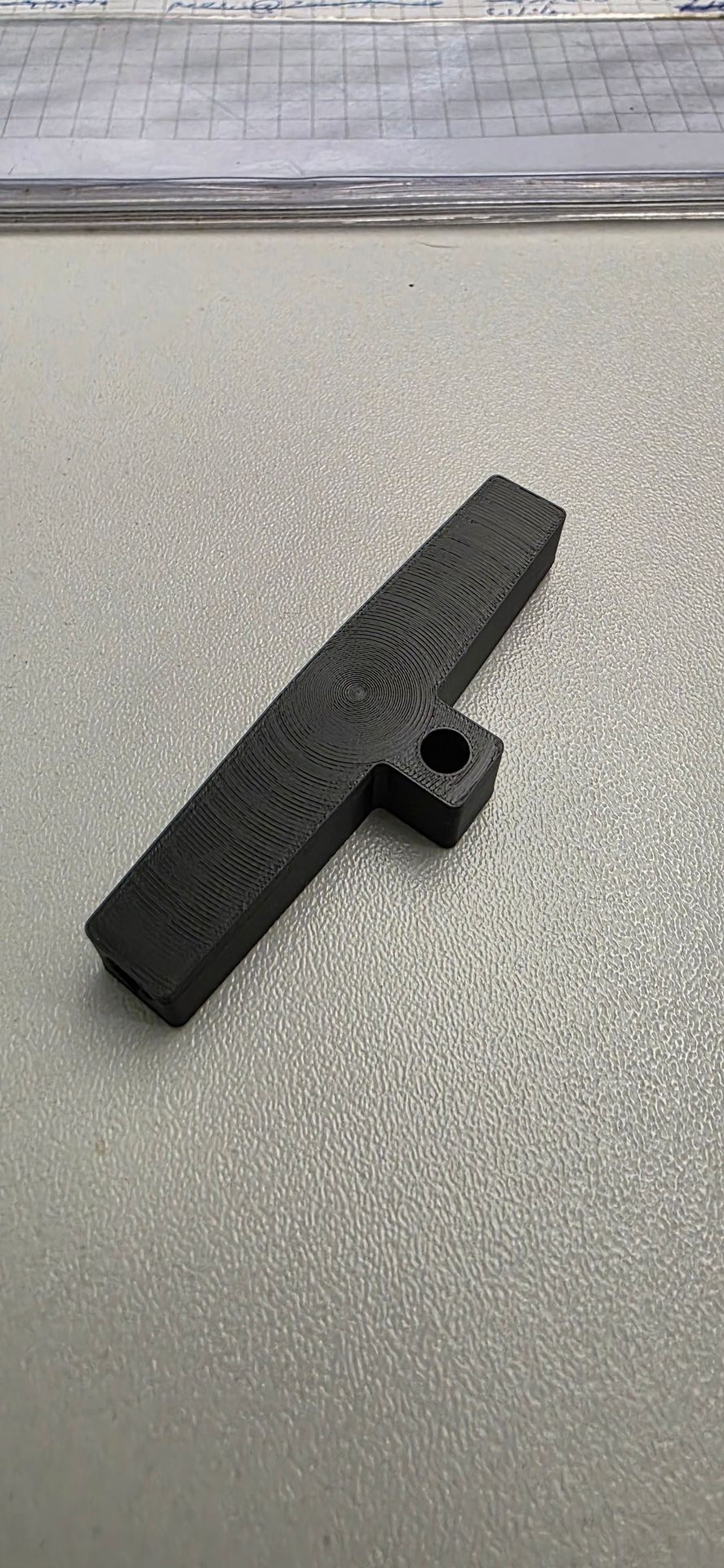

Hier mal der Verbinder für die Trigon-Box, den ich auf der 8. Seite schonmal vorgestellt hatte.
Grüße Carsten
Moin ihr Lieben

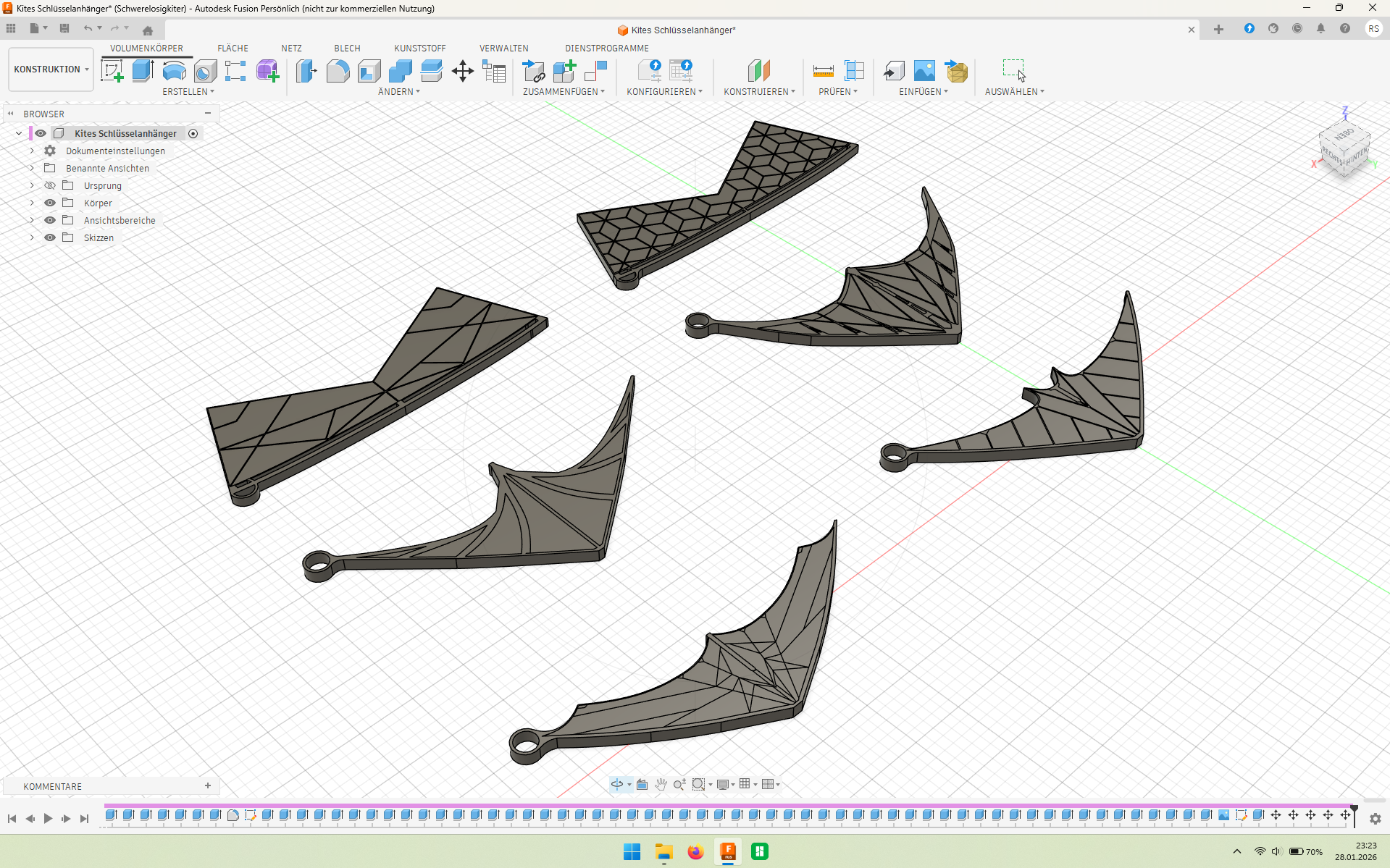

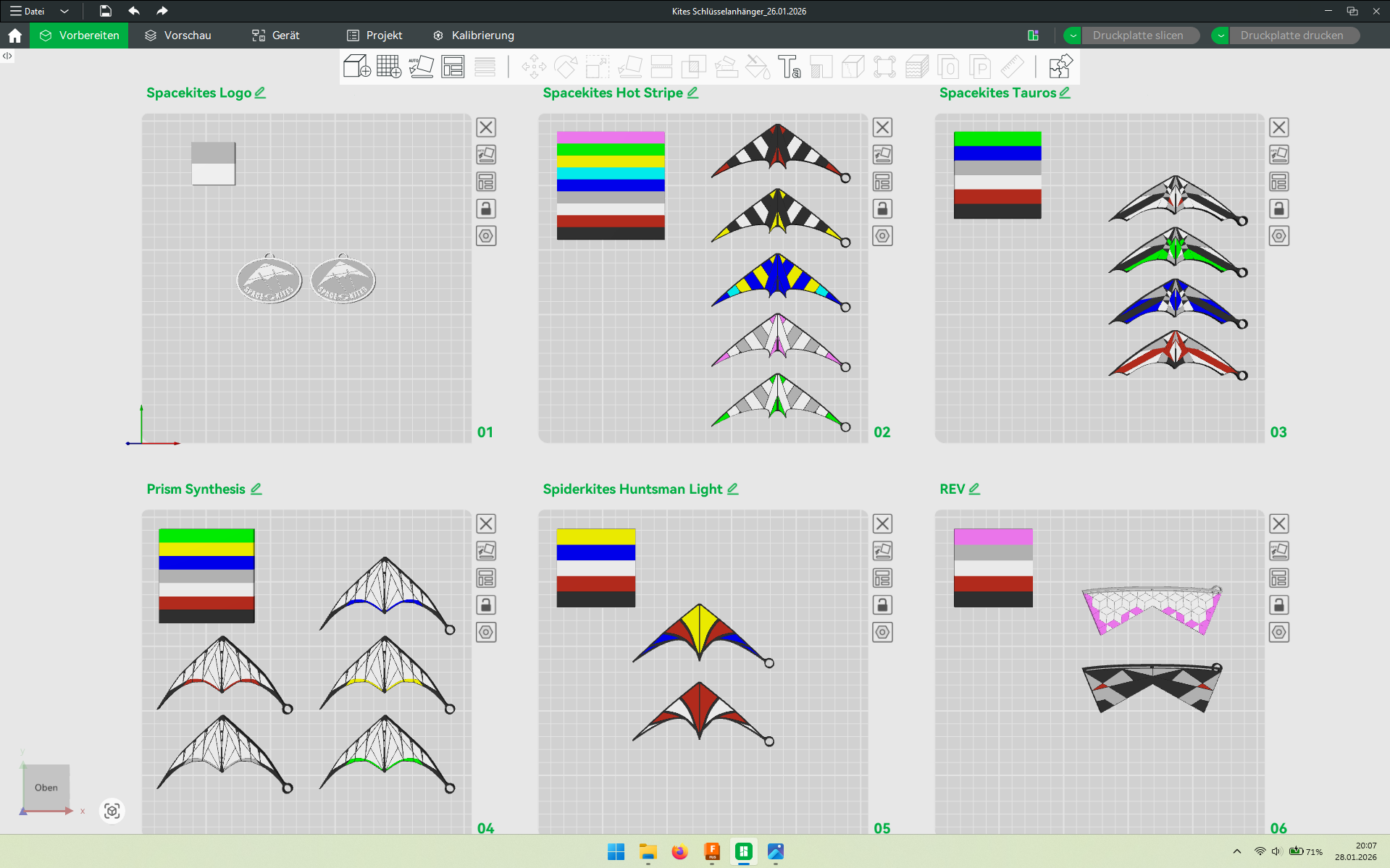

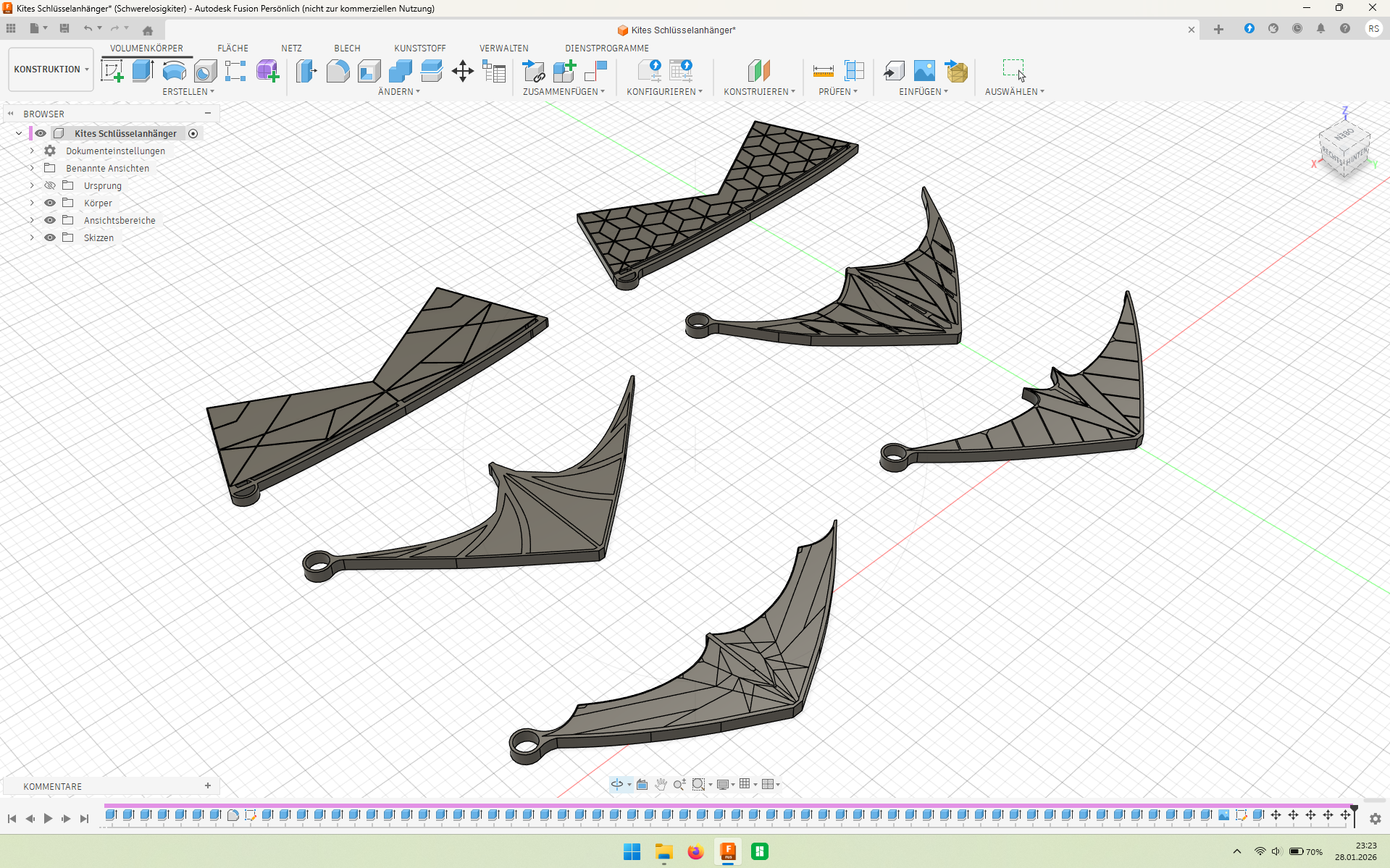

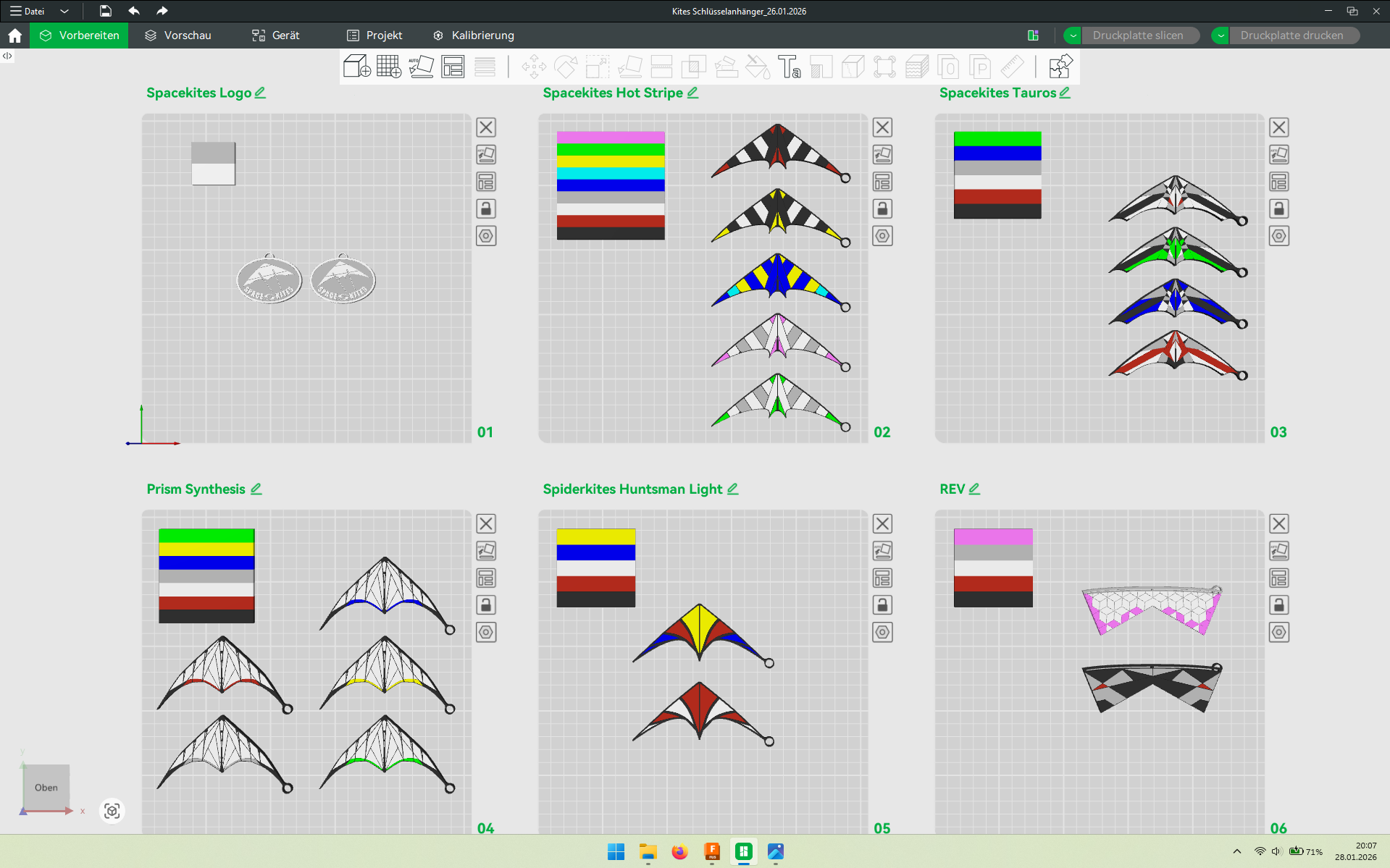

Ich habe ja vor sämtliche Designs meiner entworfenen Schlüsselanhänger auf einer Plattform umsonst hochzuladen, damit sich jeder, der einen 3D Drucker hat oder jemanden kennt, seinen eigenen Schlüsselanhänger in seinen Lieblingsfarben drucken (lassen) kann.
Natürlich möchte ich das nicht ohne das Einverständnis des Designers/Herstellers tun. Ich habe Jörg (Nasenbär), Michael (Space Kites) und Achim (KiteFruitKites) angeschrieben.
Jörg ist absolut dafür.

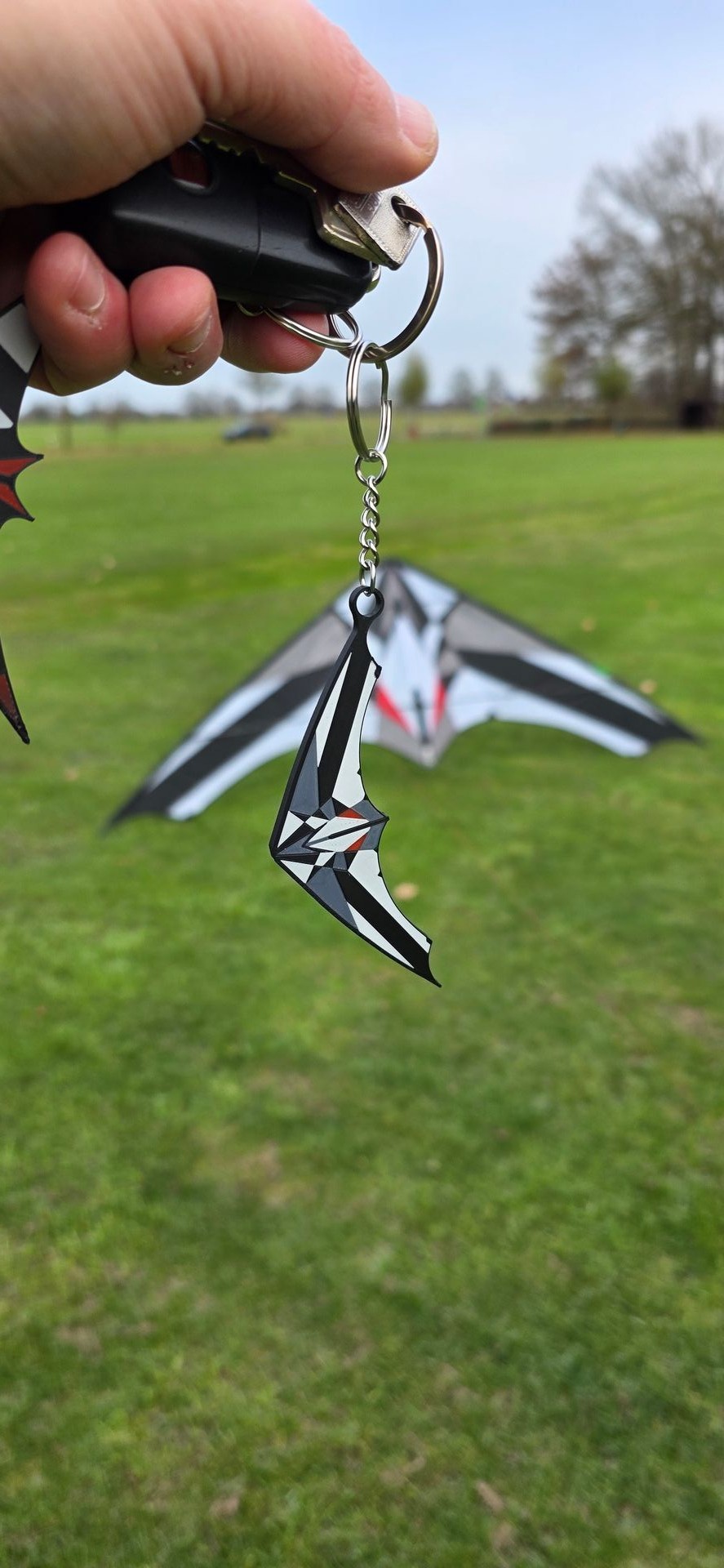

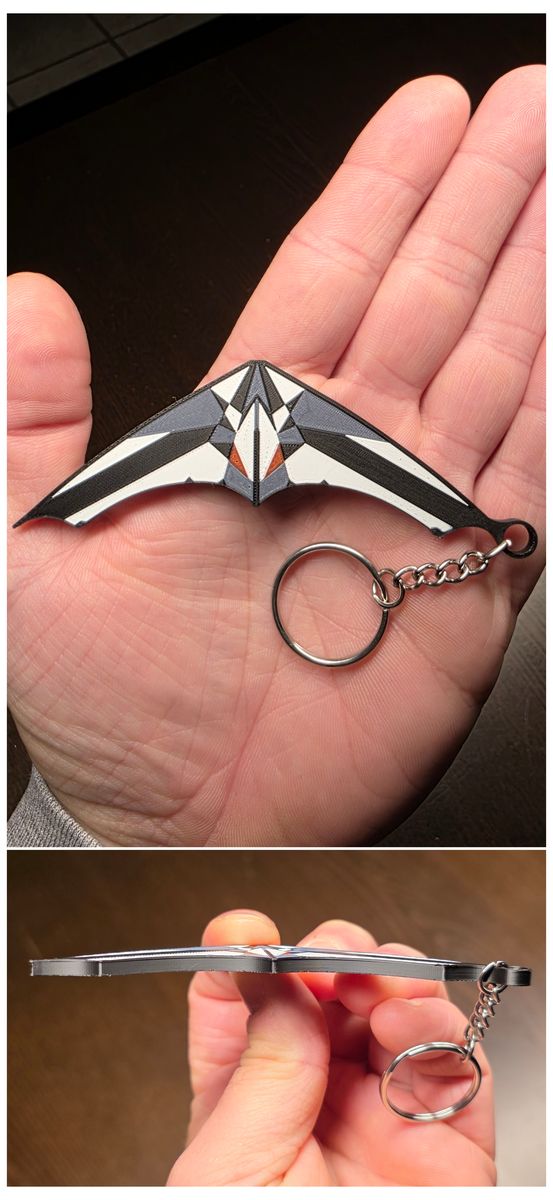

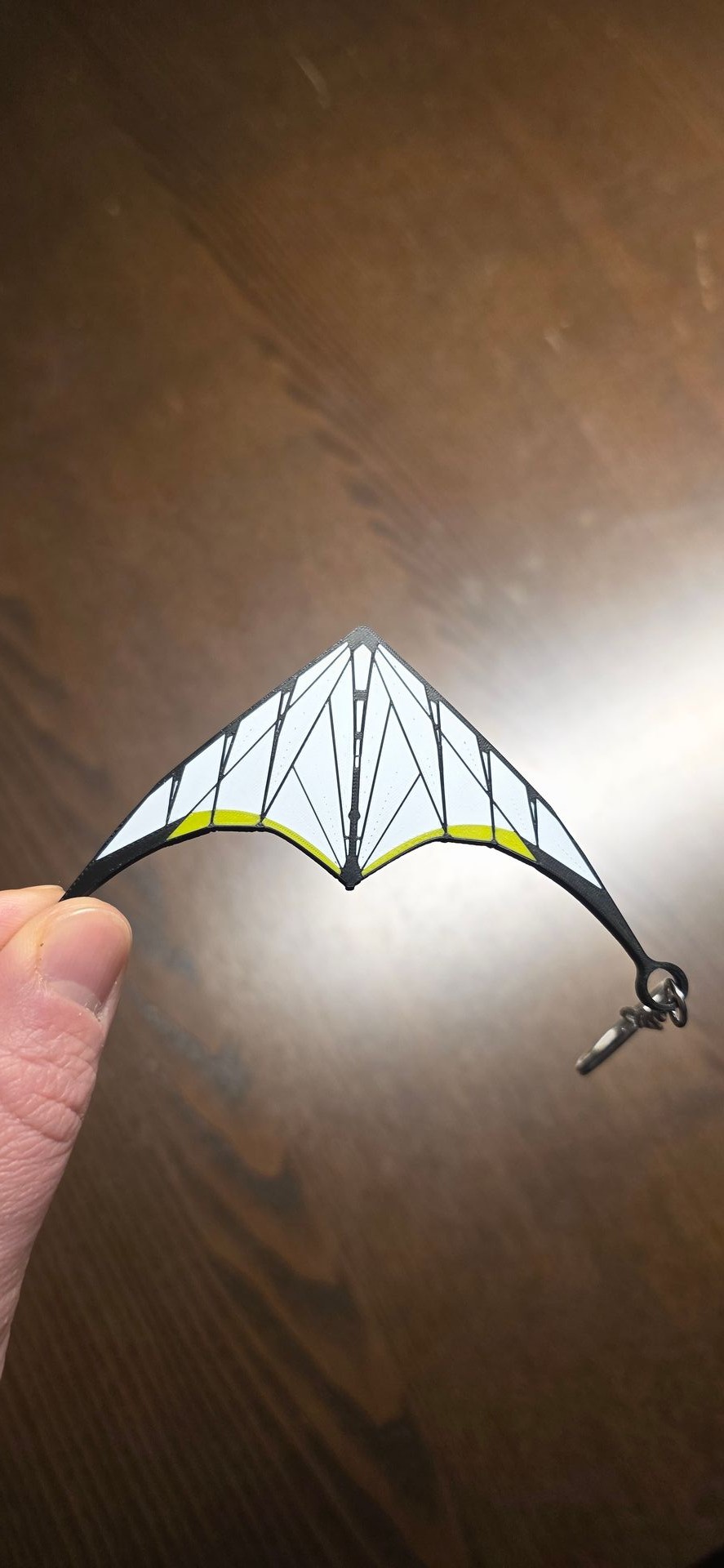

Hier übrigens die erste fertiggedruckte Schantalle Upcycled.
Michael hat meine Nachricht wahrgenommen, aber antwortet seit 1 Woche nicht.
Nochmal angeschrieben, ohne Erfolg.
Achim hat meine Nachricht wahrgenommen, aber antwortet seit 1 Woche nicht. Nochmal angeschrieben, ohne Erfolg.
Anzuschreiben sind noch Prism Kites und Spiderkites.
Aber wenn Michael und Achim schon nicht reagieren, stellt sich mir die Frage, ob es sich an der Stelle lohnt weitere Hersteller anzuschreiben.
Was denkt ihr?
Natürlich würde ich gerne alle Kites zum Download anbieten. Entweder ganz oder gar nicht, weshalb das Projekt zu scheitern droht.
Ich kann ja schlecht ohne Einverständnis die Sachen hochladen.
Moin!
Nennt mich gerne kleinlich, aber sollte das gesamte Thema "Schlüsselanhänger" nicht besser einen eigenen Thread bekommen, hat ja eher nur entfernt was mit "3D-Druck im Drachenbau" zu tun?
Hab ich auch schon überlegt, aber aktuell nimmt es ja nicht soooo die Ausmaße an. Zumal sich das Thema aller Wahrscheinlichkeit nach eh bald erledigt haben wird.

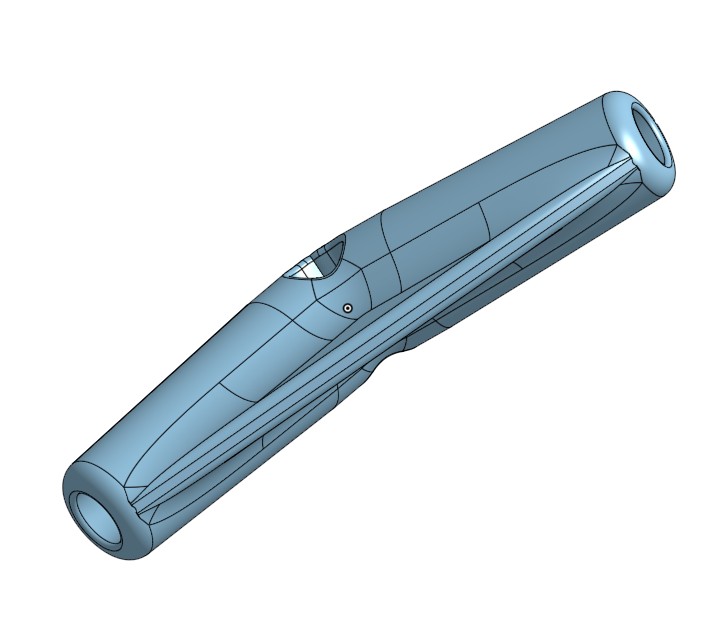

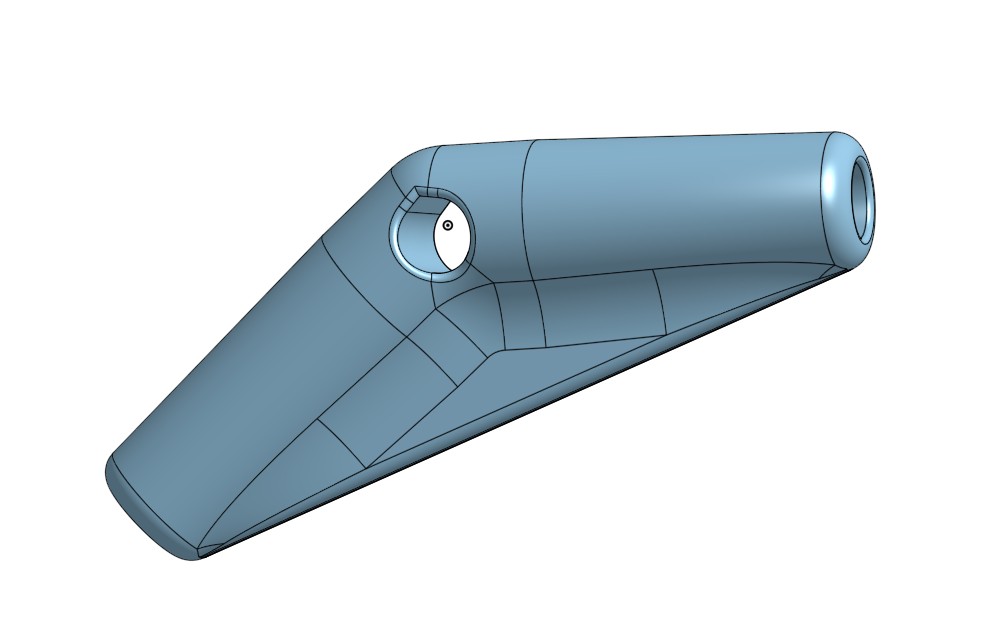

Ich habe mal einen Eddy-Verbinder entworfen.
Die, die ich als letztes bei Metropolis bekommen habe, haben mir rein optisch nicht gefallen.

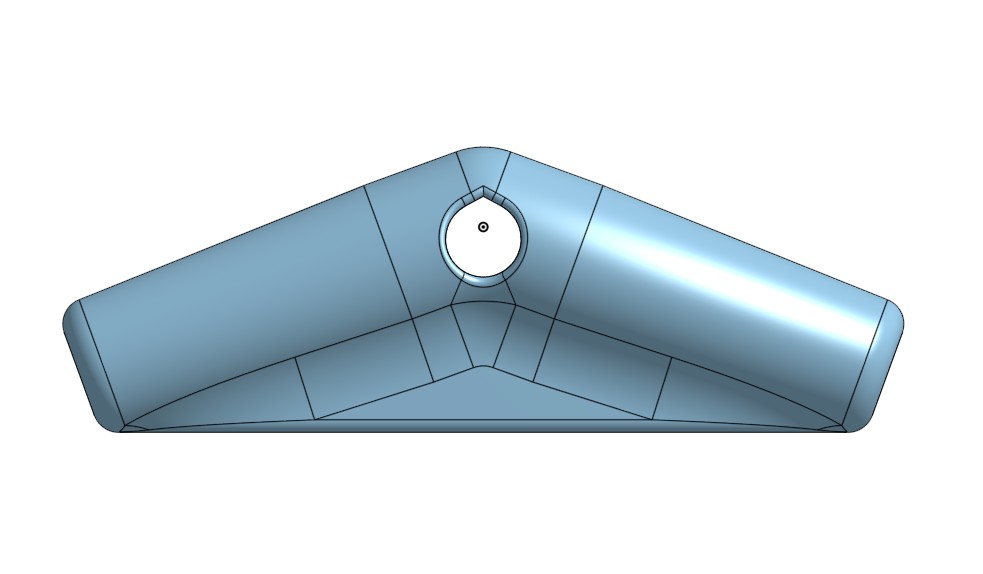

Den Verbinder habe ich rund entworfen, da ich eckig nicht so mag.
Genau so auf der Kante stehend habe ich den auch gedruckt.

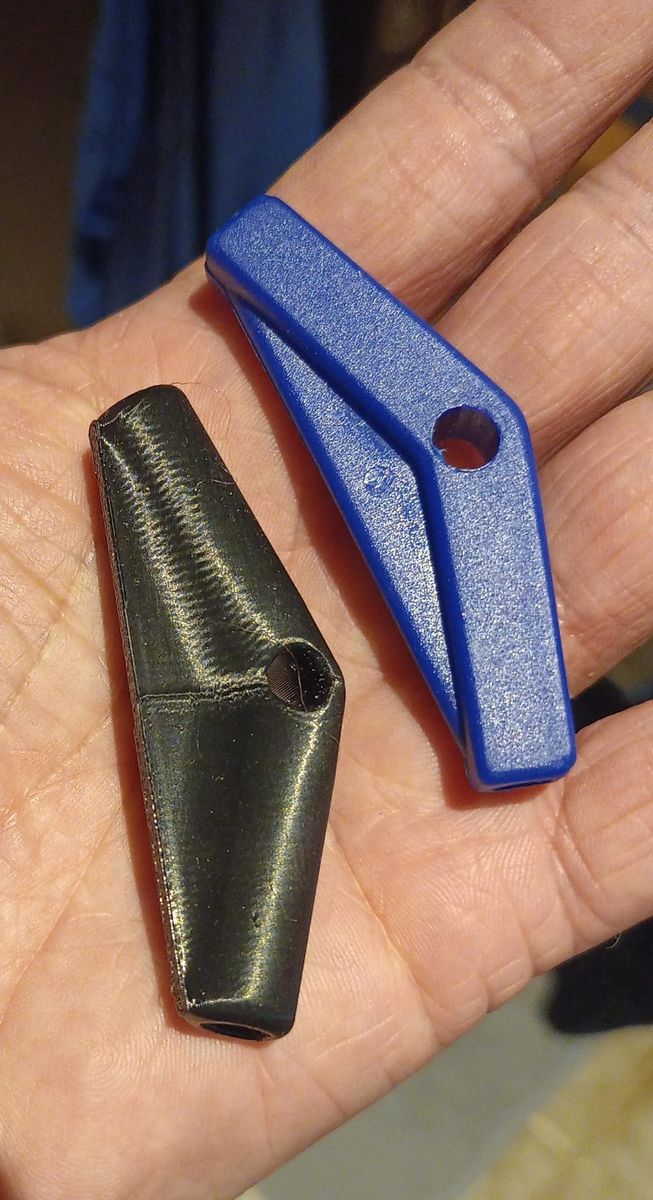

Und das ist das Ergebnis.
Der Blaue ist von Premier zum Vergleich.
Gedruckt habe ich den aus PETG. Diese Version passt für 6mm Stäbe und hat einen Winkel von 140°
Die gekauft Version wiegt 5,8g, die gedruckte mit 70% Infill und 4 Wandschleifen wiegt 8,1g. Ich habe sie bewust etwas stabiler mit mehr Wandstärke ausgeführt.
Die Step Datei habe ich euch angehängt.
Grüße Carsten
Ich hatte ehrlich überlegt, ob ich ihn wiegen soll.
Hätt ichs mal lieber gelassen

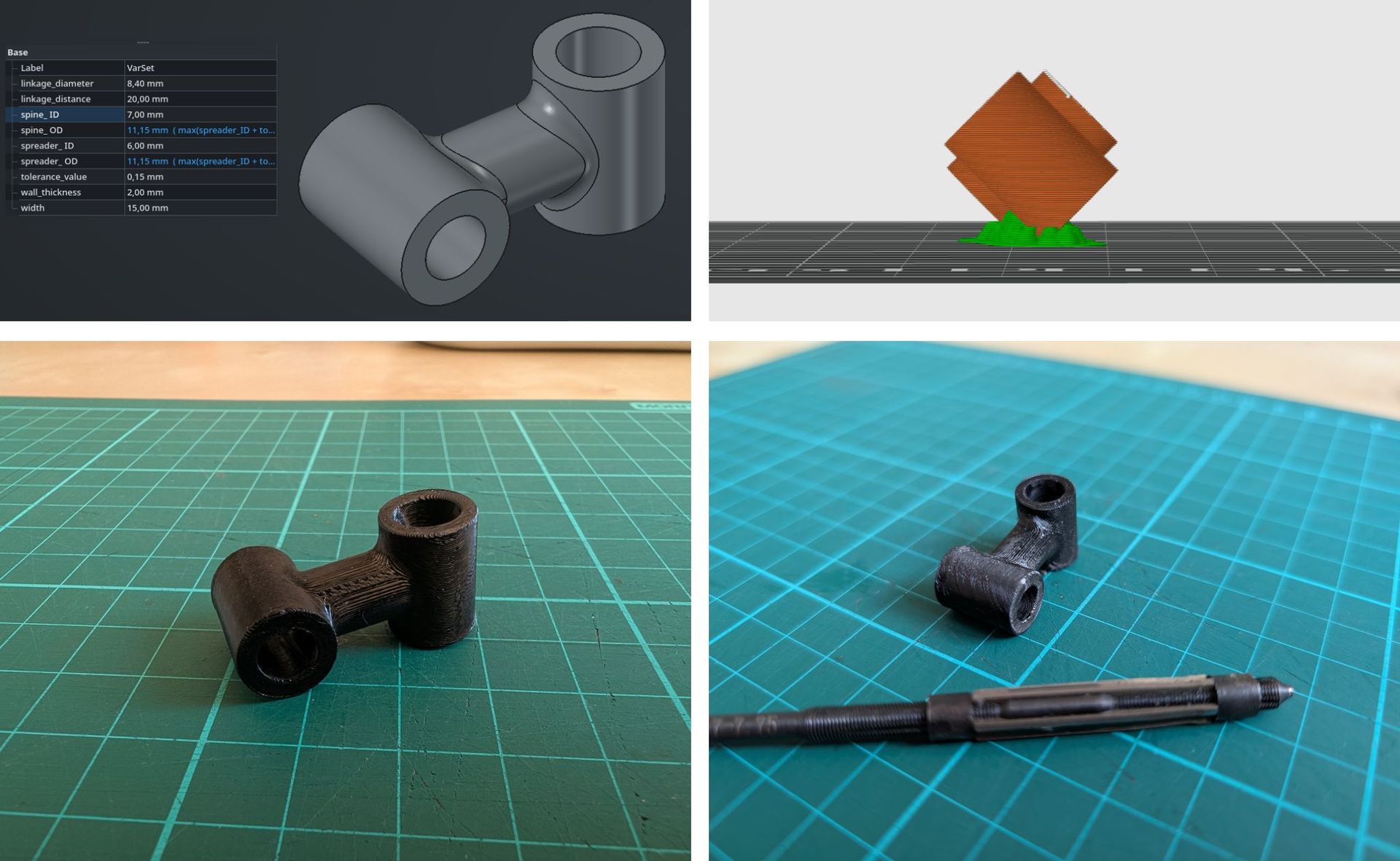

Ich habe ein R-Sky ähnliches Mittelkreuz gedruckt und möchte die Dateien und ein paar Tipps dazu mit euch teilen.
Anlass war, dass es das Kreuz nicht mehr zu kaufen gibt (zumindest habe ich es seiner Zeit nirgends gefunden), die Alternative nicht verfügbar war, ich mich aber an die 90Three Pläne halten wollte.
Ich teile hier mal meine FreeCAD Datei, weil ich es weitestgehend parametrisch designed habe (via VarSet), sodass es sich an andere Gestänge relativ leicht anpassen lassen sollte.
Die Bezeichnungen sind hoffentlich selbsterklärend... trotzdem hier zur Dokumentation:

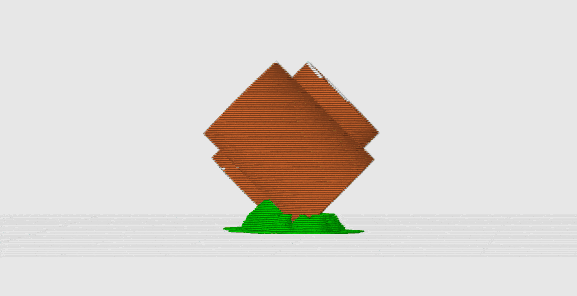

Für die Orientierung beim FDM-Druck empfehle ich das Kreuz um 45° zu drehen (s. Bild) und mit Support sowie 100% Infill mit PETG zu drucken. Meiner Meinung nach ergibt das die bestmögliche Stabilität in alle Richtungen:
Bis jetzt hält es gut, ABS wäre sicher noch besser, wollte ich mir aber nicht antun. Nächste Eskalationsstufe wäre bei mir PETG-CF, aber das war bisher nicht nötig. Andere, eher technische, Filamente habe ich nicht ausprobiert. Von PLA würde ich bei dieser Anwendung jedoch abraten.
Ich habe mir ganz billige verstellbare Reibahlen bei eBay gekauft (für Kunststoff sind die ok). Damit kann man sich prima an die verwendeten Stäbe annähern und von ganz locker bis sehr stramm ist alles stufenlos möglich. Die Reibahle einfach einmal mit dem Akkuschrauber durchjagen und fertig. Ich habe 2 Stück verwendet: 6,0-6,5 mm und 7,0-7,75 mm
STL und STEP sind für 6 mm Kiel und 7 mm Spreize ausgelegt (andere Maße, s. obiges Bild); FCStd lässt sich logischerweise anpassen (FCStd und STL als *.zip, da es das Forum nicht anders zulässt...):
