Hallo zusammen,

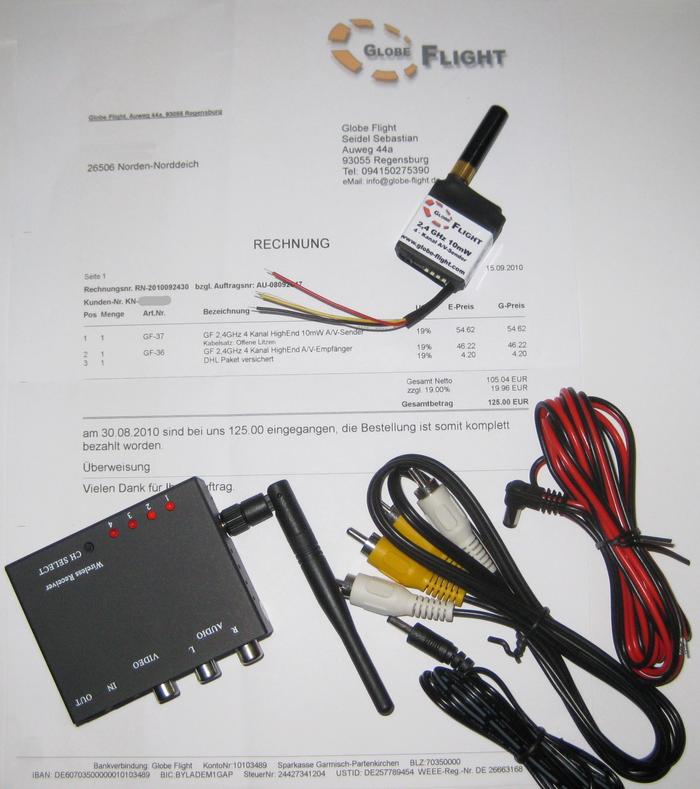

...gestern bekam ich mein 2,4 GHz Video-System von >Globe Flight< geliefert,
und alles war hübsch in einem weißen neutralen Karton verpackt.

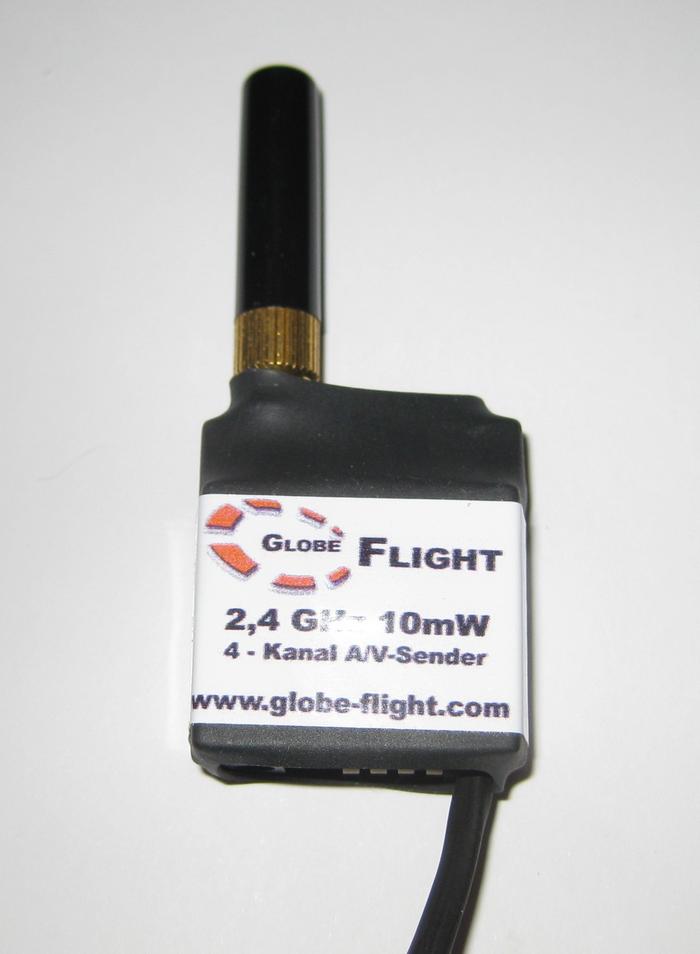

Der Sender ist wirklich sehr klein, und hat oben eine kleine Antenne aufgeschraubt,
welche aber nicht geknickt oder sonst wie verändert werden kann.
Unten am Sender befindet sich links die Buchse für den Batterie-Anschluß 7-12 V - 50 mAh,
für die ersten Testzwecke habe ich einfach am beiliegenden Stecker-Kabel einen 9 V Block gehängt,
welchen ich mit einem Druckknopf-Buchse auf die schnelle mal angelötet habe.
Zum mitgelieferten Stecker gäbe es zu bemängeln,
das er gegenüber dem eigentlichen Sender viel zu groß ist,
hier hätte die Taiwanesen ruhig einen kleineren gewinkelten Anschluß-Stecker verwenden dürfen.
Diesen 2,4 GHz-Video-Sender kann man in 2 verschiedenen Versionen bestellen,
einmal mit einem komischen Stecker drann, oder ohne Stecker also nur die Kabel welche schon vorverzinnt sind.
(...letzteres hatte ich mir dann bestellt !)

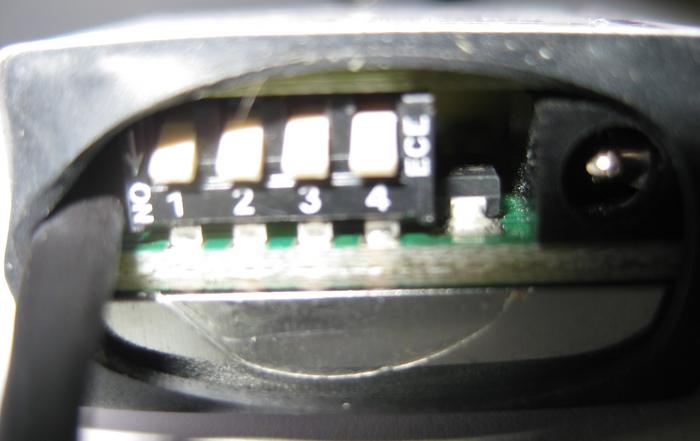

Links daneben sind dann unten die 4 Tip-Schalter zum einstellen auf
Kanal 1 bis 4 also 2.410, 2.430, 2.450 oder 2.470 GHz
Aus dem Kabel links daneben kommen dann insgesamt 4 Kabel raus,
Rot, Schwarz, Weiß und Gelb.
Schwarz & Gelb habe ich dann an einen 3,5 mm Stereo-Klinkenstecker gelötet,
und diese in meine Canon Ixus 80 is-Kamera eingesteckt.
Zum Empfänger gäbe es zu sagen,
das dieser im ersten Moment zwar auch sehr klein scheint,
aber sein Gewicht doch schwerer war als ich anfangs vermutet hatte.
Dieses Metall-Kästchen wiegt satte 171 g, und hat rechts am Gehäuse sogar eine kleine TÜV-Plakette,
bei mir stand da Februar 2011 abzulesen - keine Ahnung was das bedeuten soll, vielleicht soll ich im Februar nächsten Jahres
nach Taiwan zu den Mädels dort fahren... :-O
Die beiliegende Antenne ist schnell eingeschraubt, kann aber geknickt werden, bzw. in jede Lage ausgerichtet werden.

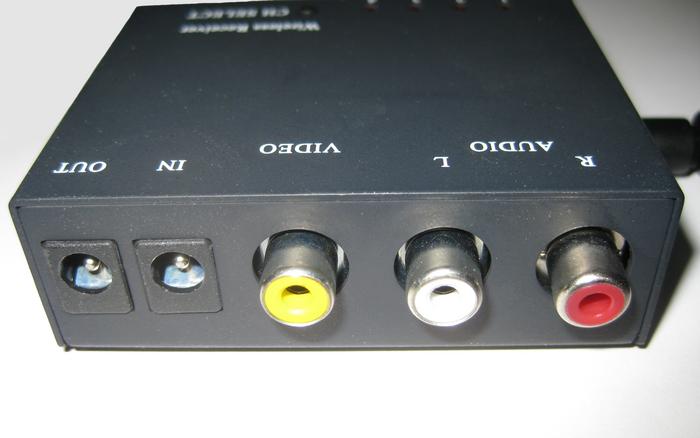

Interessant dürften nur diese zwei Buchsen für uns sein,

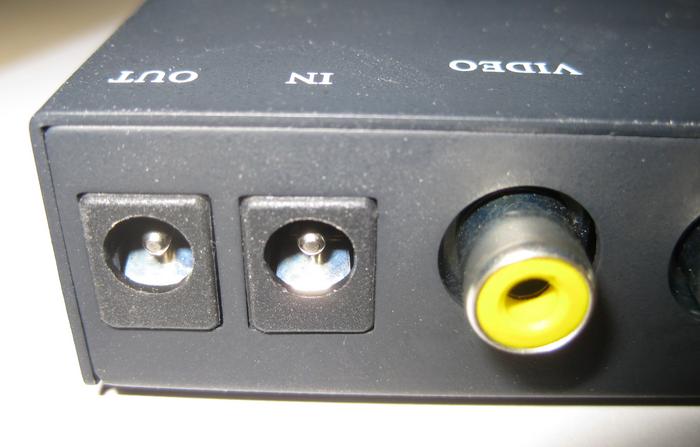

in die Buchse IN kommt der abgewinkelte beiligende Stecker mit schwarz/rotem Kabel,
welchen ich nur für diese Testzewecke mal ausnahmsweise mit einem 11,1 V-LiPo verbunden habe.
In die gelbe Buchse VIDEO steckt man natürlich den beiliegenden gelben Cinch-Stecker,
der Weiße Cinch-Stecker wäre für Ton, aber wer will sich schon das Rauschen seines Drachens dauernd anhören ?
Zur gegenüber liegenden Seite des Metallkästchens gäbe es zu sagen...

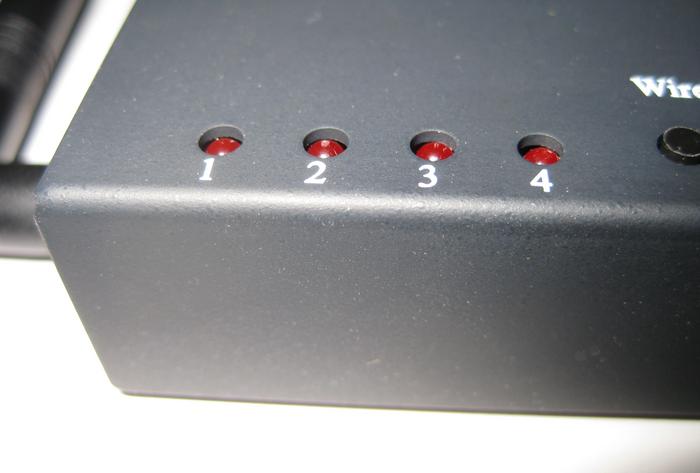

...das die 4 roten LED-Birnchen den eingestellten Zustand des GHz-Bereiches anzeigt,

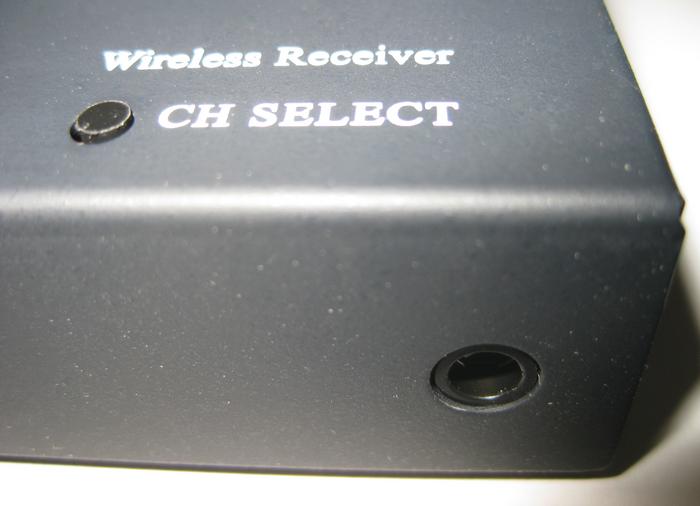

und durch drücken auf den kleinen Drucktaster mit dem Namen CH SELECT
diese Einstellarbeiten der 4 Kanäle ermöglicht.

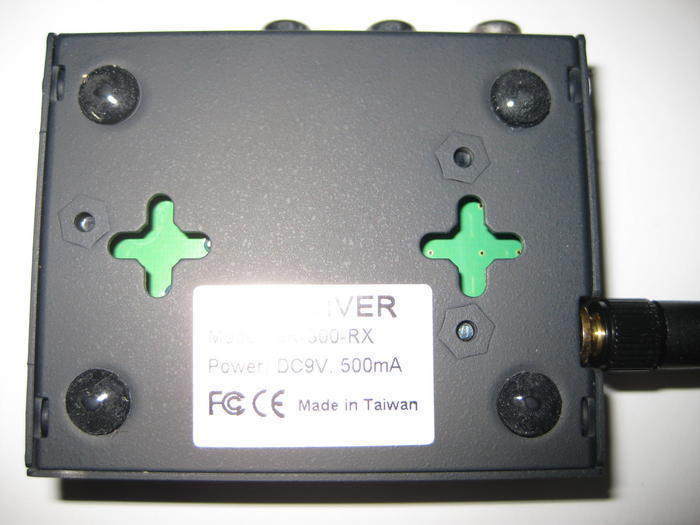

Und so sieht dieser 2,4 GHz-Empfänger dann von unten aus...
Warum man hier ein Schild aufgeklebt hat, wo draufsteht DC 9V - 500 mA
weiß ich nicht so genau - ich jedenfalls habe wie empfohlen erst mal einen
11,1 V LiPo angeschlossen, welcher aber nach dem Test durch >eneloop-Akkus< ersetzt wird. :L
Da auch ich zu den neugierigen Menschen gehöre, habe ich gleich mal alles an unseren Fernseher im Wohnzimmer angeschlossen, und siehe da, nach dem einschalten der Kamera zeigt der Bildschirm ein erstaunlich scharfes Bild,
und absolut ruckelfrei und ohne störenden Streifen.
Erst wenn man den kleinen Sender mal richtig schüttelt, kommen kleine Bildaussetzer,
aber im großen und ganzen, bin ich mit dem Testverlauf sehr zufrieden, und für insgesamt 125,-€
brachte da gestern der DHL-Paketmann ein sehr brauchbares Päckchen.
Hier der Link dazu...
Globe Flight Homepage
-
- Editiert von Epp-Pilot am 21.09.2010, 14:26 -
da is mir wohl der Link "verrutscht". Irgendwo gab es so schmale, lange, 3eckige Fähnchen. Die sollten es da wohl sein.
