  • Segel in natürlicher Form von Günter Wolsing

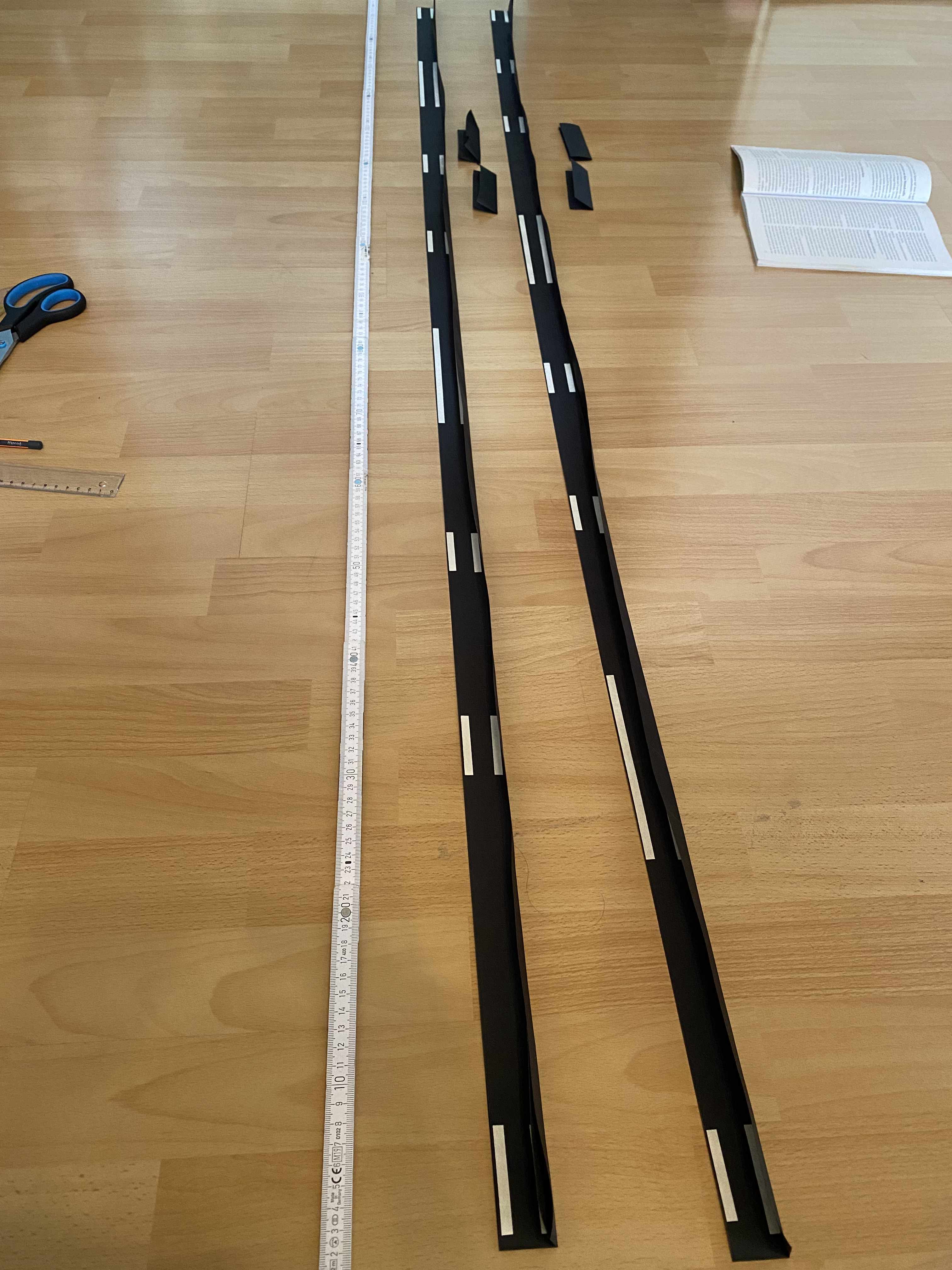

    Heute hab ich damit angefangen das Dacron für die Stabtaschen auf Länge zu schneiden und zu falzen.....



    dann ab an die Maschine ......

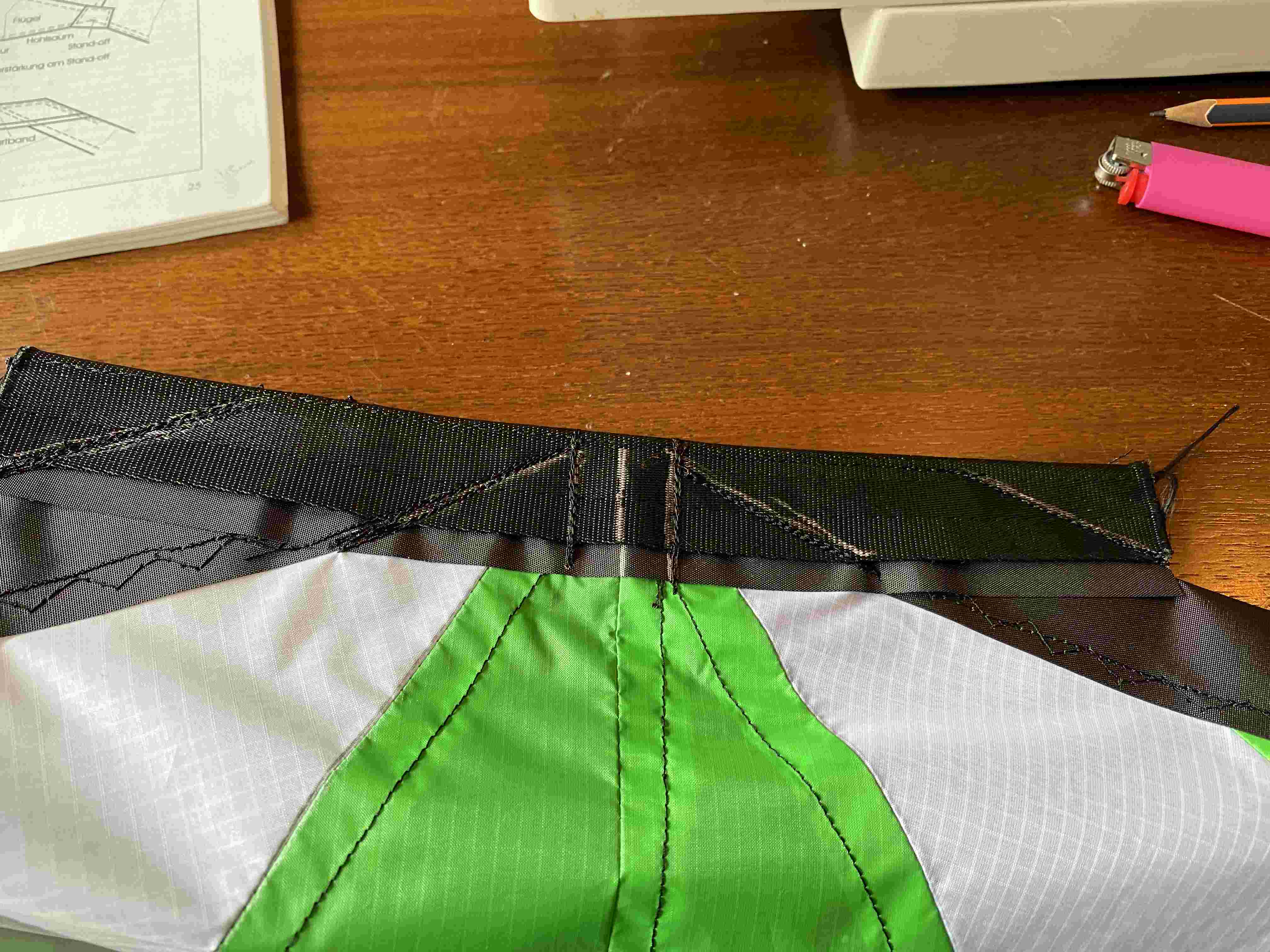

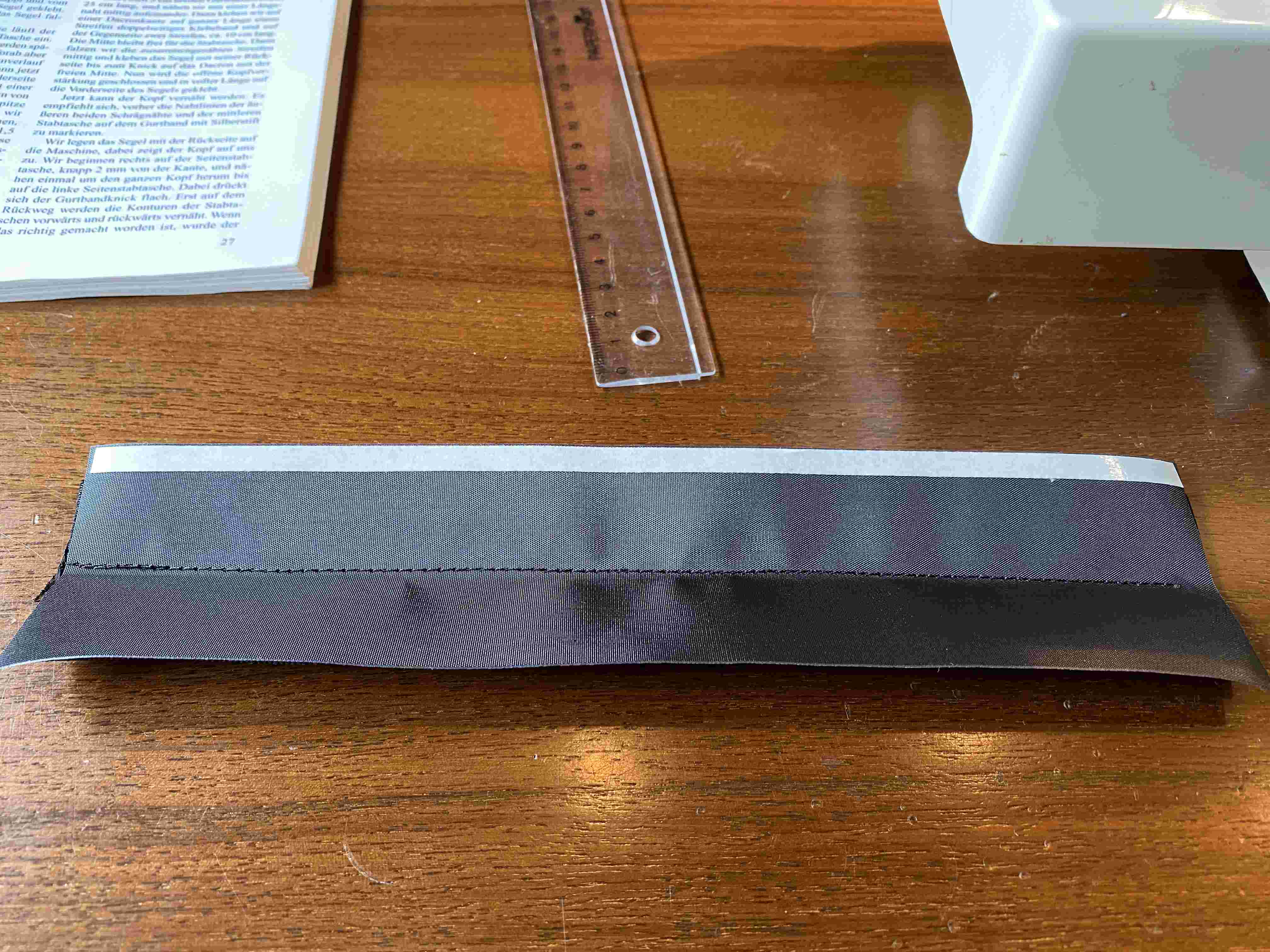

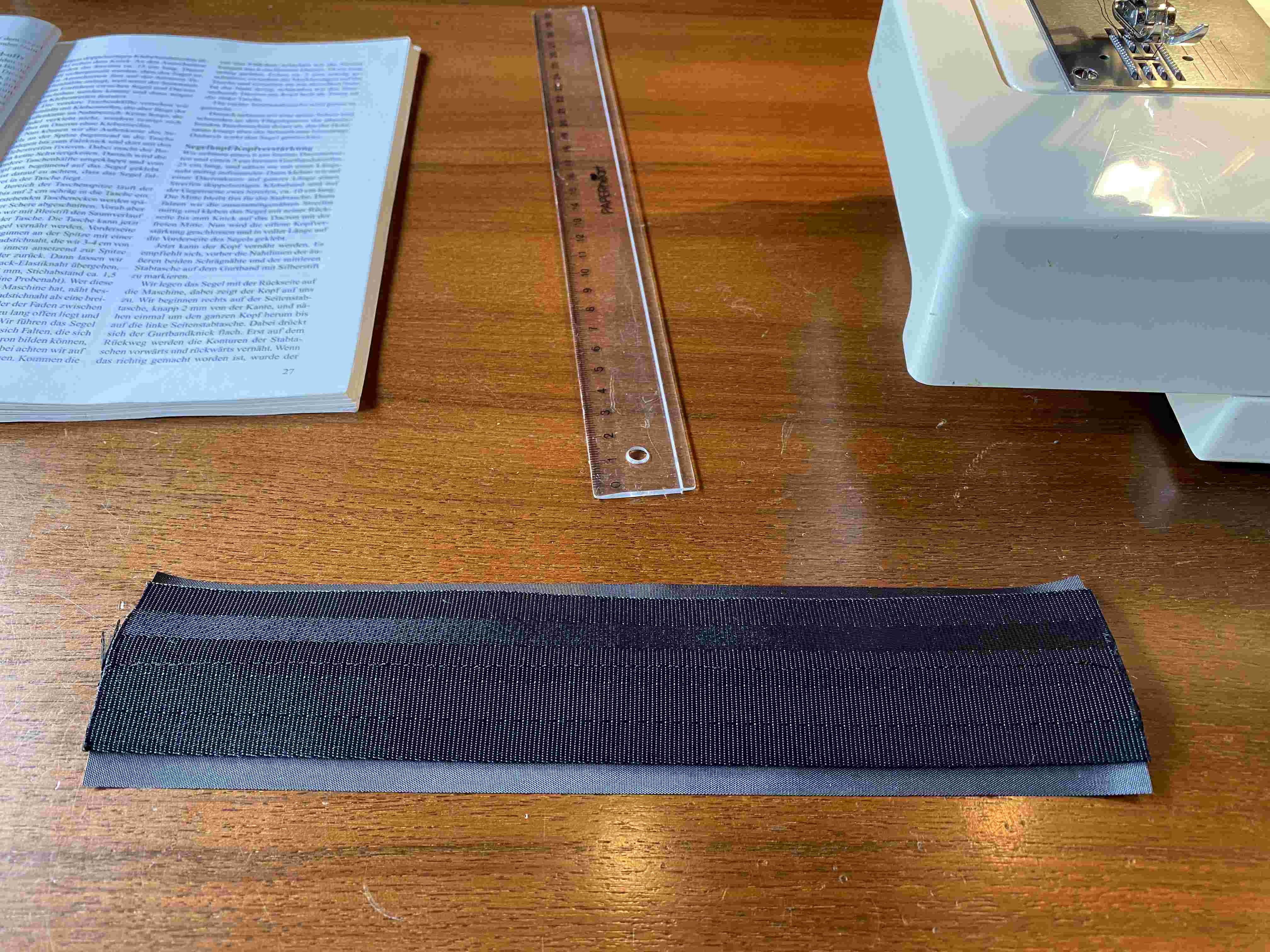

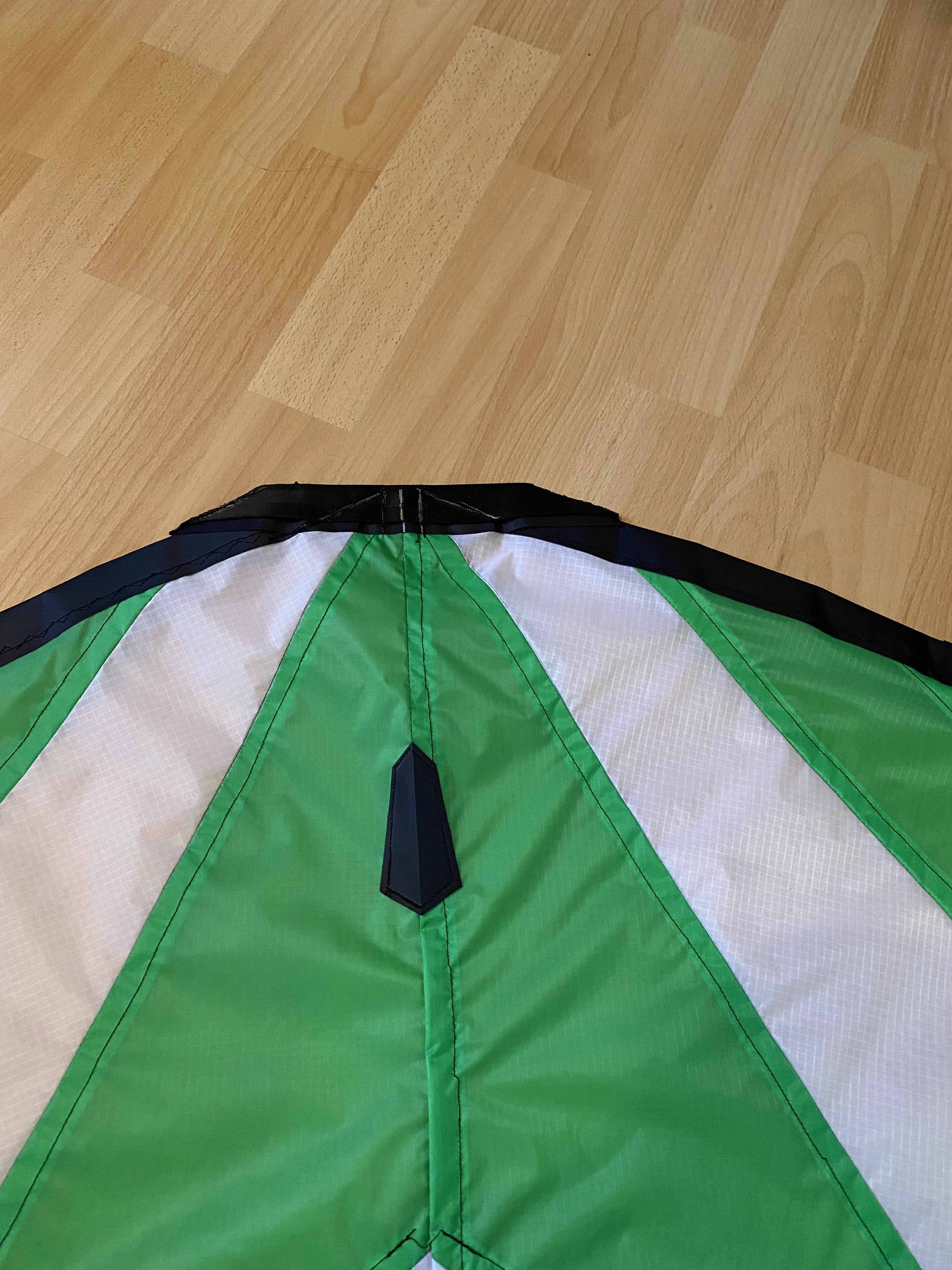

    der nächste Schritt ist die Kopfverstärkung, 25cm langes und 6 cm breites Dracon und Gurtband ( 5cm ) aufeinander legen und in der Mitte längs vernähen.....



    innen wieder doppelseitiges Klebeband aufkleben und am Segel positionieren. Vor dem nähen hab ich die Nadel mit etwas Spüli eingerieben. So hatte meine alte Nähmaschine ohne Probleme die Kopfverstärkung genäht.



    mit dem Lötkolben und angeschliffenen Aufsatz lies sich die Kopfverstärkung einigermassen zurecht schneiden.

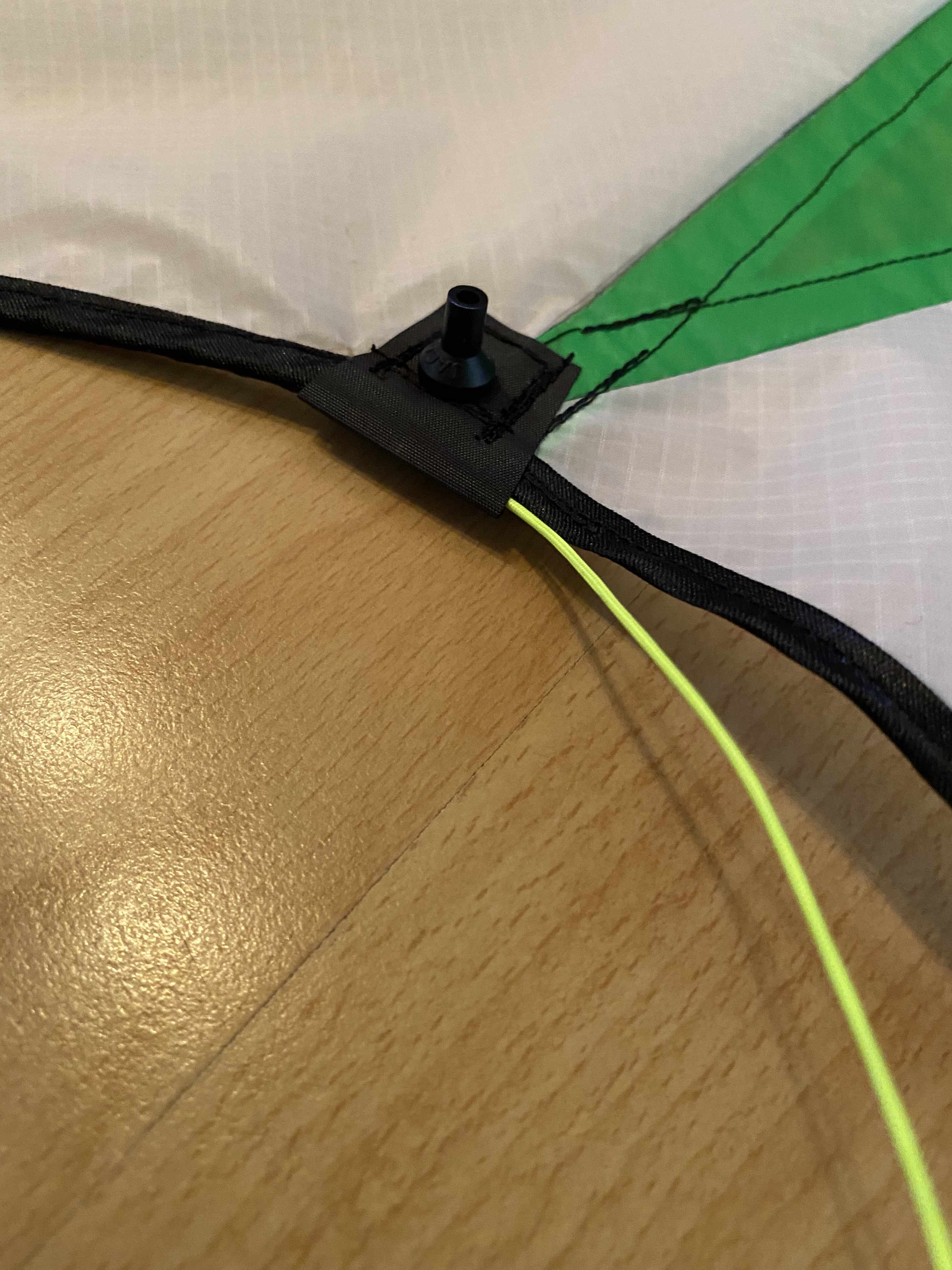

    Der letzte Schritt ist die Standoff-Verstärkung aus Dacron, 3x3 cm gefalztes Dacron trapezförmig zugeschnitten aufs Segel nähen. Dabei aufpassen das die Spannschnur nicht mit vernäht wird.
    Ich hab nachdem ich das Dacron zurecht geschnitten habe eine Kaffeepause eingelegt und mir das Buch von Günter Wolsing noch mal vorgenommen. In dem Kapitel wo er beschreibt wie er die Verstärkung für die Standoffs aufnäht, erwähnt er das man beim vernähen aufpassen muss das man den Tunnel für das Spannseil nicht zu näht!
    Ich hab mir das zurecht geschnittene Dracon an die Position gehalten und da ist mir der Groschen gefallen!



    Das Spannseil verläuft mit eingesetzten Standoffs genau auf der Rückseite entlang :FETE:
    Frank @Speedfreak seine Lösung ist auch klasse, aber so musste ich kein zusätzliches Loch in der Verstärkung einarbeiten.

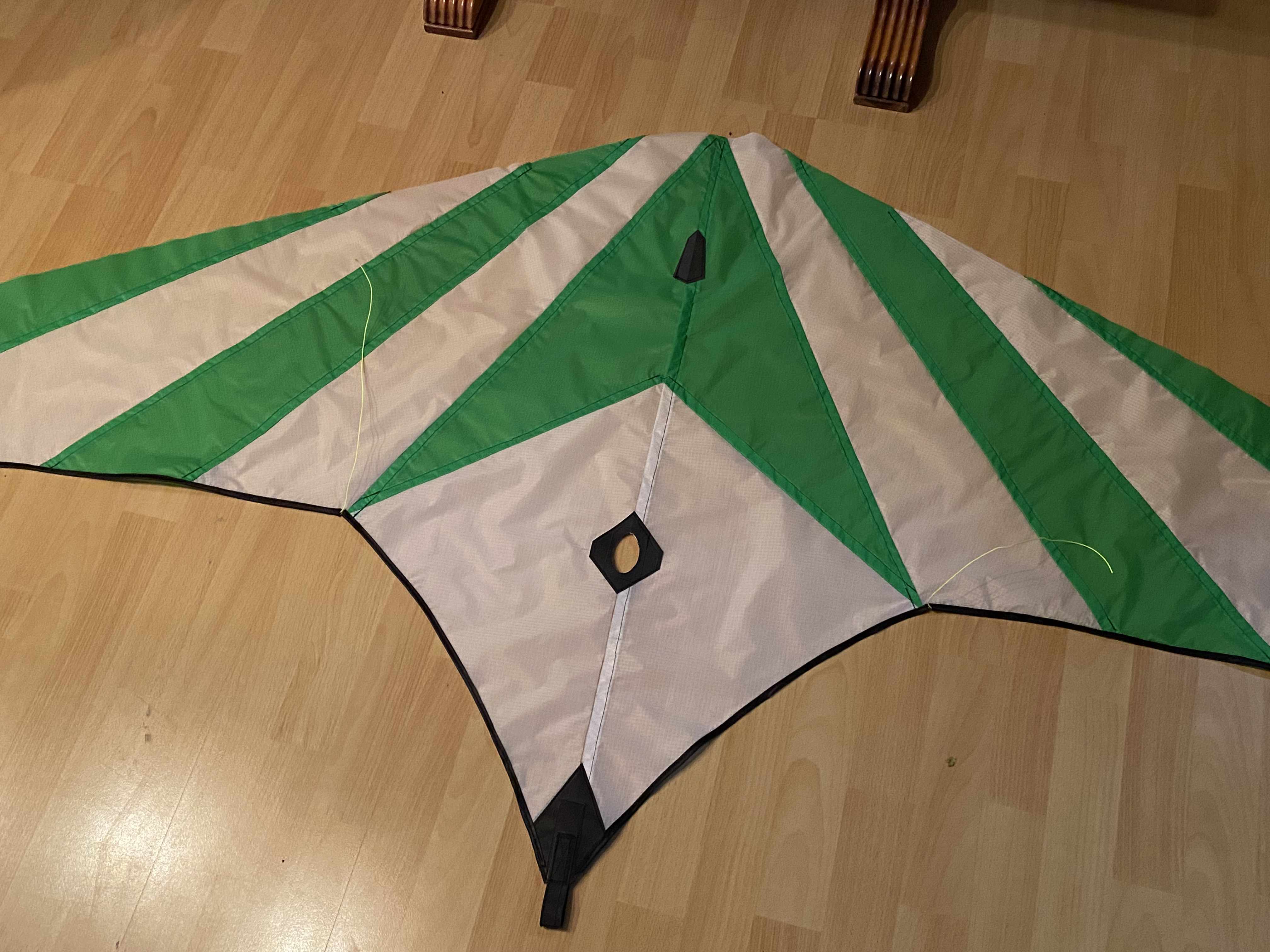

    Zum Schluss hab ich die Ausschnitte für die Verbinder geschnitten, erst mit der Schere und dann die Stellen die nicht offen bleiben müssen mit dem Lötkolben vorsichtig verschmolzen. An der Spitze (ca. 4cm drüber ) von der Leitkante noch ein Loch fürs Spanngummi....

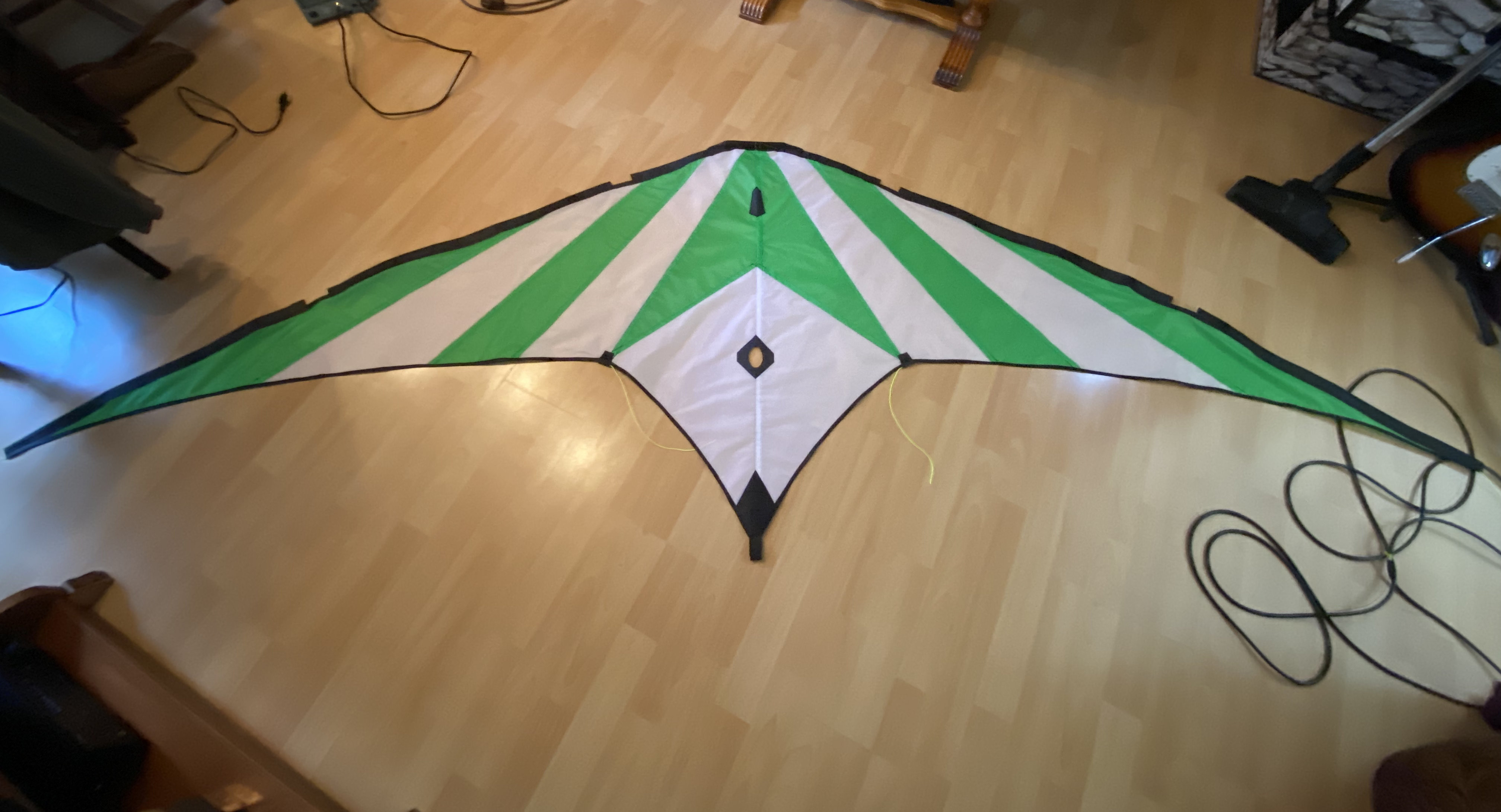

    fertig :D


    Morgen wird das Gestänge angepasst.

  • Segel in natürlicher Form von Günter Wolsing

    Moin,

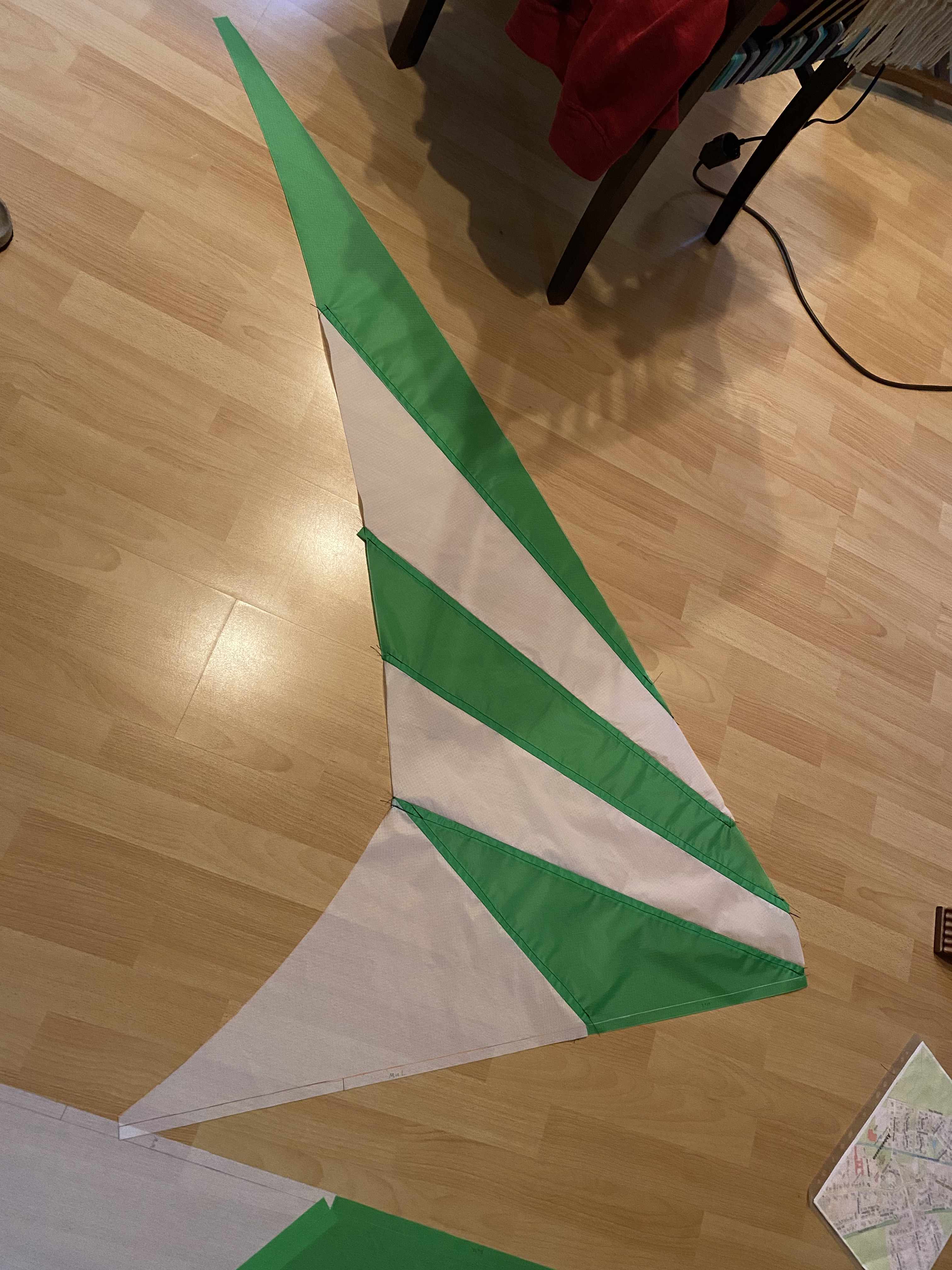

    gestern Nachmittag hab ich doch noch das Segel angefangen zu nähen.

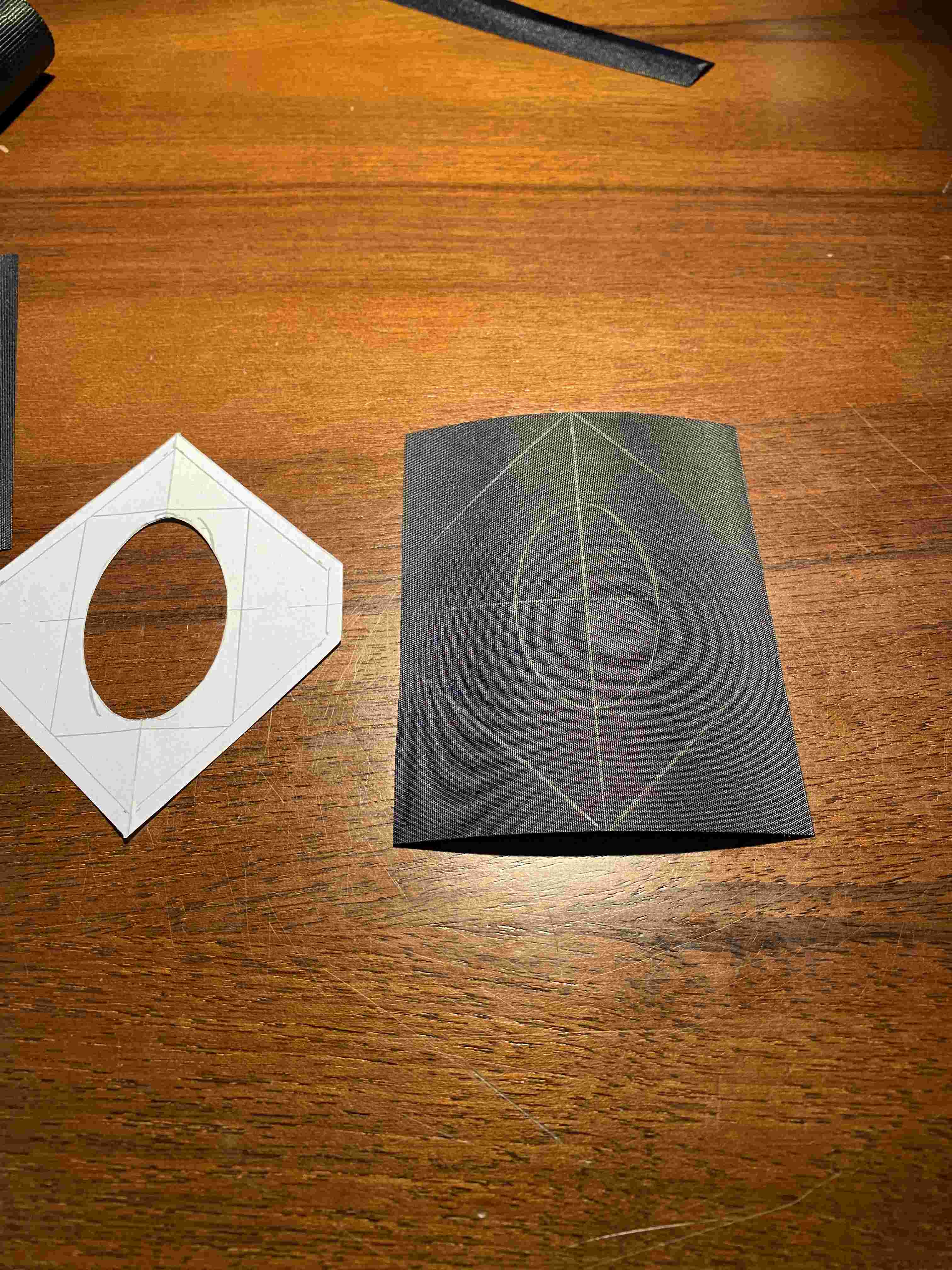

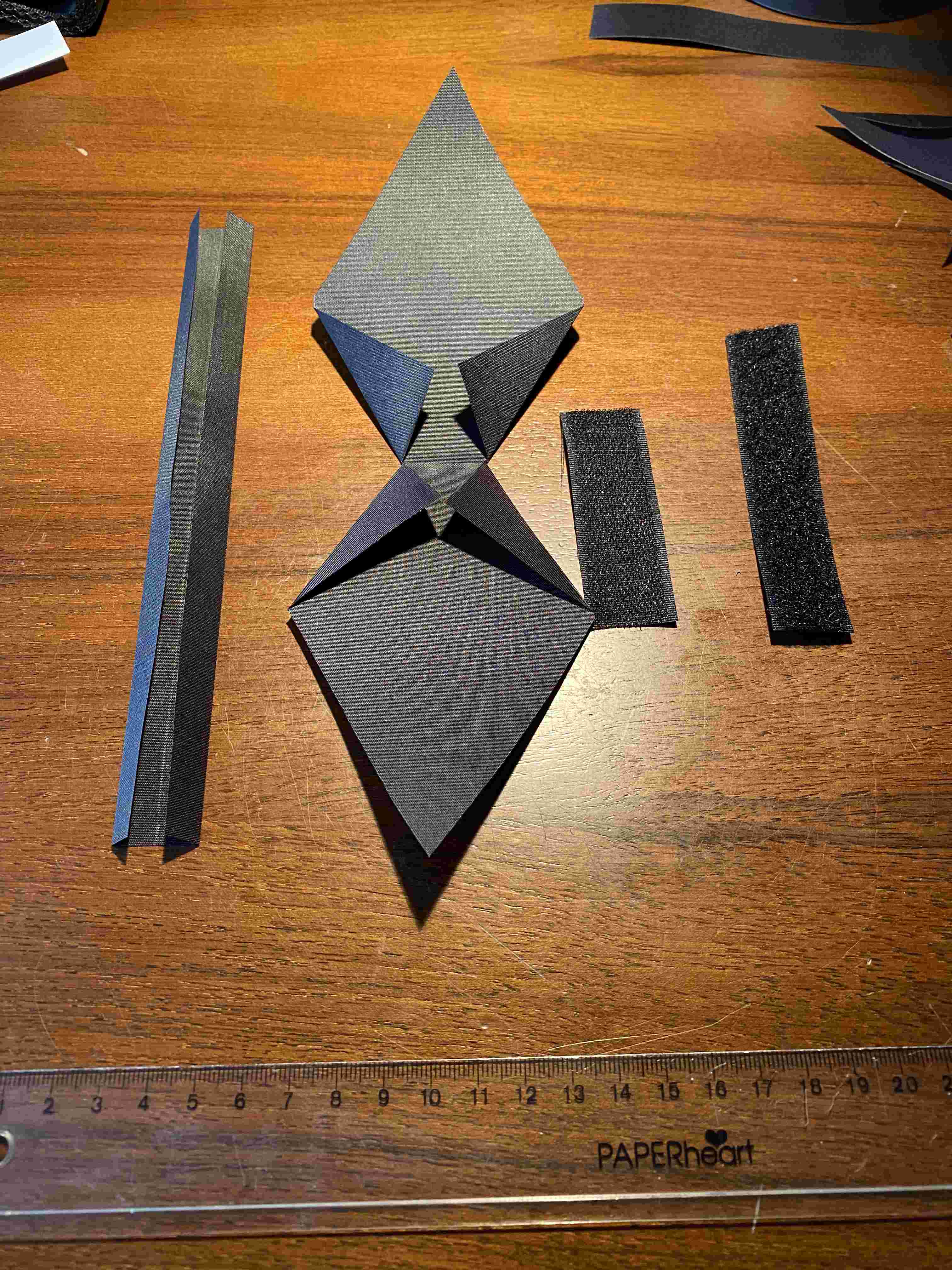

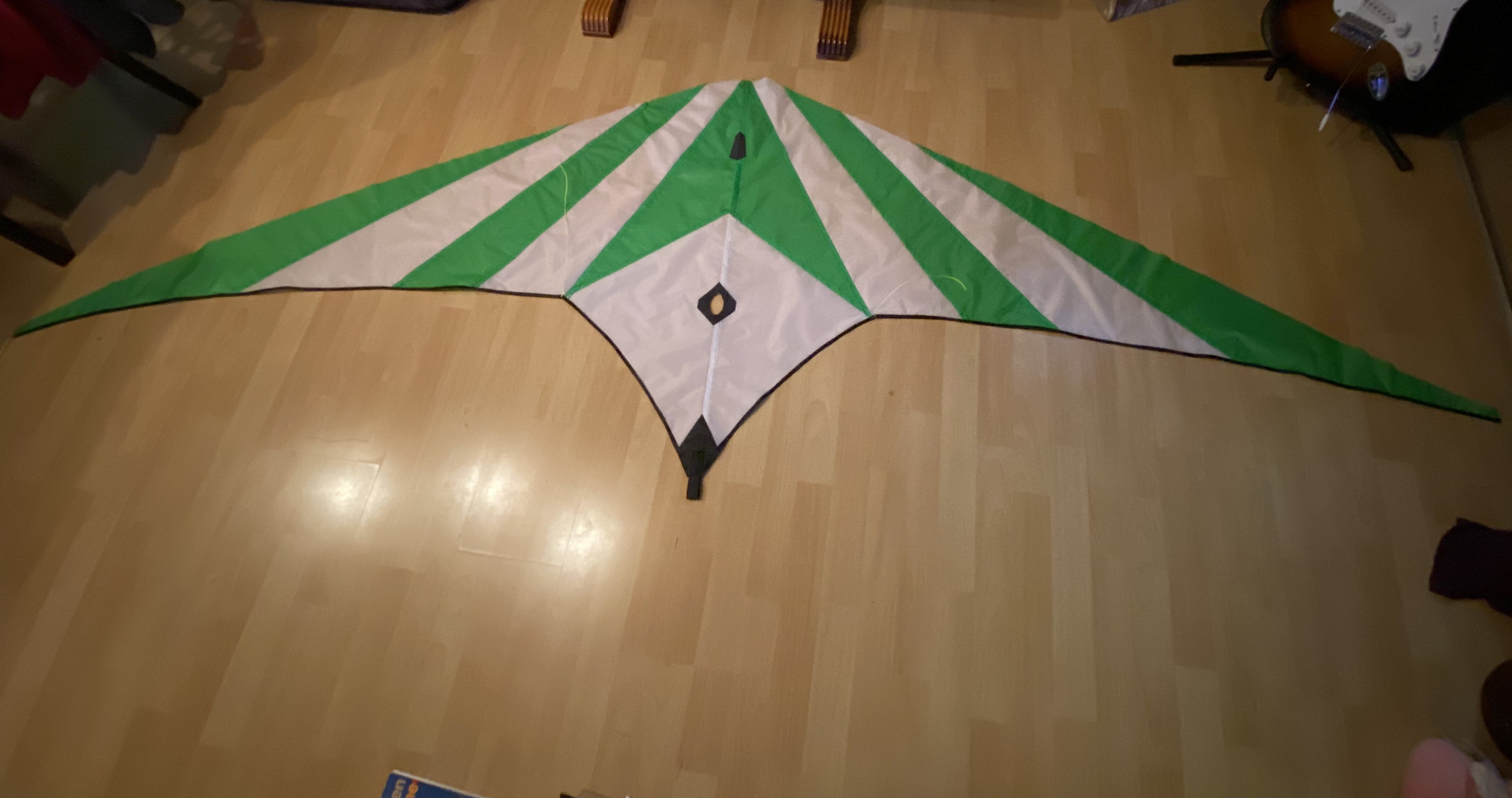

    Heute ging es weiter mit den Verstärkungen....

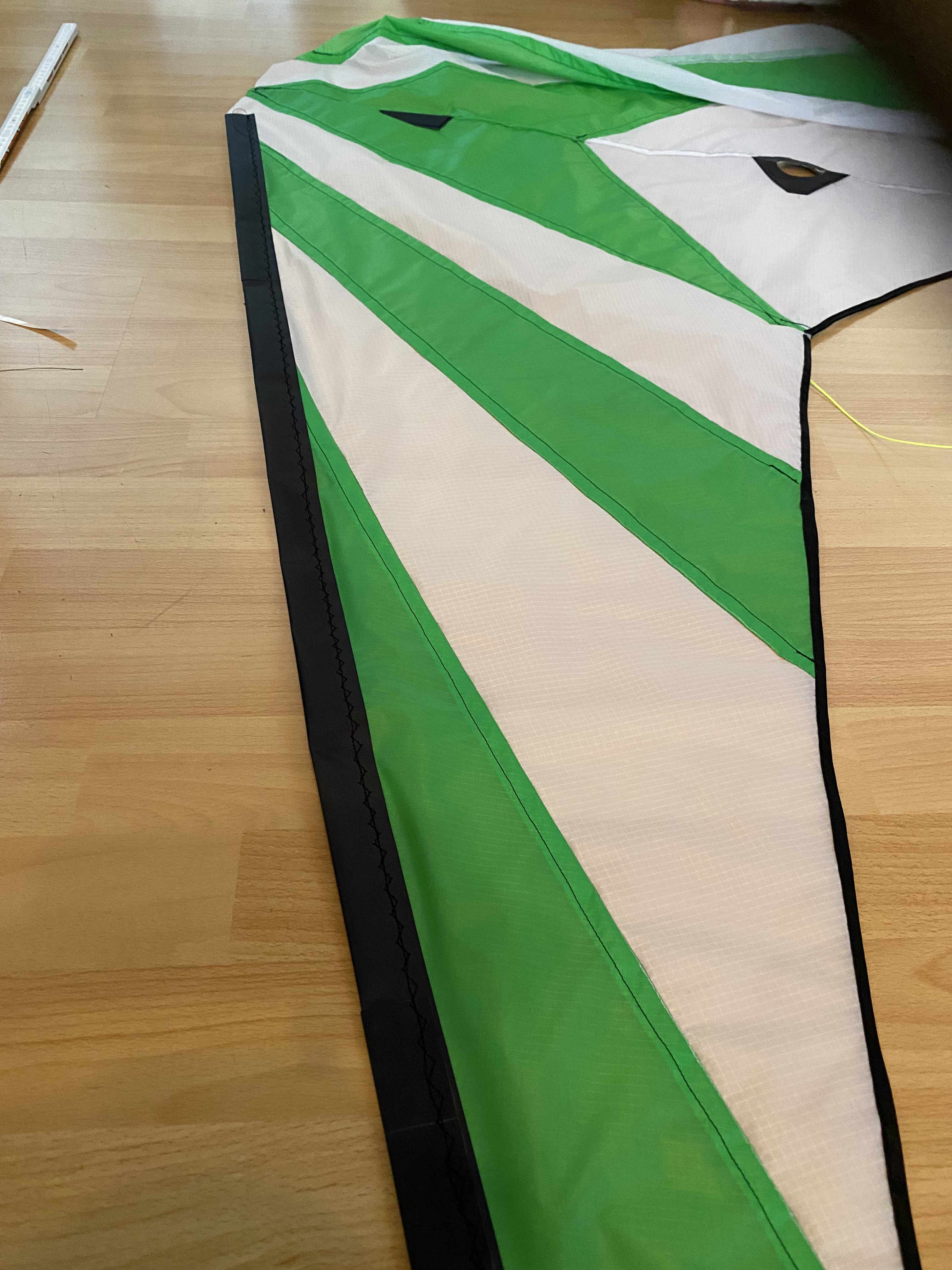

    anschliessend das Saumband vorbereitet und angenäht.....



    zum Schluss noch das Spannband durch gezogen....



    Morgen kommt die Verstärkung für die Standoffs und die Stabtaschen.


    Wo ich mir noch nicht einig bin wie ich die Spannschnur befestige. So wie Günter Wolsing es im Buch beschrieben hat gefällt mir das vom optischen persönlich nicht. Bei meinen letzten LD´s hab ich das Spannband an der Standoffverstärkung von Hand vernäht, aber der Hit war es auch nicht. Eventuell hat einer von Euch Ideen oder mag mir ein Foto posten wie ihr es gemacht habt.


    Viele Grüße


    René

  • Segel in natürlicher Form von Günter Wolsing

    Moin zusammen,


    gestern sind die Materialien angekommen.

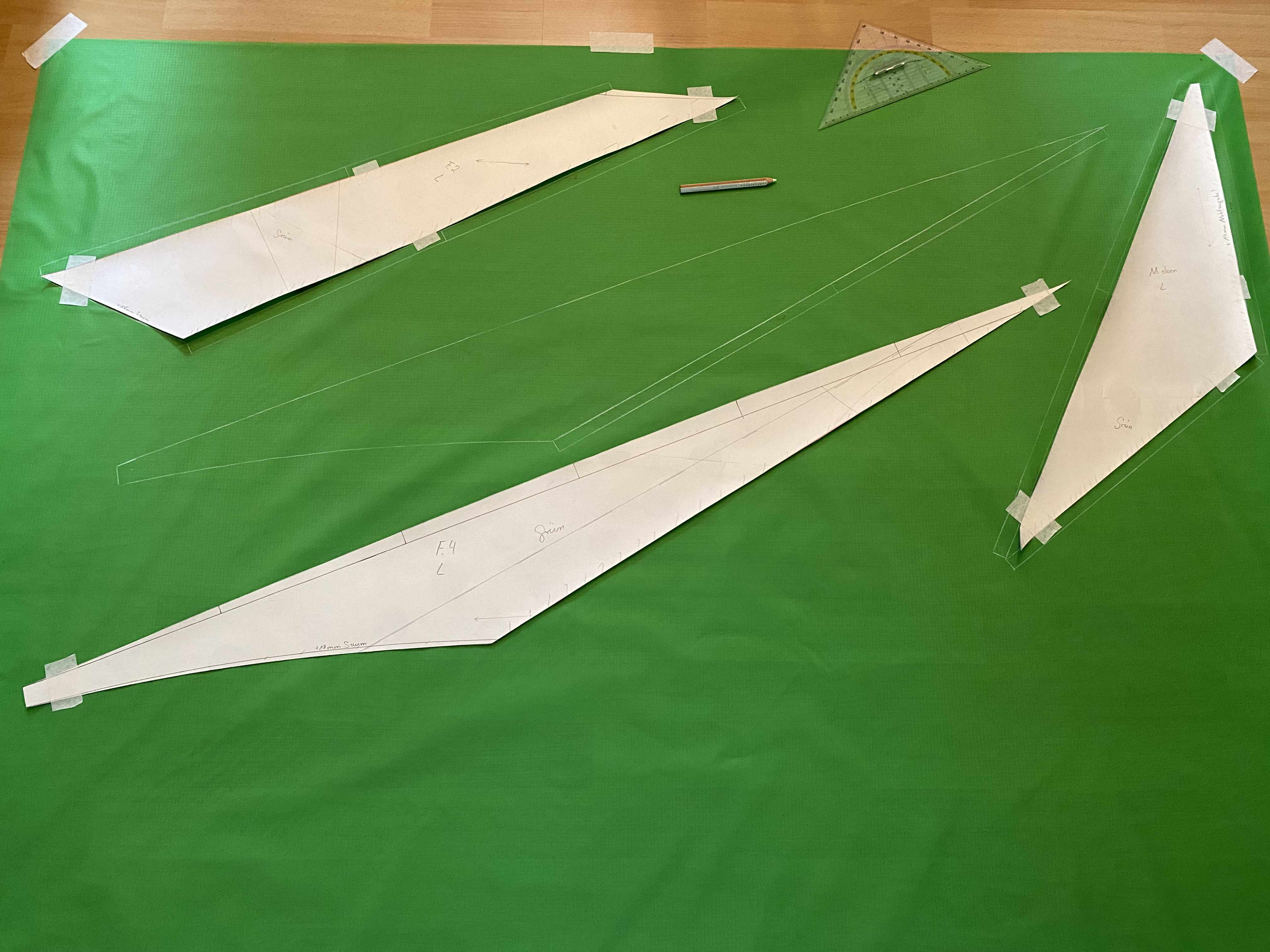

    Nach dem Mittag startete ich damit die Schablonen aufs Tuch aufzutragen.

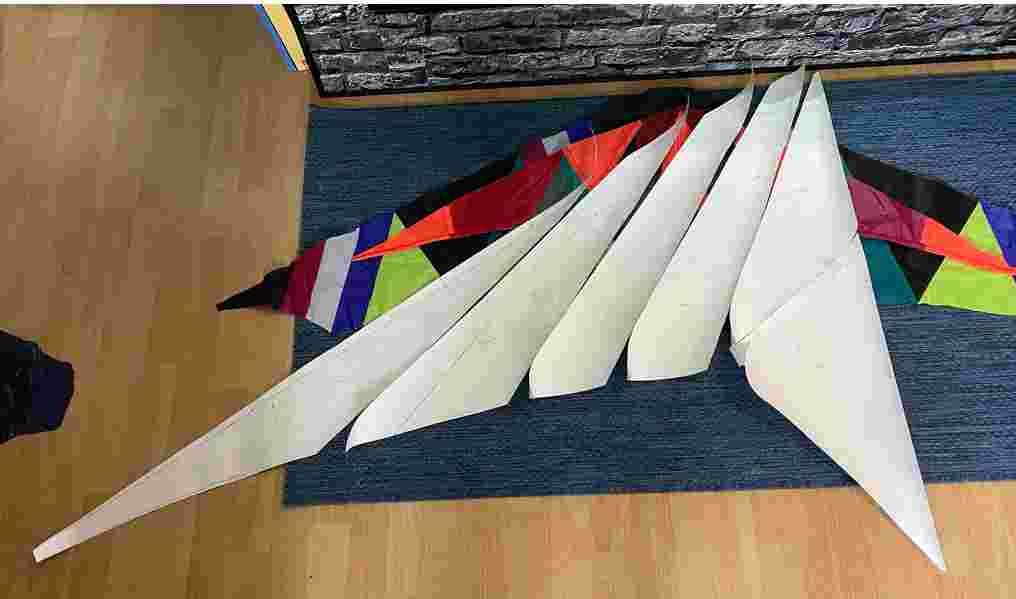

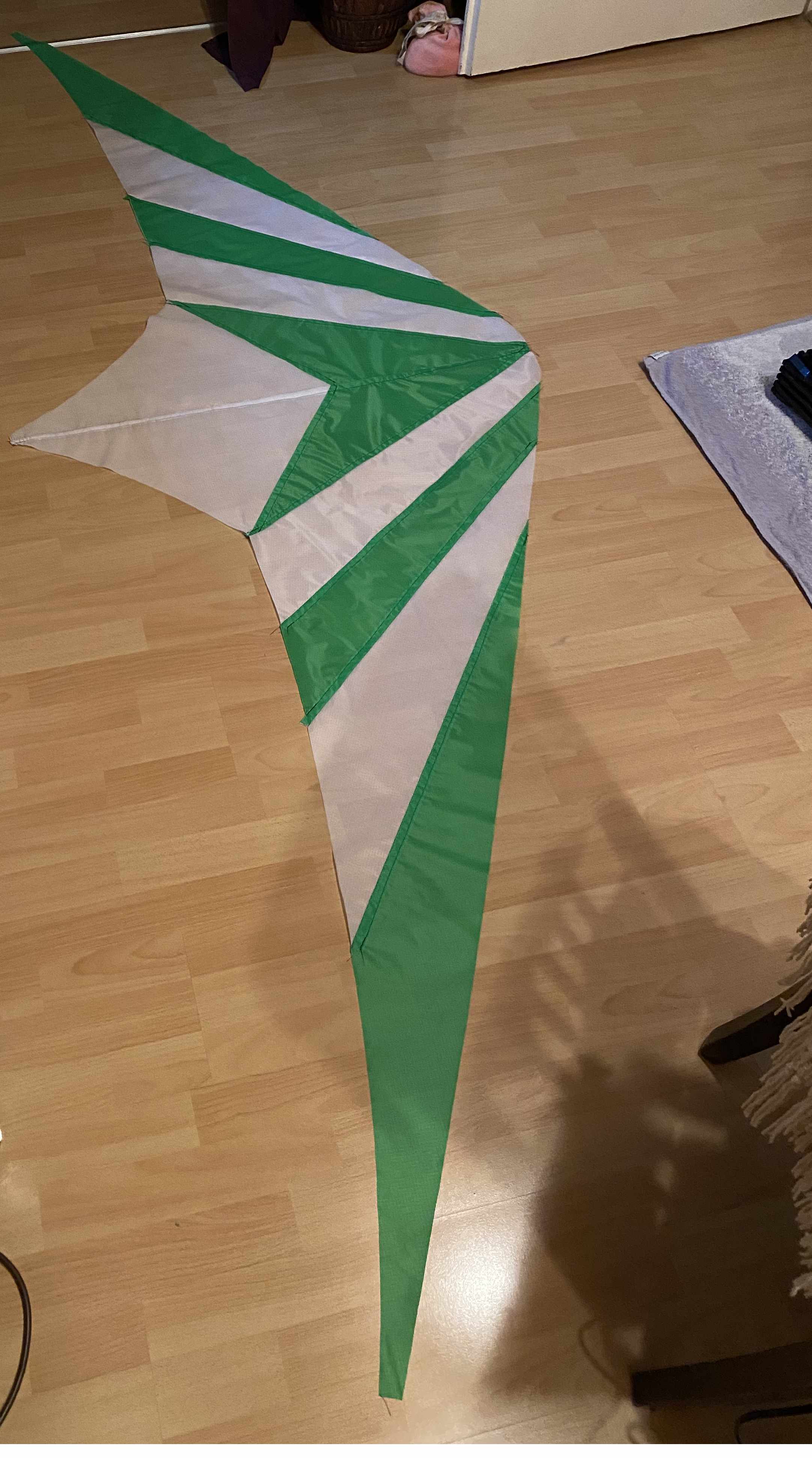

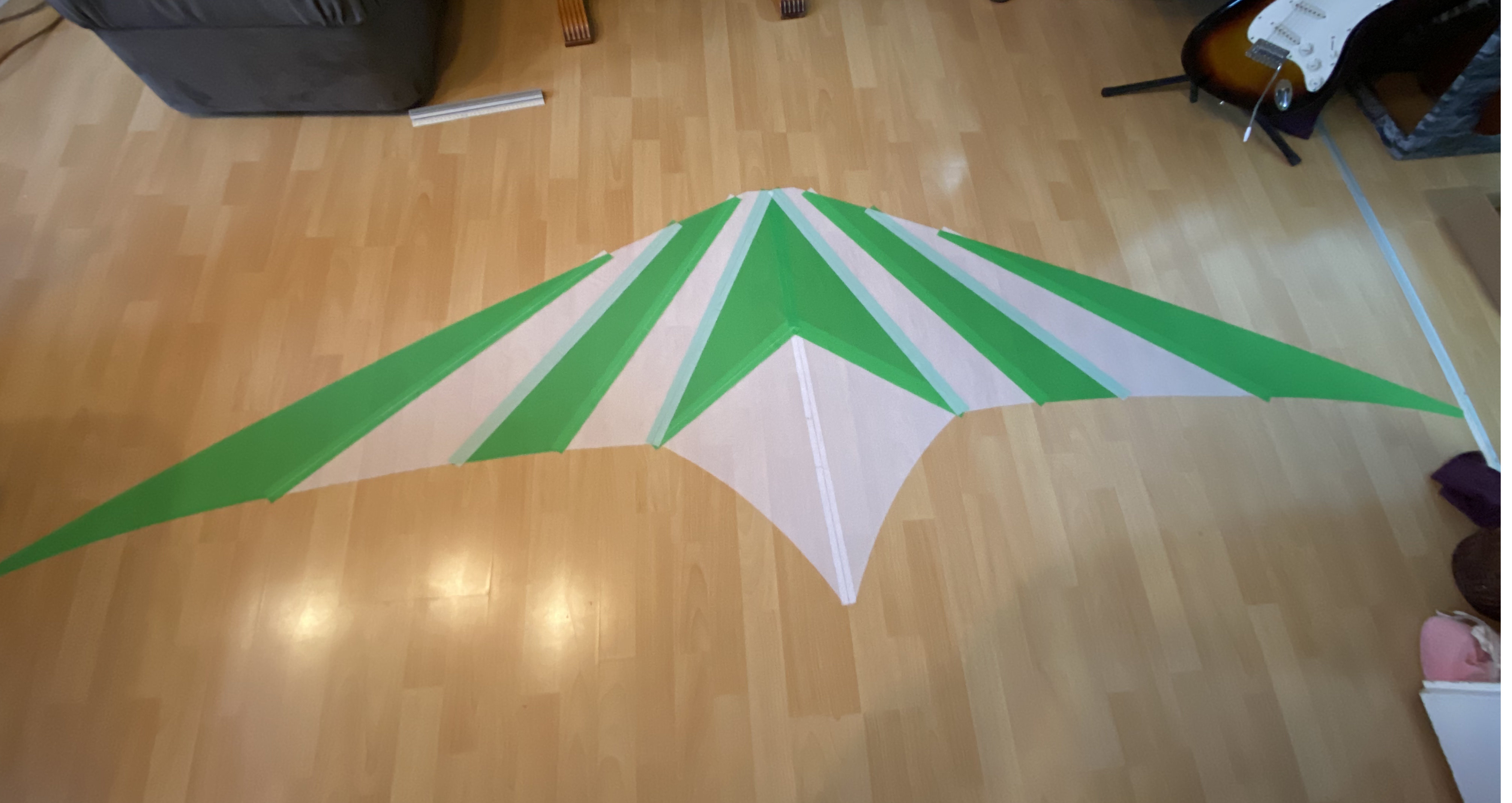

    Abends nach dem ausschneiden hab ich mir die Paneele zusammen gelegt.....



    Am Wochenende starte ich mit dem Nähen, aber erst werden wieder Reststücke genommen um rein zu kommen, sind ja doch schon par Tage vergangen als ich das letzte Mal genäht habe.


    Viele Grüße


    René

  • Segel in natürlicher Form von Günter Wolsing

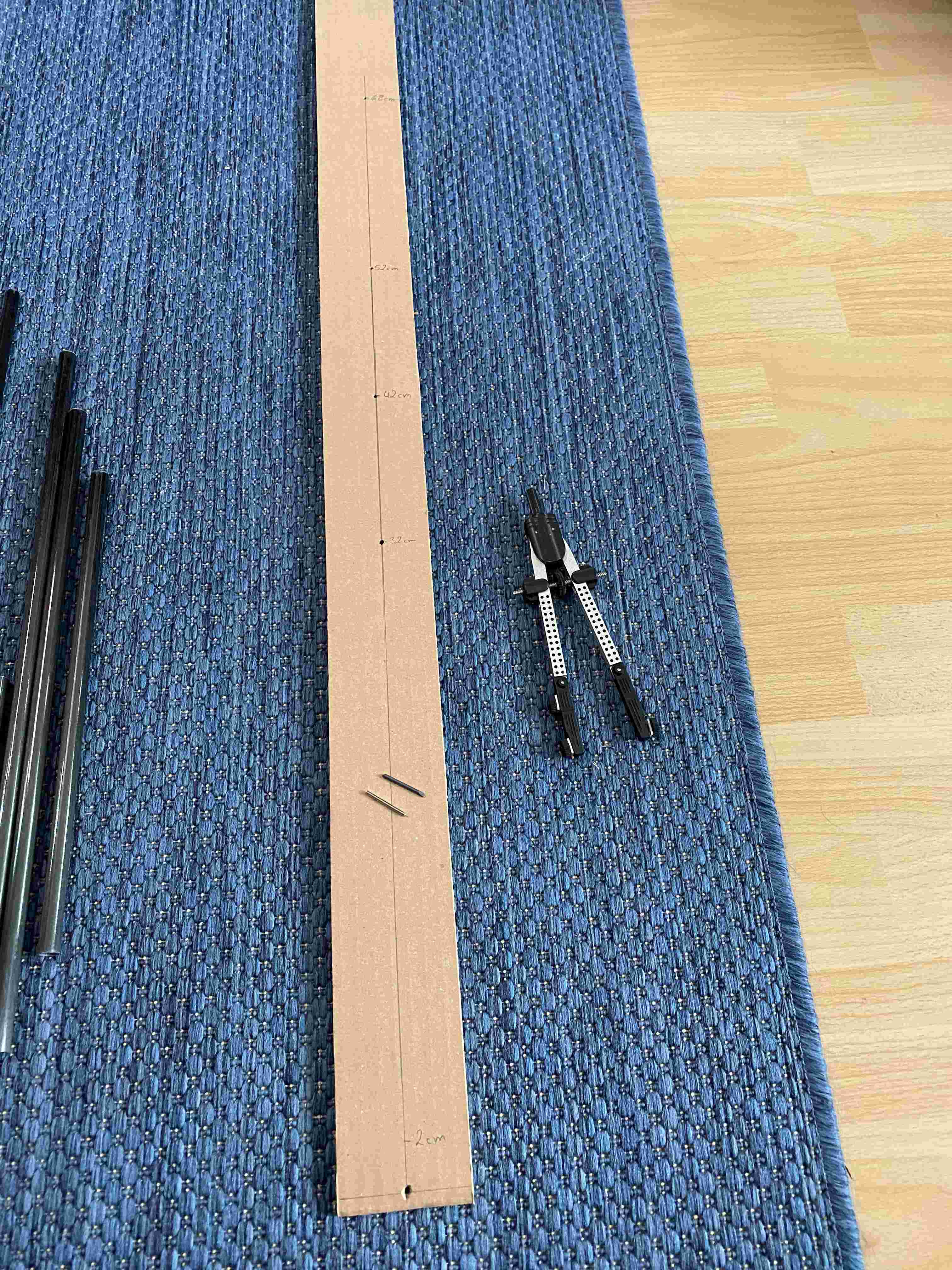

    Beim erstellen der 1:1 Zeichnung habe ich mir für die Maße einen " Indianer-Zirkel" (glaub ich hatte da mal was gelesen das man ihn so nennt) gebastelt.
    Stück Papstreifen ausgeschnitten , darauf eine Linie und dann die Maße die ich benötige eingetragen. Bei Null habe ich von meinem Zirkel die Spitze genommen und durch die Pappe gesteckt.Das Bleistiftstück vom Zirkel dann bei den Maßen durch gesteckt. Anschliessend noch mal mit dem Gliedermaßstab die Länge kontrolliert!

  • Segel in natürlicher Form von Günter Wolsing

    Eventuell möchte jemand auch einen Lenkdrachen selber bauen, deshalb dachte ich mir ich starte einen Baubericht....es gibt ja schon sehr viele hier, aber wenn es ok ist, würde ich auch gerne mal einen bei steuern
    :)


    Bitte verzeiht mir wenn das hier nicht der richtige "Ort" für das Thema ist, dann werde ich es oder einer der Admins verschieben.

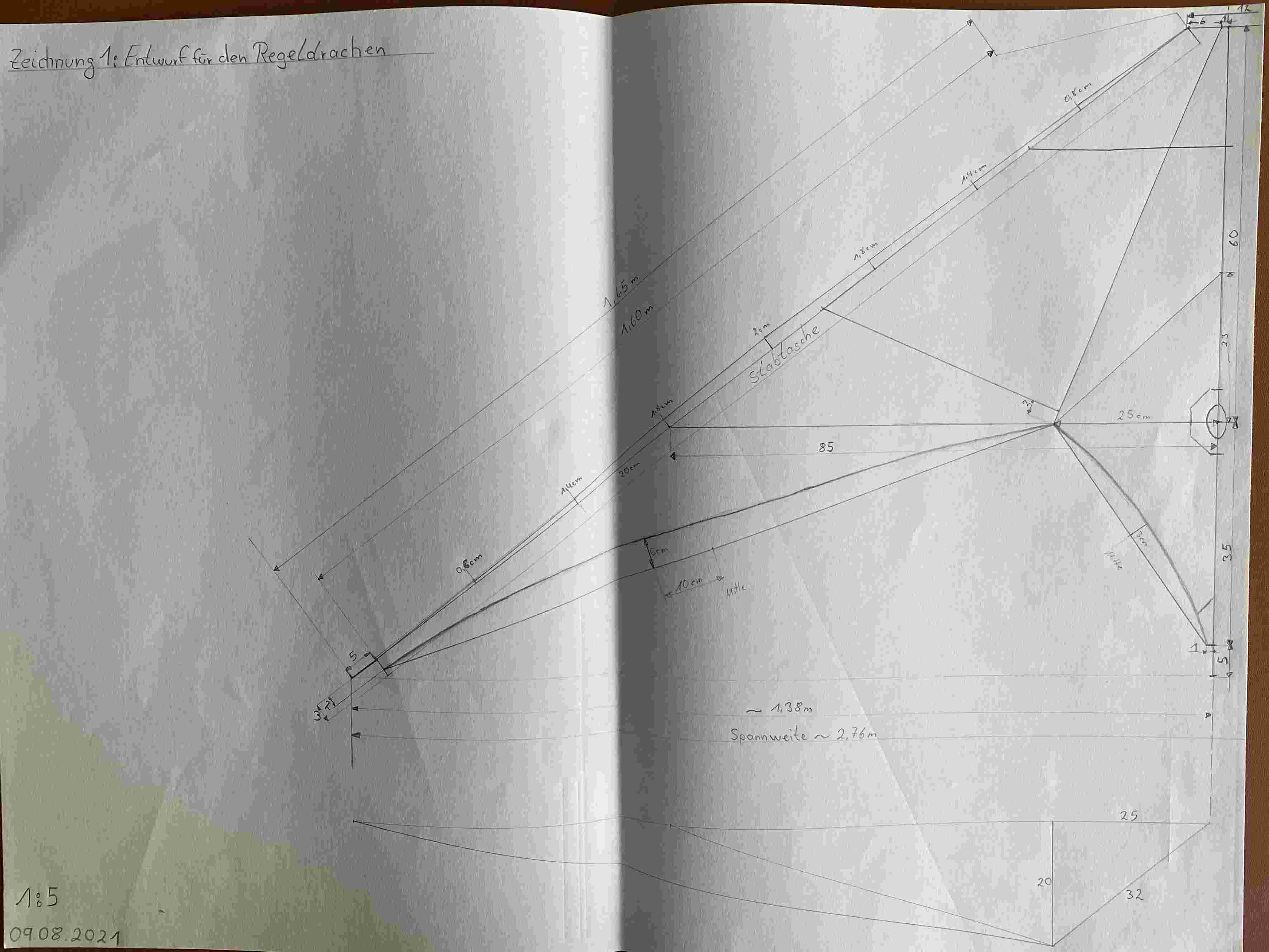

    Hier die erste Zeichnung vom Regeldrachen 1:5

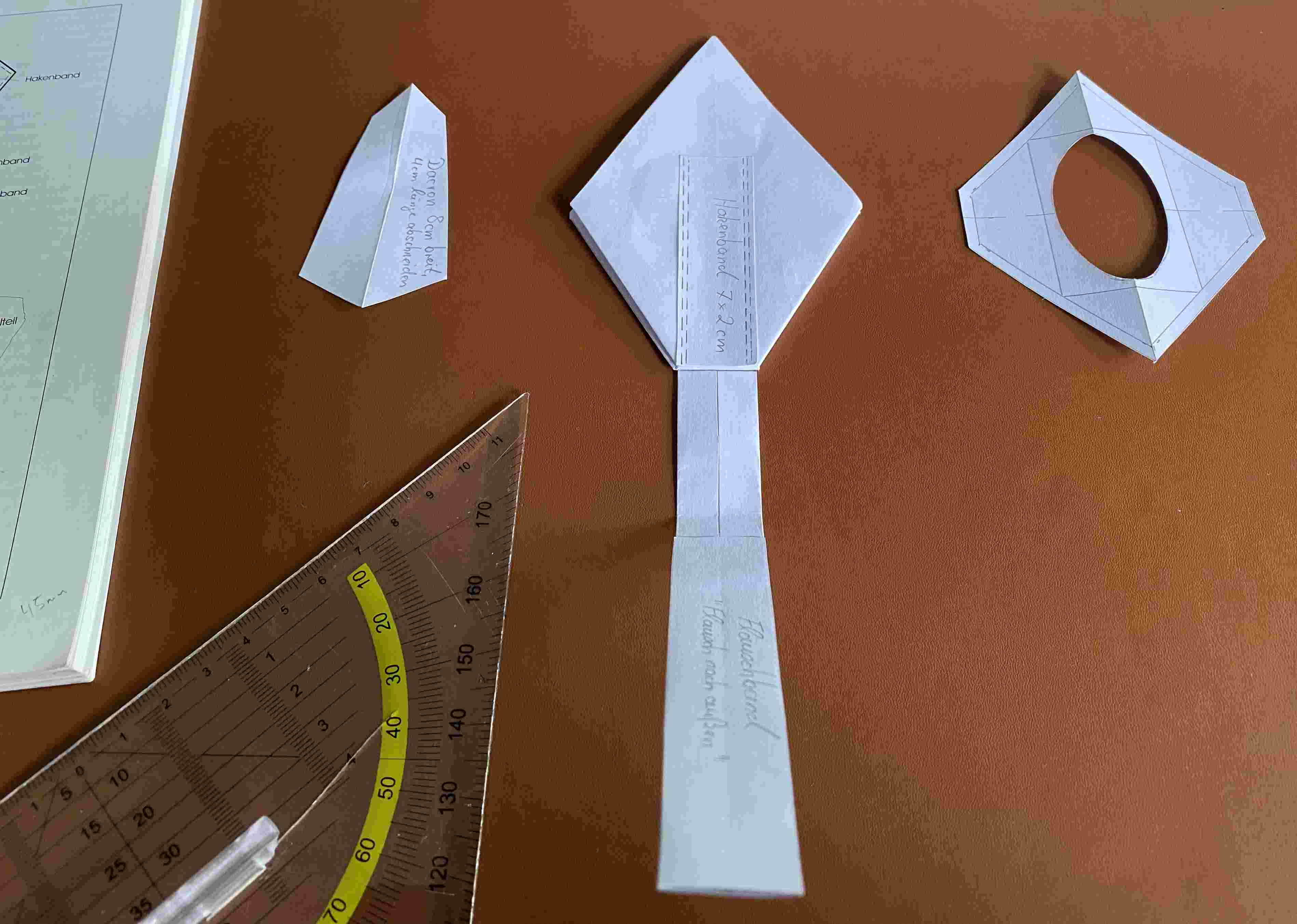

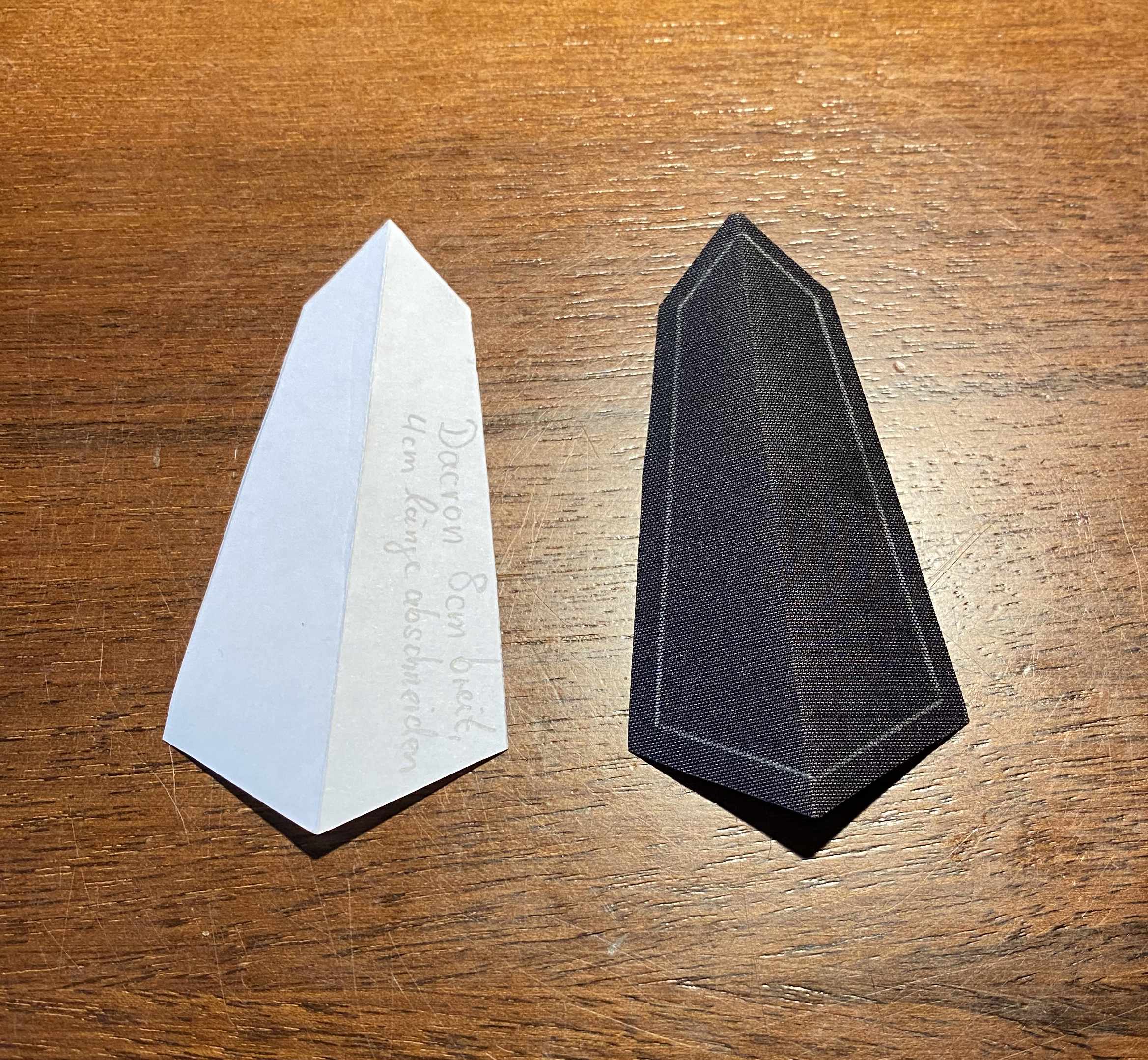

    anschliessend habe ich erstmal mit Papier die Verstärkungen geschnitten, dazu auch gleich den unteren Segelschuh aus Papier angefertigt.



    Heute hab ich das Segel 1:1 gezeichnet (natürliche Form), meine Frau hat die Farbeinteilung ausgesucht.
    Zum Schluss dann noch die einzelnen Paneele, die als Schablonen dienen, ausgeschnitten.



    Ich freue mich schon auf das Paket mit den Materialien , dann gehts hier weiter.....


    Viele Grüße


    René


    …. die Qualität von den Fotos werden beim nächsten Mal besser…….

  • Segel in natürlicher Form von Günter Wolsing

    Hallo Frank,


    dir auch vielen Dank! Auf diese Zahlen bin ich auch gekommen . Bei meinen ersten LDarts hab ich die Maße so hingenommen wie sie im Buch stehen . Aber für mich ist es interessant wenn ich nach vollziehen kann wie die Zahlen errechnet bzw. gemessen werden. Meine beiden Söhne fragen mich ständig nach einen LDart der etwas kleiner ist , z.B kleine Schwester. Da muss man ja herunter skalieren.


    Viele Grüße


    René

  • Segel in natürlicher Form von Günter Wolsing

    Hallo!
    super vielen Dank!!!!!! Jetzt fällt es mir auch wieder ein, bei meinem ersten Long Dart hab ich auch mehrere Zeichnung gemacht bevor alles klar war…..
    Tuch, Stäbe ect. sind bestellt. 1:1 Zeichnung starte ich morgen :D


    Eine Frage hätte ich noch, da meine Frau dieses Mal das Muster und die Farben ausgewählt hat, würde ich am liebsten wo die Spannschnur durch den Saum läuft anstelle von den Saum falten eine schwarzes Saumband verwenden, hätte das Einfluss auf das Flugverhalten oder ist das egal?


    Viele Grüße


    René

  • HQ Salza II

    Hallo,
    den Salza II von HQ lag auch mal in meiner Drachentasche. Er ist ein Allrounder der schon bei wenig Wind geht. Ideal zum lernen, meine beiden Söhne haben mit dem Salza das Lenkdrachenfliegen gelernt.
    Wenn keiner meiner Drachen mehr fliegen wollte, der Salza II flog bei flauen 1 Bft.


    Viele Grüße


    Rene

  • Segel in natürlicher Form von Günter Wolsing

    Hallo zusammen,


    erstmal hoffe ich das mein Thema hier richtig ist. Wenn nicht bitte gleich bescheid geben.


    Wie schon im Thema " Der offizielle " Hallo, hier bin ich " VorstellungsThread " angedeutet, möchte ich von mir genähte Segel nach dem Buch von Günter Wolsing fertig stellen.
    Nach dem ich Dacron ect. bestellt habe und mir anschliessend die Segel genauer angesehen habe, sind mir einige Fehler aufgefallen und mir wurde wieder klar warum ich die Drachen nicht fertig gestellt habe.
    Es waren die erste Versuche an der Nähmaschine :/
    Gestern ist meine Bestellung angekommen. Die Lust wieder einen Drachen zu bauen ist in den letzten Tagen größer geworden und hab mich am Schreibtisch gesetzt und angefangen nach dem Buch von G. Wolsing "Lenkdrachen und Gespanne " das Segel vom Long Dart im Maßstab 1:5 zu zeichen.
    Sind erst 4 Jahre vergangen aber ich muss gestehen bei mir ist alles gelöscht ?(
    Heute hab ich das Segel in natürlicher Form angefangen zu zeichnen, bleibe aber bei folgender Beschreibung hängen :


    Im Buch Seite 17, Zeile 7 - 15 steht:

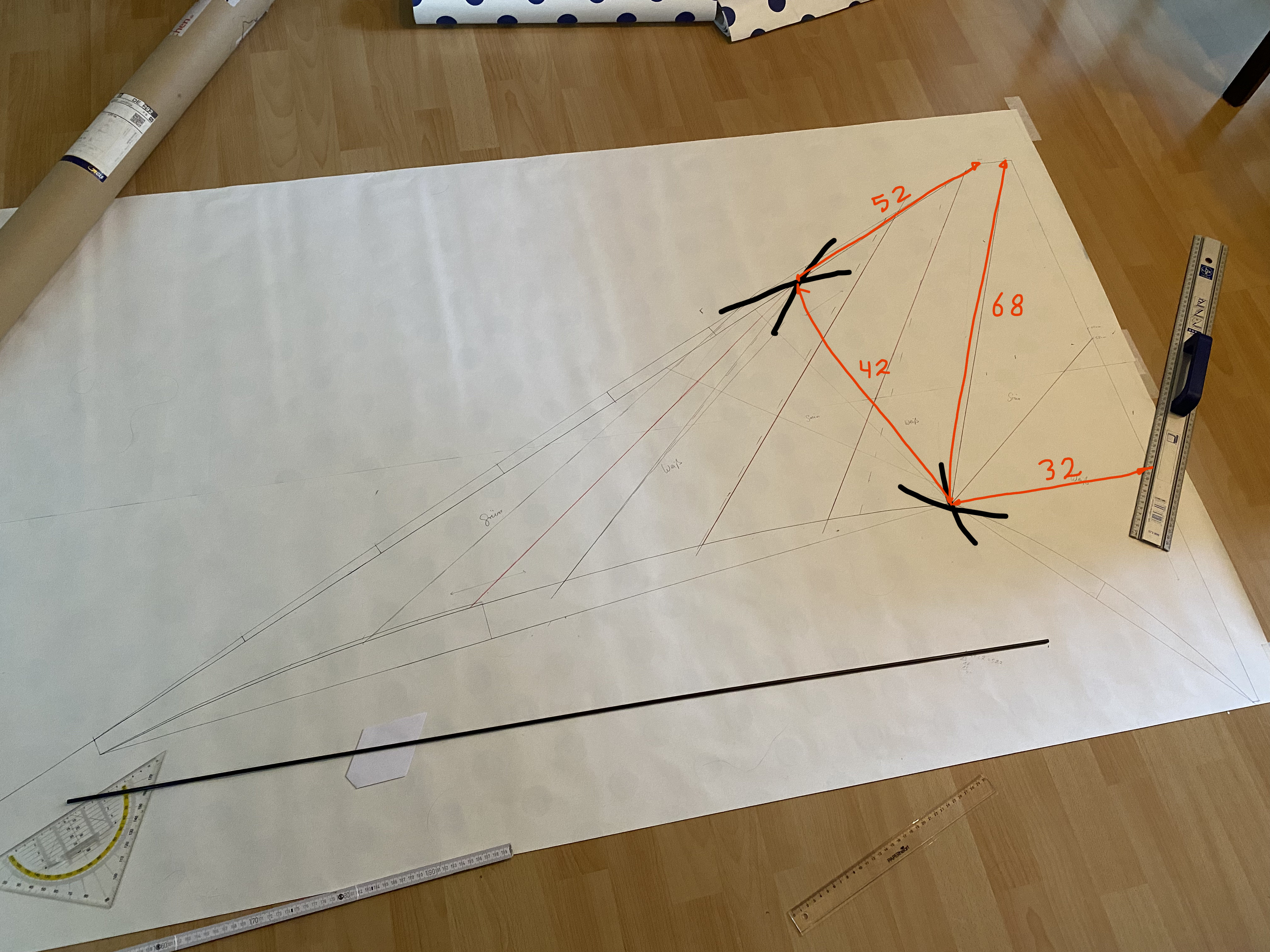

    " Um den Flügel zu bestimmen, verfahren wir ähnlich. Von der Stand-off-Position, dem Schnittpunkt der beiden Zirkelschläge, machen wir einen neuen Zirkelschlag von 42 cm (äußere Diagonale im Dreieck) nach links zum Seitenstab und vom äußeren Kopfpunkt aus einen weiteren Schlag von 52 cm Länge (gemessen vom rechtwinkligen Auftreffen zum Kopf) nach unten. "


    Wie entsteht das Maß 52cm ? Ich habe mehrmals nach gemessen, aber irgendwie übersehe ich was . Auch auf den Zeichnungen 1 und 1a sind die 52cm nicht angegeben. Darum hoffe ich, das einer von Euch mir behilflich ist und das erklären könnte.


    Viele Grüße


    René

  • X-Celerator / HQ-Invento

    Moin,
    diese Geräusche hatte ich auch bei meinem X
    Allerdings war er einer von der Ersten, da waren die Standoffs noch aus CFK, ich hatte die dann gegen GFK ausgetauscht weil die CFK gebrochen sind. Die Geräusche waren dann auch weg.
