Yakko (customized..... )

... und wieder konnte ich es nicht lassen und habe einen Drachen mit mjndestens einer Leine zu wenig gebaut

Diese Yakko Variante hat 1,90 x 0,90m ca...
4mm cfk Rohre als Bestabung

Ich bin begeistert... simpel, einfach, funktioniert

Überrascht hat mich auch, dass mein CAD Modell fast exakt dem realen Drachen entspricht auf dem Bild

Tolle Sache

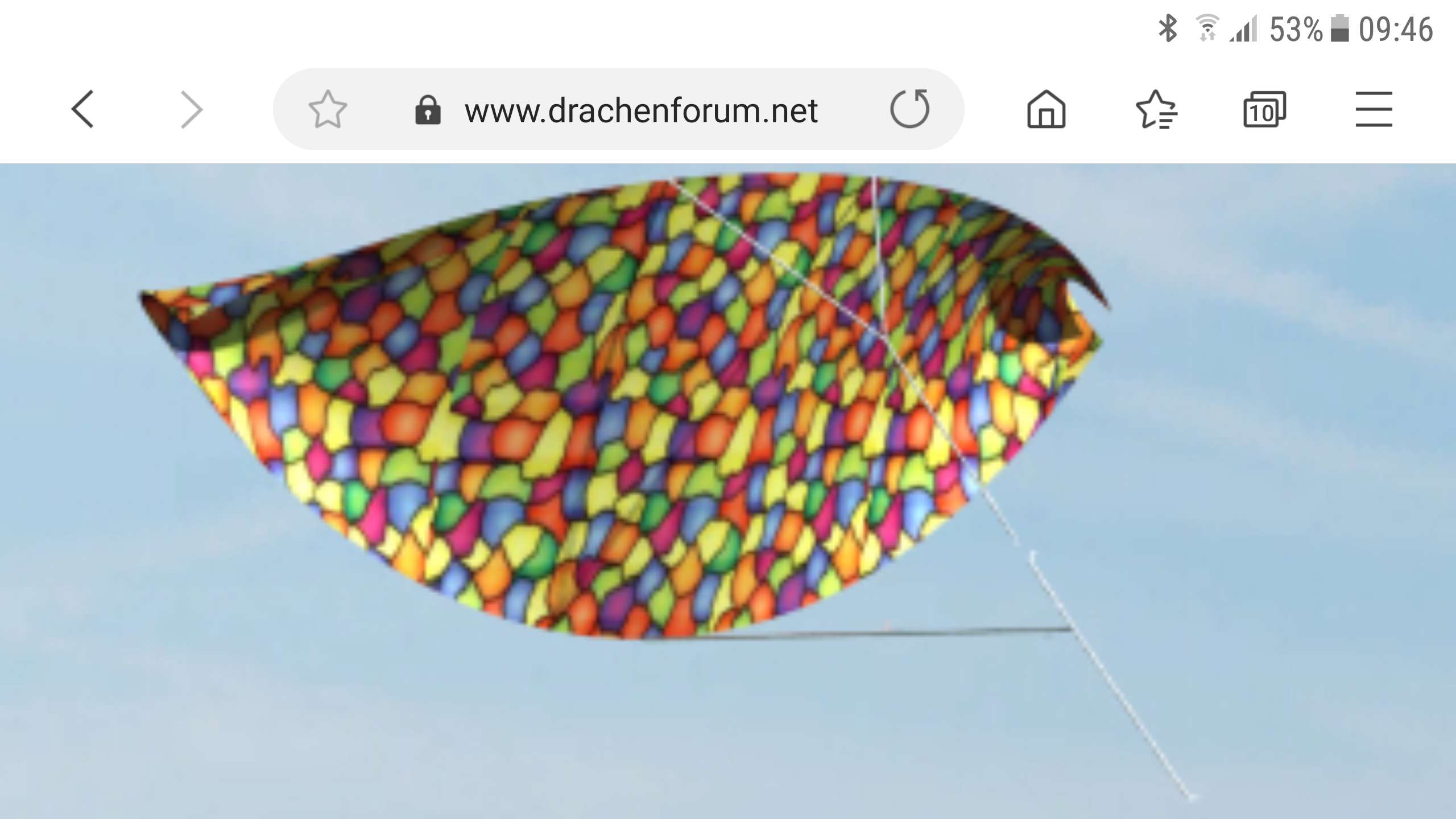

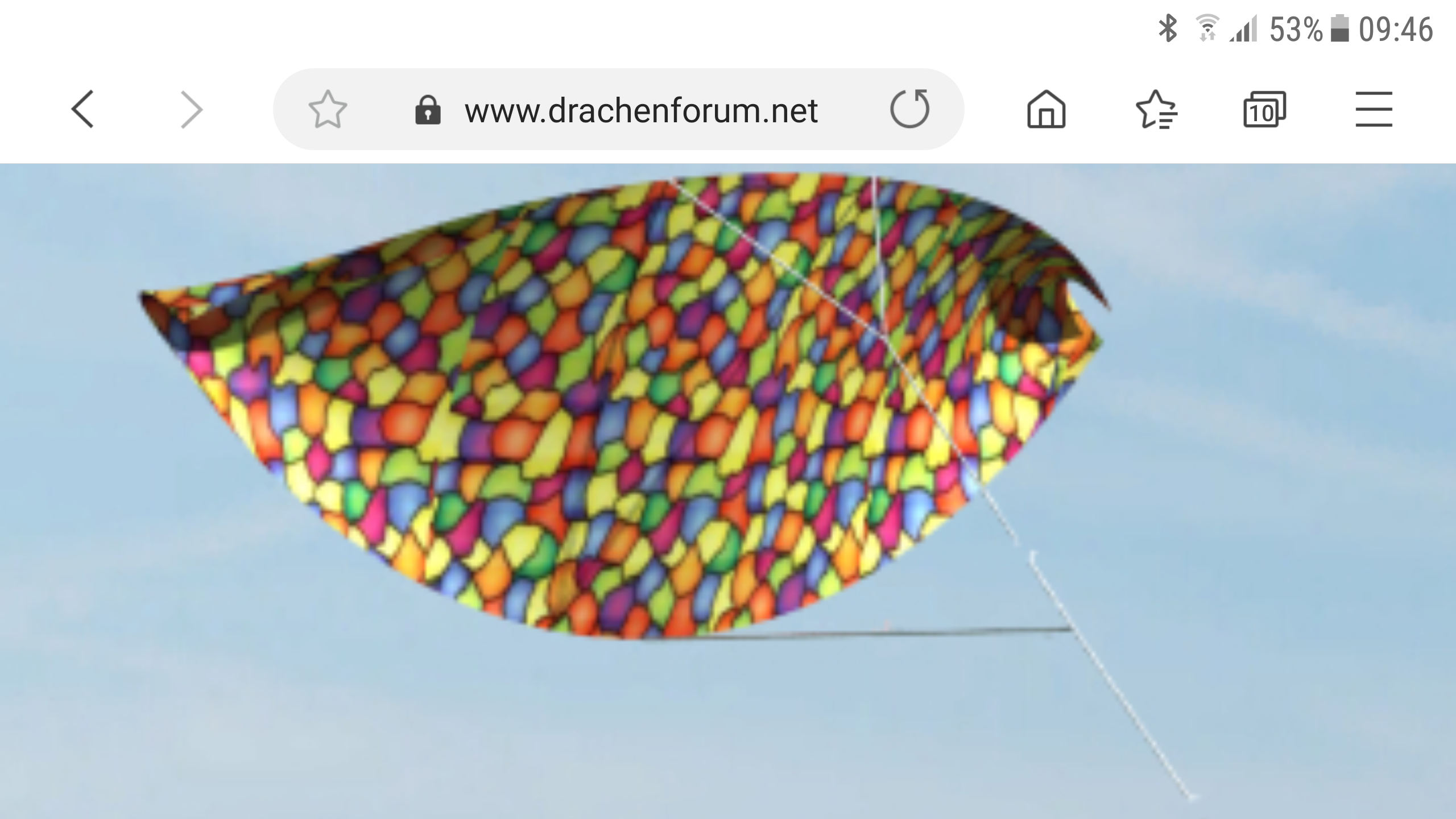

weder noch.... das ist das angesprochene CAD Bild .... krasse Illusion, nich ?
Was du dort siehst ist die Kontur als 3D gewölbte Fläche auf die ein Muster des Stoffes aus Google gelegt wurde vor einem Standardhintergrund des CATIA V5 Renderers....
Bei den Leinen hab ich bissel geschlampt

und heute mal mit Sonne.....
Und Waage gebastelt habe ich auch.....
Und die Spannschnur durch das Segel geführt....
Einerseits waren die langen Stäbe klasse um ihn hinzustellen , sahen aber irgendwie komisch aus.
BearbeitenBearbeiten

neee, das sind jetzt alles schon echte Bilder
Ich hab heut nachdem ich schon früh panikartig alles gemäht hätte den Tag genutzt mich ausgiebig mit dem Gebilde zu befassen

tatsächlich Wiese gemäht... bei uns steht alles hoch und Gewitter warum anmarsch und kam dann doch nicht...
Führte dazu dass ich die Hausarbeit flott durch hatte und plötzlich unerwartet Zeit.
Nähen gibt's bei mir nur Nachts

Resteverwertung...
Ne Nummer kleiner

und fertig.... wow... sehr viel kleiner

ja, sind....

Beim Grossen habe ich in den Aussenkanten je 2x4mm Cfk Rohr, die in 10cm 6mm Rohr gemufft sind.
Das 6mm Rohr steckt in 6mm HQ Standoffverbinder.
Damit kann ich dann ein 4mm Rohr mit Gummiendkappen als Vertikale dort reinbringen.

Beim Kleinen laufen oben und unten 3mm Gfk Vollstäbe durch, in der Mitte sind 3mm FSD Verbinder aufgefädelt.
Damit gibt's dann 3mm Gfk Vertikal

gerne.... so ?

Hi,

doch, die geht durch an die Endkappen in den Detailbildern....
ich hab die Segel gelocht an den Stellen, beim grossen hab ich für drei verschiedenen Vorspannungen jeweils ein Loch mit Öse gemacht um zu probieren....
An den Endkappen mache ich dann einen Buchtknoten, ziehe damit die Stäbe zusammen und führe einmal durch die Nocke um die Schnur an Position und die Nocke auf dem Stab durch Spannung zu halten.
Die Schnur selbst habe ich zweigeteilt mit einem Prusik in der Mitte um bequem variabel zu spannen....

mit dem Fahrrad und der Kleinen dabei ... Heute mal Handgepäck zum ausprobieren...

Hm ich find n Schweif kann da schon mal dran, hat was... dann klappt's auch bei dem böigen, thermischen Lüftchen aktuell

Dat pinke im Hintergrund ist ne Maus von elliot
